垂直吊艇架式沙井600#结构三维设计

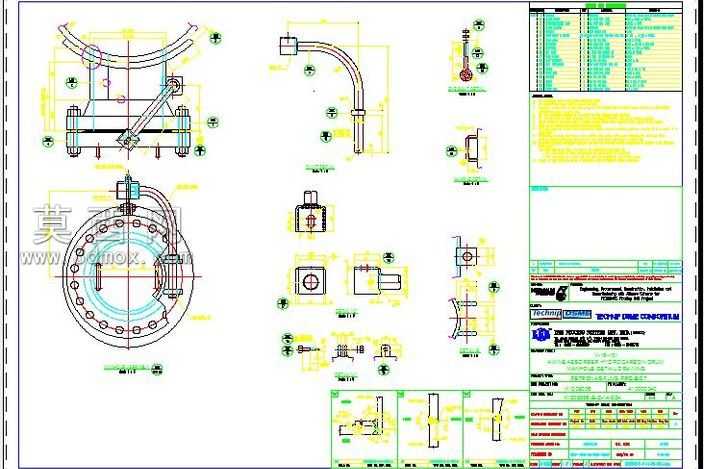

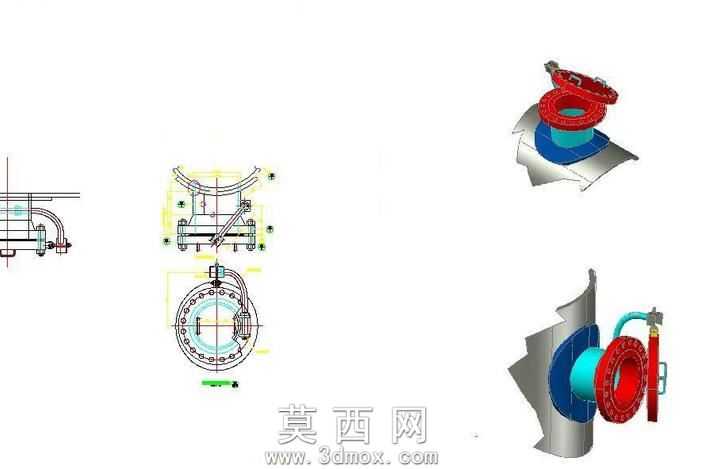

本作品为适配Ansi18标准的600#垂直吊艇架式沙井三维设计模型，建模过程严格遵循船用管路附件的实际尺寸规范与装配逻辑，在三维建模软件中首先完成基准坐标系的搭建，以沙井的垂直安装轴线为核心基准，依次绘制井座、井筒、密封端盖、吊艇架连接臂、锁止机构的二维轮廓草图，通过拉伸、旋转、扫掠等基础特征命令生成各部件的主体结构，再对法兰连接孔、密封槽、铰接转轴位、吊环安装座等细节结构进行切除、倒角、阵列处理，保证每个结构特征都符合实际加工与装配的公差要求。材质渲染阶段针对不同部件匹配对应材质属性，井体承压部分赋予球墨铸铁材质，调整金属粗糙度、漫反射参数还原铸件的哑光磨砂质感，密封胶圈赋予丁腈橡胶材质，调整半透明属性与弹性质感表现，铰接销轴、吊环等受力构件赋予调质钢材质，添加金属高光与轻微磨损纹理提升真实感，连接软管部分赋予耐油橡胶材质，通过曲面纹理映射表现软管的编织增强层结构。结构设计上采用垂直直通式井体布局，侧方集成吊艇架安装接口，预留的铰接结构可实现吊艇臂的回转与俯仰动作，端盖采用快开式锁止结构，配套的密封结构可满足船用环境下的防水、防异物侵入要求，各部件之间的装配关系完全按照实际安装逻辑设置配合约束，法兰连接位的螺栓孔位完全对齐，铰接部位预留合理的转动间隙，既保证结构连接的可靠性，也还原了实际使用中的动作可行性。设计过程中充分考虑该类沙井在船用管路系统中的使用场景，在保证结构强度的前提下优化了井体的壁厚分布，在承压薄弱区域做了局部加厚处理，吊艇架连接位做了加强筋结构设计，避免吊装作业时出现结构变形，同时整体模型的结构拆分完全适配实际生产的加工工艺，铸件部分预留了合理的拔模斜度，机加工面明确区分，可直接用于后续的工程图导出、装配模拟以及结构受力验证工作，模型附带的二维工程视图完整展示了模型的正视、侧视、俯视结构尺寸与装配关系，可辅助设计人员快速理解该沙井的结构组成与安装逻辑。
