复古轮式玩具大炮三维建模设计作品

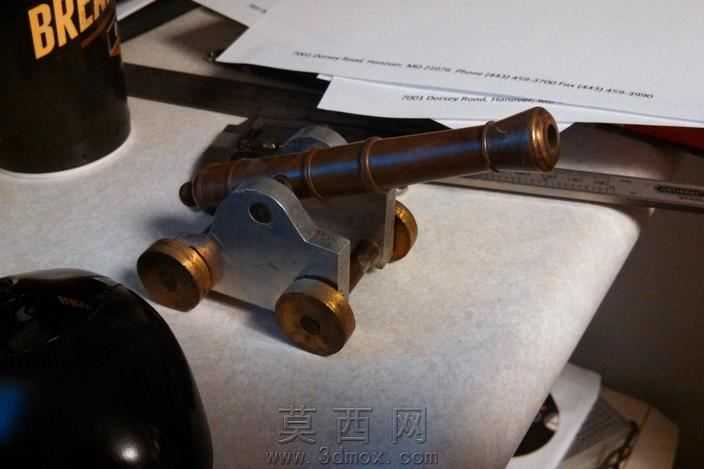

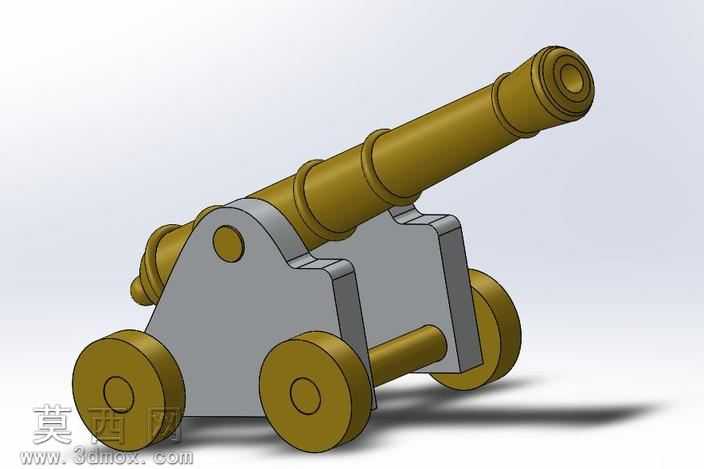

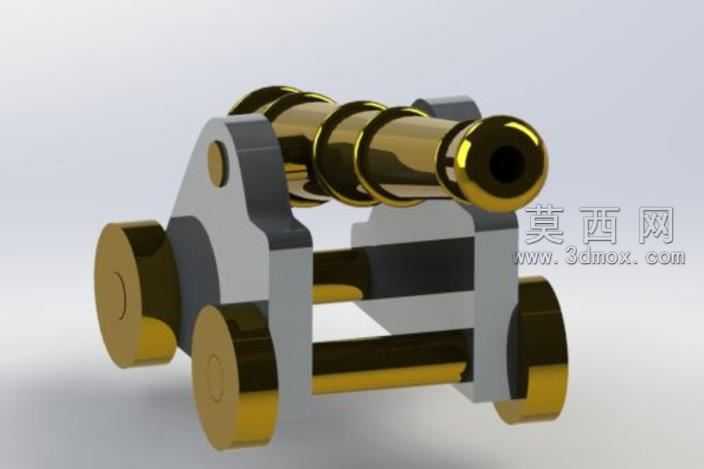

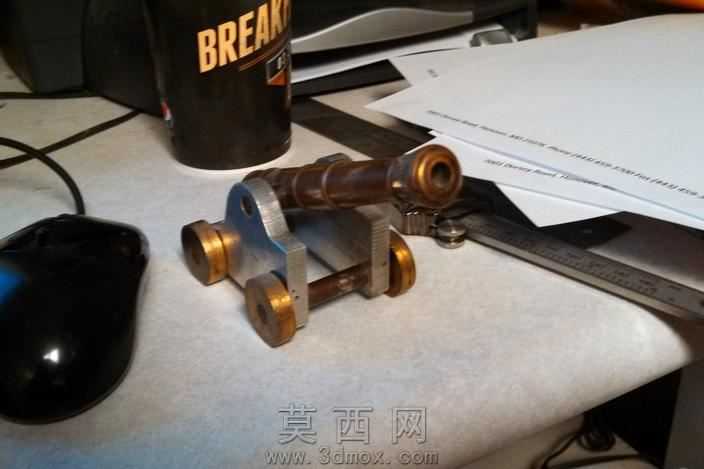

本作品为复古轮式玩具大炮的三维建模设计，整体围绕经典古炮的外观特征进行童趣化简化设计，兼顾造型辨识度与玩具类产品的安全属性。建模阶段采用SolidWorks完成全参数化结构搭建，首先拆分炮身、炮架、轮组三大核心模块进行独立建模：炮管部分以旋转凸台命令为基础，逐段还原古炮的环形加强箍结构，对炮口、炮尾的圆弧过渡做圆角优化，避免尖锐棱角，适配玩具的使用安全要求；炮架部分采用对称式梯形支撑结构，通过拉伸凸台搭建主体框架，在炮身与炮架的连接位置设计圆形枢轴结构，预留炮身俯仰转动的装配间隙，还原真实火炮的俯仰调节逻辑，同时在炮架前端增设横向连接杆，强化整体结构稳定性；轮组部分采用等比例放大的厚壁轮毂设计，轮毂表面做同心圆纹理刻画，轮轴与炮架、轮毂之间采用同轴心配合，保证轮组可顺畅转动，模拟真实大炮的推移移动效果。材质与渲染阶段，针对不同部件匹配对应材质属性：炮身、轮组采用哑光黄铜材质，调整金属粗糙度参数模拟复古铜器的温润质感，避免高反光金属的刺眼效果；炮架部分采用浅灰色磨砂硬质塑料材质，与铜色部件形成清晰的色彩层次区分；渲染时采用柔和的侧上方主光源搭配底部补光，弱化硬阴影，突出各部件的结构轮廓与材质差异，最终输出的效果图清晰展现模型的装配关系与外观细节。设计思路上，作品以1960年代经典手工玩具大炮为原型，在还原古炮核心识别特征的基础上，对所有外露棱角做R2以上的圆角处理，消除安全隐患，整体结构无细小易脱落零件，适配3D打印制作的壁厚要求，可直接导出STL格式用于桌面级3D打印制作实体玩具，也可作为童趣摆件、儿童军事科普教具的三维原型使用，建模过程中所有特征均保留完整参数，可根据实际使用需求调整整体尺寸比例、部件细节，适配不同年龄段的玩具设计需求。
