Hypertronics五路公头连接器结构设计

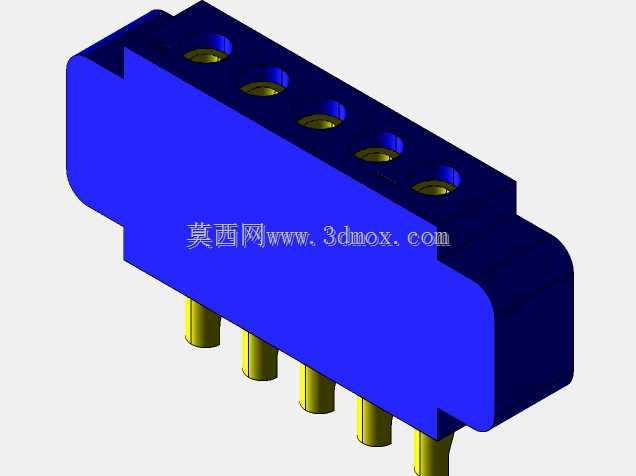

　　在工业控制、测试测量设备以及高密度信号传输场景中，板间或模块间的可靠连接始终是结构设计环节需要重点考量的部分，Hypertronics五路公头连接器正是针对这类小空间多通路信号传输需求开发的连接部件。这类公头连接器常应用在需要频繁插拔、对接触可靠性要求较高的设备内部，比如模块化测试仪器的信号转接板、工业传感模块的信号输出端、小型电力控制单元的板级连接位置，能够在有限的安装空间内完成五路独立信号的稳定传输，避免多根散线连接带来的布线杂乱、接触不良、维护拆装效率低等问题。从结构设计角度看，这款公头采用绝缘基座加插针的组合结构，蓝色绝缘基座采用工程塑料注塑成型，材料本身具备良好的绝缘性能与结构强度，能够耐受常规工业环境下的温度变化与轻微振动，基座的外形做了阶梯式的切边处理，一方面是为了适配对应母头的安装导向结构，避免插反造成的插针弯折或接触件损坏，另一方面也能在插拔过程中提供明确的手感反馈，让操作人员无需目视即可确认连接是否到位。

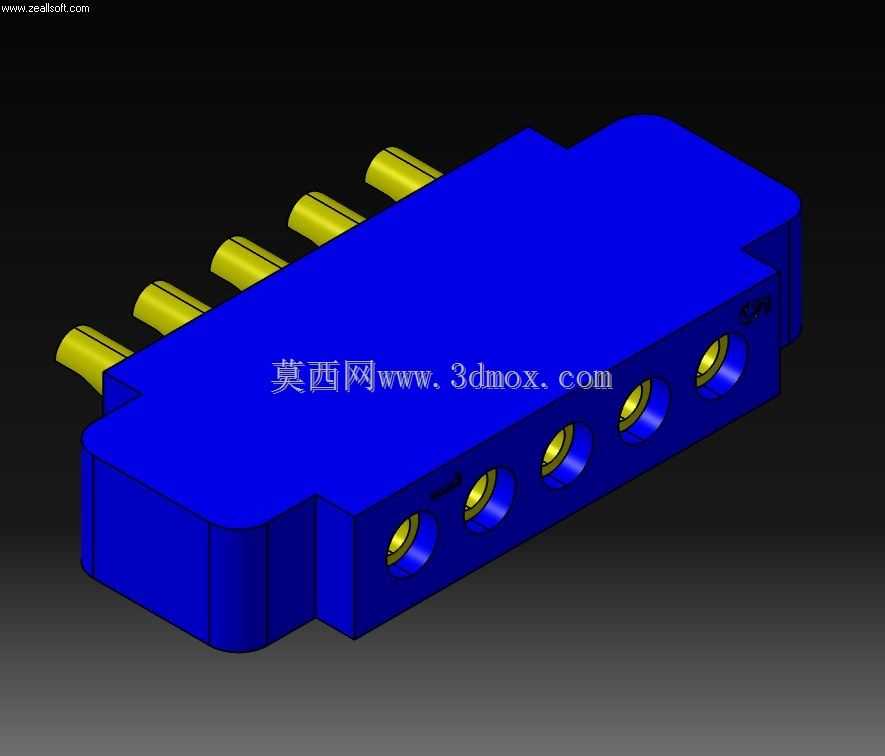

　　基座一侧伸出的五根圆柱形镀金插针，按照等间距排布，插针根部与基座注塑嵌合为一体，保证插针的固定强度，避免多次插拔后出现插针松动、偏移的问题，插针表面的镀金层能够降低接触电阻，提升抗氧化能力，延长连接器的使用寿命，即使在长时间通电或存在轻微腐蚀的工业环境中，也能保持稳定的信号传输性能。基座另一侧对应设置的五个插孔位是与母头插针对接的接触端，孔位内部同样设置了弹性接触结构，能够在对接时与母头插针形成足够的接触压力，降低接触阻抗，避免信号传输过程中出现衰减或瞬断的问题。

　　在安装边界设计上，这款公头采用直插式安装结构，插针伸出长度经过精准计算，既能够保证与母头完全插合时的接触深度，又不会因为插针过长导致安装后与板上其他元件发生干涉，基座的整体厚度控制在较小的尺寸范围内，适配薄型化模块的安装需求，基座两侧的平面可以作为点胶或卡扣固定的基准面，当连接器焊接在PCB板上后，可以通过点胶加固或者加装卡扣的方式提升连接强度，应对存在振动的使用场景。设计过程中需要重点考量插针的位置度公差，因为五路插针同时对接时，任何一个插针的位置偏移都可能导致插拔卡滞甚至插针弯折，所以在建模阶段需要严格控制插针的同轴度与位置度公差，基座上的导向斜面角度也需要反复验证，既要保证导向顺滑，又不能因为导向角度过大导致整体尺寸增加。

　　另外，绝缘基座的边角都做了圆角处理，避免安装过程中尖锐边角划伤操作人员或者损坏相邻的线材绝缘层，插针的端部做了圆弧导角处理，能够在对接时顺利导入母头插孔，减少插针与插孔壁的刮擦，降低接触件的磨损速度。在实际选型应用中，这类五路公头连接器适合传输低压控制信号或者小功率电源信号，不适合大电流传输场景，设计选型时需要根据实际传输的电流大小确认插针的载流能力，同时要确认对接端母头的尺寸参数与这款公头完全匹配，避免出现插合不到位或者无法插合的问题。建模过程中需要还原插针与基座的嵌合结构，不能简单将插针与基座做合并处理，要体现出嵌装的结构关系，同时要准确还原基座上的导向结构、插孔位的内部台阶特征，保证模型能够直接用于结构干涉检查、安装模拟等实际设计工作，为整机的结构布局提供准确的参考依据。
