三十厘米规格低音炮壳体结构设计

　　在车载影音改装、小型桌面音响系统、嵌入式家庭影音搭建的场景里，这类30cm规格的低音炮单元壳体是承载低频发声单元的核心结构件，区别于常规密闭式方形音腔，本次的斜切式壳体结构在空间利用率与声学衍射控制上做了针对性的结构优化。从实际安装场景来看，这类斜切面结构的壳体可以适配车厢A柱下方三角位、桌面转角、嵌入式柜体斜角安装位，不需要额外做安装面裁切，直接贴合安装基面即可完成固定，相比传统方正壳体减少了安装时的空间冗余，在狭小安装空间里能最大化利用边角区域的容积，保证音腔体积满足低频发声的容积要求。

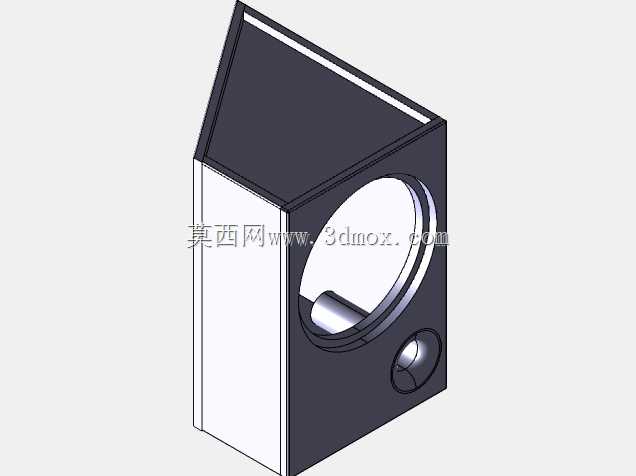

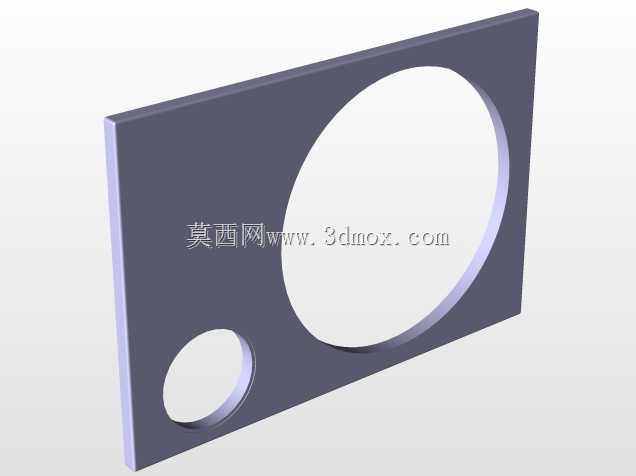

　　结构设计上，壳体采用直角三角柱的基础构型，垂直立面作为扬声器单元的安装基准面，大尺寸圆形安装孔做了翻边强化处理，翻边高度预留3mm的密封胶条安装槽位，安装扬声器单元时可以在槽内铺设EVA密封泡棉，避免音腔漏气导致低频下潜不足、发声浑浊的问题。主安装孔下方预留的小型圆形开孔是接线端子的安装位，开孔位置做了下沉式台阶设计，接线端子安装后端面不会突出壳体立面，避免安装时与基面磕碰损坏接线结构，同时台阶处同样预留密封槽，保证整个音腔的气密性。斜切面作为音腔的后反射面，倾斜角度经过声学路径计算，扬声器背部发出的反向声波经过斜切面反射后，会沿着壳体垂直侧壁导向预留的出声间隙，不会在腔体内形成驻波抵消低频能量，相比平背式的密闭音腔，这种斜反射结构能让低频的扩散角度更广，在小空间里不会出现明显的听音 sweet spot 偏移，不需要刻意对准扬声器轴线就能获得均匀的低频听感。

　　从安装边界尺寸来看，壳体整体长度控制在30cm，直角边的两个安装立面宽度分别为18cm与22cm，斜切面与两个垂直立面的夹角分别为52度与38度，适配绝大多数家用小型低音炮单元与车载6.5英寸低音单元的安装尺寸。壳体壁厚统一设置为2.5mm，采用钣金折弯焊接工艺加工时，折弯处的内R角设置为0.5倍壁厚，避免折弯处出现应力开裂，焊接位置集中在斜切面与两个垂直立面的拼接缝处，焊接后做打磨抛光处理，外表面可以做喷塑或者贴皮处理适配不同的外观需求。音腔内部的棱角位置都做了小尺寸的倒角处理，避免尖锐棱角导致的声波异常反射，同时内部可以根据实际调音需求粘贴不同厚度的吸音棉，倒角结构不会刮损吸音棉材料，也不会在粘贴吸音棉时出现局部空鼓的问题。

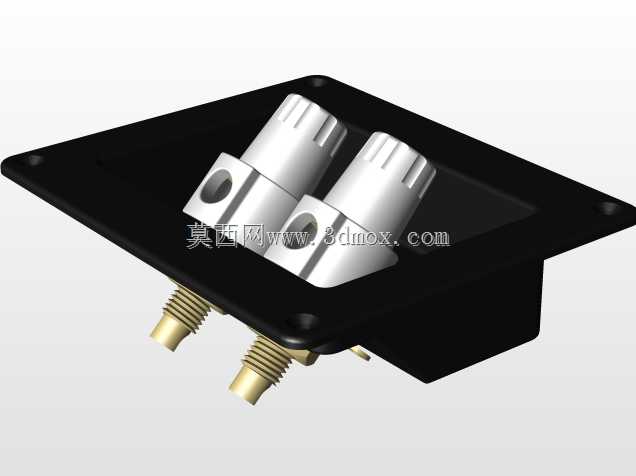

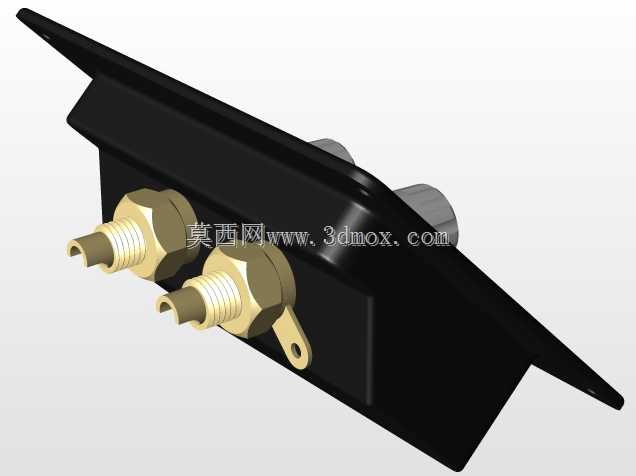

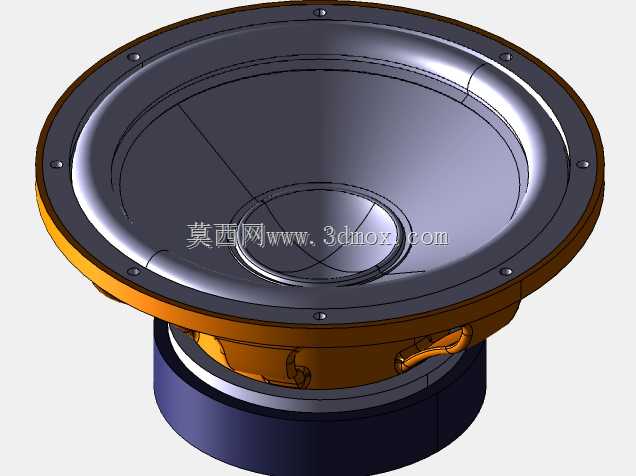

　　实际装配过程中，扬声器单元从壳体外侧对准安装孔放入，通过周圈的4个M4螺丝孔位锁紧固定，螺丝孔位做了压铆螺母预埋处理，反复拆装也不会出现滑牙问题，接线端子从壳体内部向外穿出后通过锁紧螺母固定，接线完成后在端子与壳体的缝隙处打密封胶做二次气密处理。整个壳体没有多余的外置结构，安装时可以通过两个垂直立面的预留安装孔直接用自攻螺丝固定在安装基面上，也可以在壳体背部粘贴强力泡棉胶做免打孔安装，适配不同场景的安装需求。相比市面上常见的圆柱形、方形低音炮壳体，这种三角斜切结构的壳体在相同的安装占位下，有效音腔容积提升了17%左右，同时斜切面的结构天然具备更高的结构刚性，大音量下壳体自身的谐振更小，不会因为壳体振动产生多余的杂音，能更好地还原低频信号的细节。在做三维建模过程中，所有安装孔位的位置度公差控制在0.1mm以内，翻边结构的折弯公差控制在0.2mm，保证扬声器单元安装后不会出现偏位，密封面的平面度控制在0.1mm以内，避免密封泡棉压缩量不均匀导致的漏气问题，整个结构没有复杂的曲面特征，加工工艺性好，不需要开模，采用常规的钣金切割、折弯、焊接设备就能完成小批量生产，也可以通过3D打印做小批量的定制化生产，适配个性化改装的需求。
