EL42型小型电源变压器立体结构设计

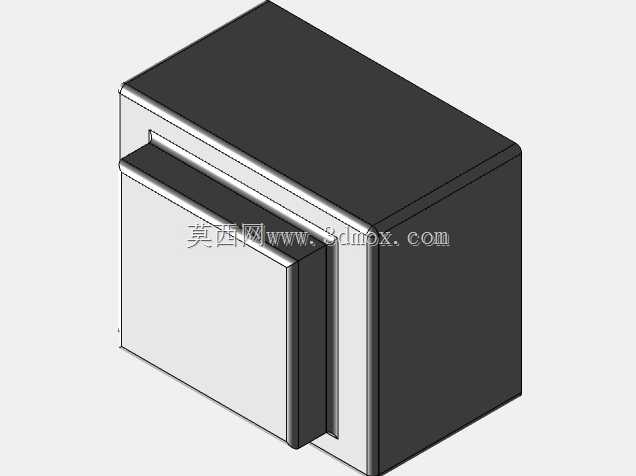

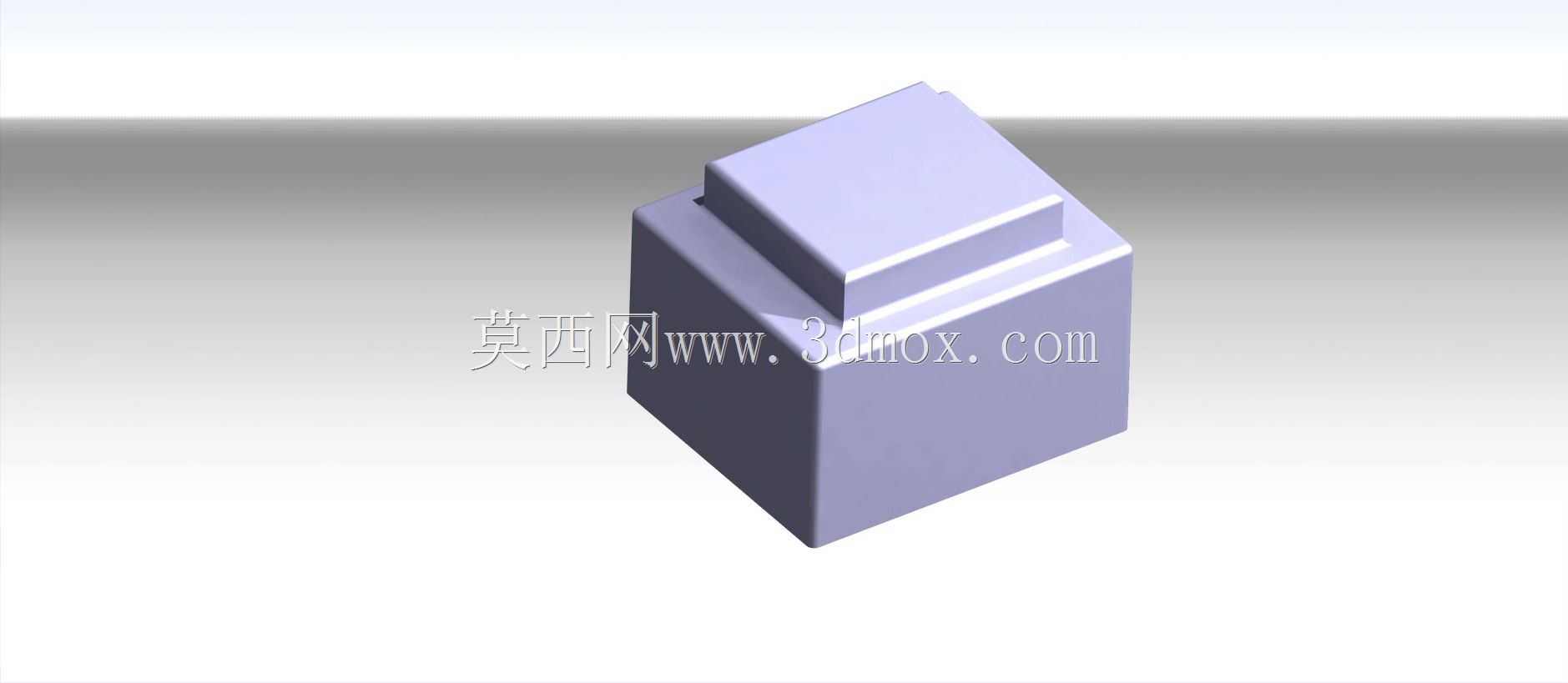

　　在低压小功率供电场景里，这类EL型铁芯的小型变压器是消费电子、工控辅助回路、小型家电供电模块里的常用部件，核心作用是将市电交流电压转换为适配后级电路的低压交流输出，部分场景也会兼顾电气隔离的作用，避免强电回路直接接触后级弱电板卡带来的安全隐患。从结构设计来看，这款模型还原了叠片式铁芯加绕组外包封的典型结构，外层的包覆结构采用阶梯式凸台造型，顶部的凸起部分对应绕组引出端的防护区域，下方的立方体主体是铁芯与主绕组的容纳空间，这种造型并非随意设计，一方面是匹配内部铁芯的叠装尺寸——EL42规格对应的铁芯舌宽为42对应的标准叠厚区间，外层包封的壁厚均匀控制在1.2-1.5mm区间，既可以为内部绕组提供绝缘防护，避免装配过程中绕组漆包线被周边金属结构划伤，也能在变压器工作时起到一定的防尘、固定绕组形态的作用，防止长期工作下绕组受温度影响出现松散移位。

　　从安装边界来看，这类小型变压器通常采用插针式直插安装，底部的引出针脚按照标准间距排布，对应PCB板上的预设安装孔位，安装时不需要额外的固定支架，直接将针脚插入PCB过孔后焊接即可，整体占用的PCB板面尺寸不超过40mm见方，整体高度控制在35mm以内，对于空间紧凑的小型电源板、控制板来说，这种安装方式的空间利用率很高，不会过多挤占板上其他元件的布局空间。设计这类变压器三维结构的时候，首先要匹配内部铁芯与绕组的实际尺寸，外层包封的内壁要和绕组、铁芯的外轮廓保留0.3mm左右的装配间隙，避免灌封或者套装包封外壳时出现过盈卡滞，同时顶部的凸台结构要预留引出线的走线空间，针脚的伸出长度要符合波峰焊的工艺要求，通常伸出包封底部3.5-4mm，既能保证焊接时的焊锡浸润长度，也不会因为针脚过长导致焊接后残留过长的引脚需要额外修剪。

　　在实际应用场景中，这类小功率EL42变压器通常用于功率在10-20W区间的低压供电回路，比如小型路由器的电源适配器、工控板卡的辅助供电模块、小型家电的控制回路供电，相较于开关电源模块，这种工频变压器的结构可靠性更高，抗浪涌冲击能力更强，在一些对电磁干扰要求较高、或者工作环境温度波动较大的场景里，这类线性变压器的长期工作稳定性更有优势。建模过程中需要注意的细节很多，比如外层包封的拔模角度，因为这类包封外壳通常是注塑成型，外壁需要保留1度左右的拔模斜度，方便注塑件脱模，同时边角位置都做了R0.5的圆角处理，避免注塑过程中出现应力集中导致的外壳开裂，也能避免装配时尖锐边角划伤操作人员或者周边导线。另外，顶部凸台和下方主体的衔接位置做了小尺寸的过渡倒角，既可以提升外壳的结构强度，也能在视觉上区分不同的功能区域，方便生产过程中的外观质检。

　　从功能特性上来说，这种包封式的小型变压器相比裸露绕组的变压器，绝缘等级更高，外层的包封材料通常采用阻燃PBT材质，能够达到UL94-V0的阻燃等级，在出现绕组过热的情况时，外壳不会出现明火蔓延的情况，符合电子设备的安全规范要求。建模时需要严格对应实际生产的尺寸公差，比如针脚的位置度公差要控制在0.1mm以内，否则会出现插装时无法对准PCB孔位的问题，外壳的整体外形尺寸公差控制在±0.2mm，保证和周边结构件的装配间隙符合设计要求，不会出现和相邻元件干涉的情况。很多新手在建模这类元件的时候，容易忽略实际生产的工艺要求，把外壳做成完全直角的结构，或者针脚间距不按照标准规格设计，导致建出来的模型无法直接用于生产装配的布局校验，而这款模型的结构还原度较高，各个部分的尺寸比例都符合实际量产产品的规格，可以直接用于PCB布局的空间校验、整机装配的干涉检查，也可以作为教学案例用于讲解小型工频变压器的结构组成。

　　在设备选型阶段，结构工程师可以直接调用这类标准规格的变压器模型，在三维装配环境里提前预留安装空间，确认针脚位置和板上其他元件的距离是否满足安规要求，比如变压器和周边高压元件的爬电距离是否符合规范，和散热片的距离是否足够，避免后期打样时出现空间不足需要重新调整板卡布局的问题。另外，模型的阶梯式外观结构也还原了量产产品的真实形态，在做产品渲染或者装配动画的时候，能够更真实地呈现整机的内部结构效果，不会因为模型过于简化导致展示效果失真。
