多针型GX20航空连接器结构设计

　　在工业电气互联场景里，GX20系列圆形航空连接器是小功率信号、低压动力传输场景里应用极广的接插部件，常见于工业控制机柜内部走线、小型机电设备外接端口、检测仪器的信号接驳、户外小型机电装置的电源与信号共用接口，这类场景对连接的可靠性、插拔便捷性、防误插能力都有明确要求，不同于民用消费级接插件，工业场景下的连接器需要承受一定频次的插拔操作，同时要在存在轻微振动、温湿度波动的工况下保持接触稳定，避免出现接触电阻过大、信号中断、虚接打火等问题。

　　这套设计覆盖了2针到15针区间内的常用针数规格，包含公头插头与母座插孔两个配对部分，设计过程中首先明确了GX20系列的通用安装边界：连接器主体的公称直径为20mm，这也是型号命名的核心依据，法兰安装的母座预留的安装孔位间距符合行业通用尺寸，不需要额外修改安装面板的开孔尺寸就能直接替换同规格的现有产品，对于设备维护、旧设备接口升级的场景来说，这种尺寸兼容性是选型时的核心考量点，能大幅减少现场改装的工作量。

　　从功能特性上看，不同针数的规格可以适配不同的传输需求：2针、3针、4针规格一般用于直流或者单相交流的电源传输，针件的载流能力按照常规小功率场景设计，能满足常规小型传感器、小型执行机构的供电需求；5针到10针的规格多用于多路开关量信号、低频模拟信号的传输，常见于设备的控制信号接驳；12针、14针、15针的规格则可以同时兼顾小功率供电与多路信号传输，在空间有限、需要减少接口数量的小型设备上应用较多。设计时针对不同针数的绝缘基座做了对应的针位排布，所有针位之间的绝缘间隙满足低压电气的爬电距离要求，避免相邻针脚之间出现击穿、漏电的问题。

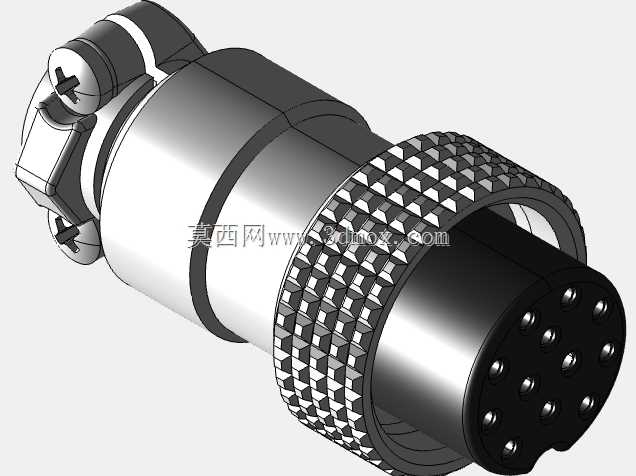

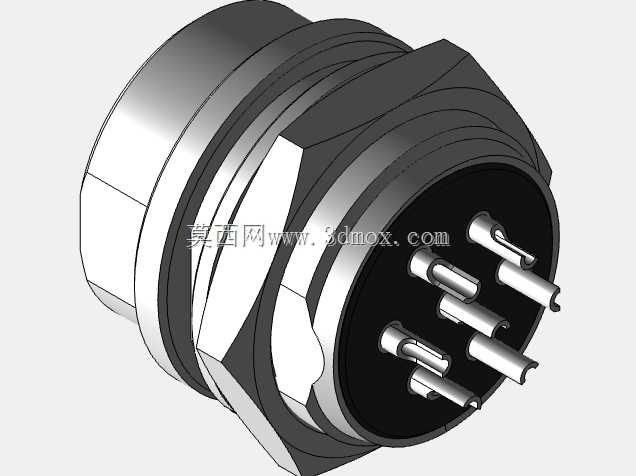

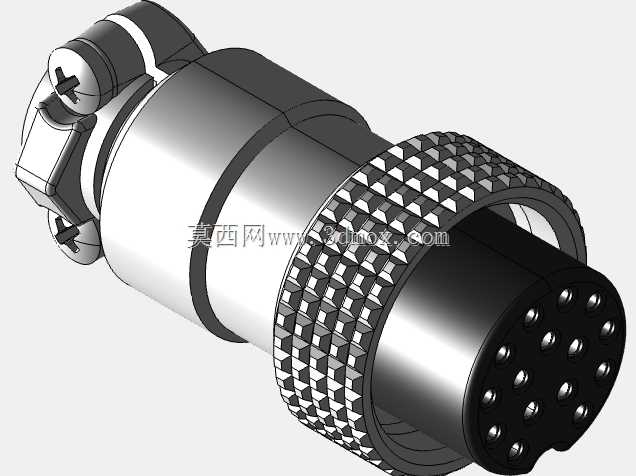

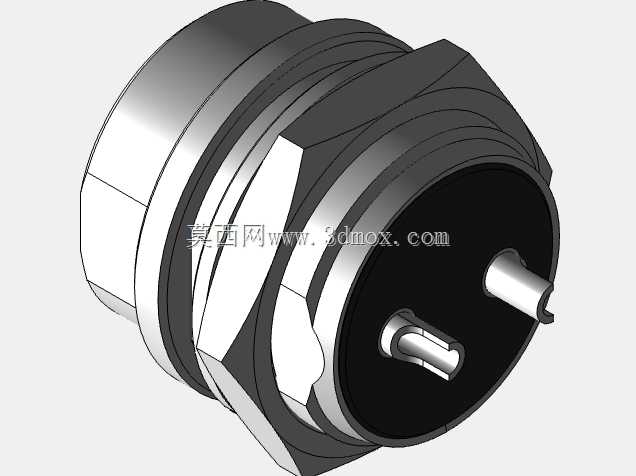

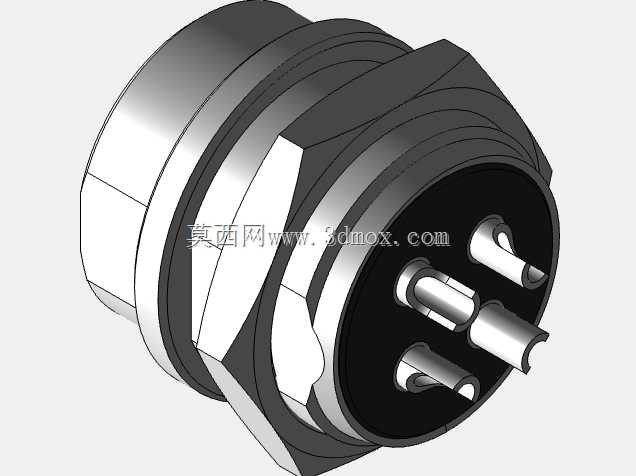

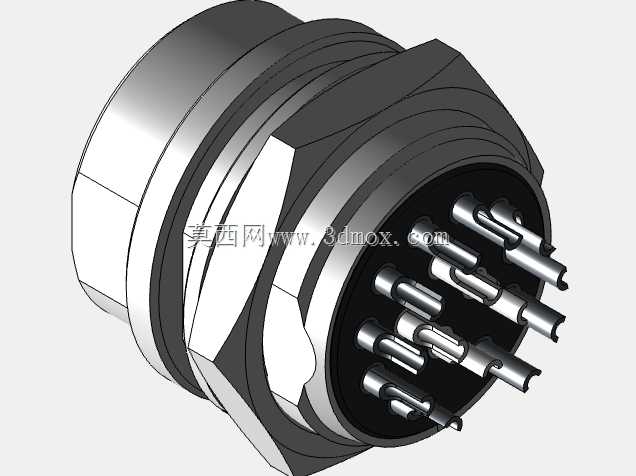

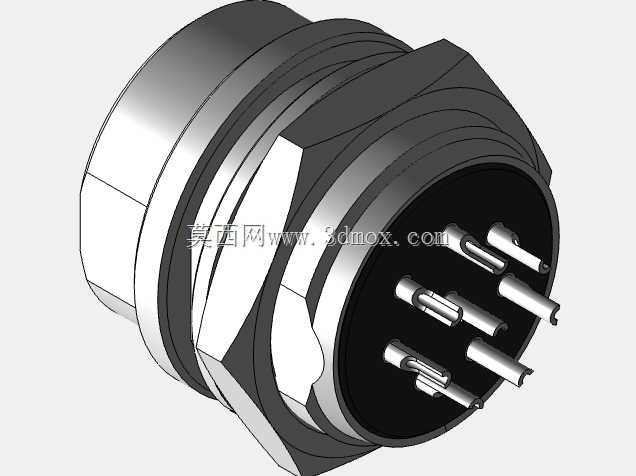

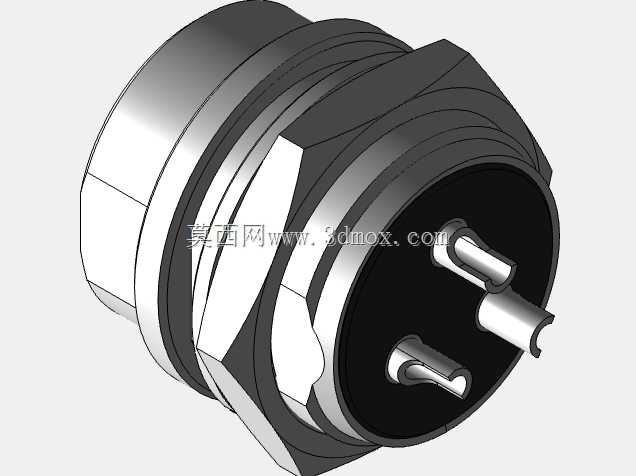

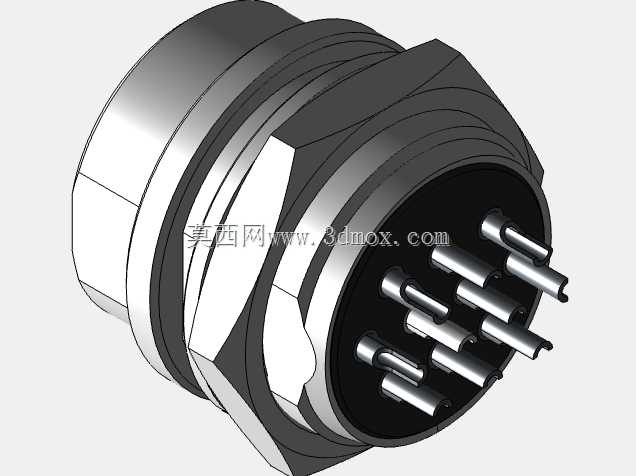

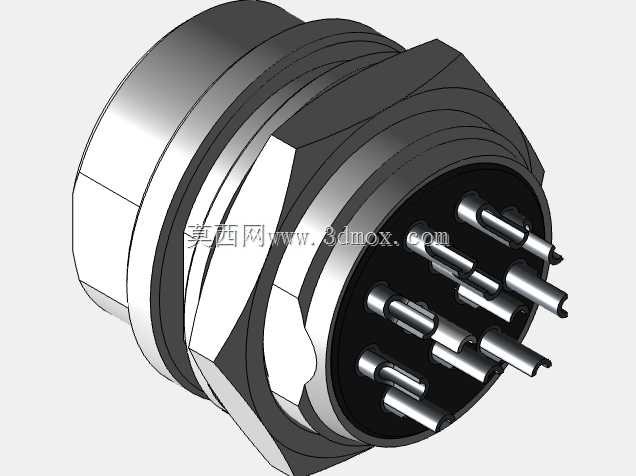

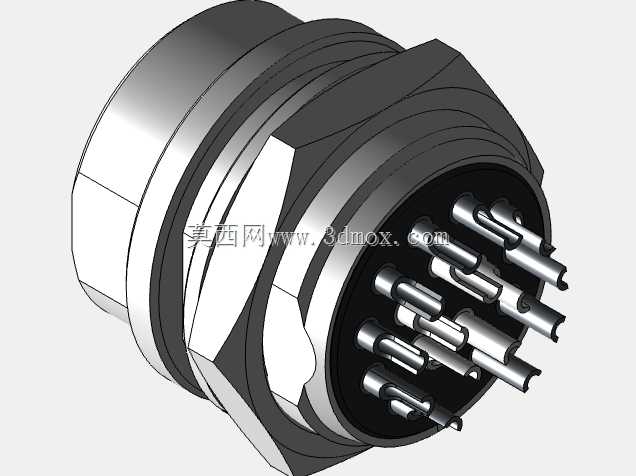

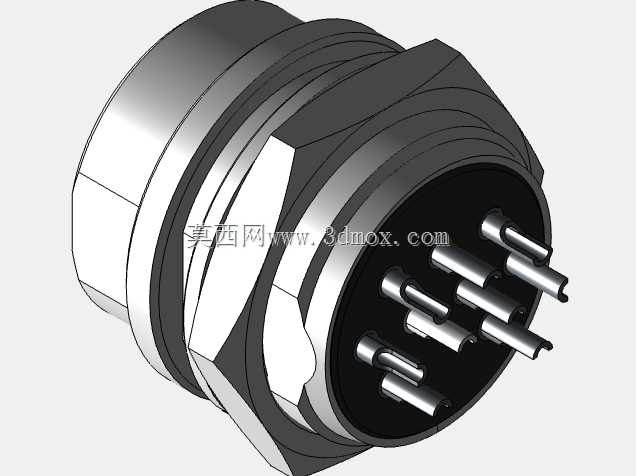

　　设计思路上完全遵循现有工业连接器的成熟结构逻辑：插头部分采用滚花外壳设计，方便操作人员徒手拧紧锁紧环，不需要额外工具就能完成接插后的锁紧，配对时的定位结构能避免错插，不同针数的连接器定位键位置存在差异，从结构上杜绝不同针数的公母头误插的可能，这一点在多接口并排布置的设备面板上尤为重要，能避免现场接线时插错接口导致的设备损坏。插孔部分采用弹性接触结构，保证插头插针插入后有足够的接触压力，降低接触电阻，减少长期使用后的氧化虚接风险；尾部的走线空间预留了足够的线缆穿入余量，适配常规线径的多芯护套线，同时预留了线缆固定结构的安装位置，避免线缆拉扯直接作用在针脚焊接点上，提升接线后的抗拉伸能力。

　　外形尺寸上，整套连接器的外露部分长度控制在常规安装的允许范围内，插头尾部的线缆弯曲半径预留充足，不会出现线缆弯折角度过大导致的线芯断裂问题；安装法兰的厚度符合面板安装的强度要求，在1mm到3mm厚度的设备面板上都能完成可靠固定，锁紧螺母的咬合长度足够，不会因为面板厚度偏差出现锁不紧的情况。在建模过程中，所有配合面的公差都按照工业接插件的常规配合等级设置，插针与插孔的配合间隙、外壳锁紧结构的配合间隙都经过反复校核，既不会因为间隙过小导致插拔卡滞，也不会因为间隙过大出现连接松动、定位偏移的问题。绝缘基座的结构设计考虑了注塑成型的工艺要求，没有出现壁厚突变、倒扣难以脱模的结构，针件与绝缘基座的固定采用过盈压装的常规结构，压装后的定位精度满足针位对齐要求，不会出现插针歪斜导致的插拔困难。

　　对于结构设计从业者来说，这类通用接插件的三维模型可以直接调入设备的整体装配中，用来做面板开孔的干涉检查、走线空间的校核，不需要从零开始绘制标准件，能大幅缩短设备设计的周期；对于设备选型人员来说，可以通过模型直观核对安装尺寸、针位排布，确认是否符合自身设备的接口需求，避免选型时出现尺寸错配、针数不符的问题。这类圆形航空连接器之所以在工业场景长盛不衰，核心就是其结构简单可靠、安装维护便捷、规格通用性强，这套覆盖全常用针数的模型，完整还原了实物的结构细节与安装边界，能满足各类小型工业设备的电气接口设计需求。
