16mm编织纹理管状构件三维设计作品

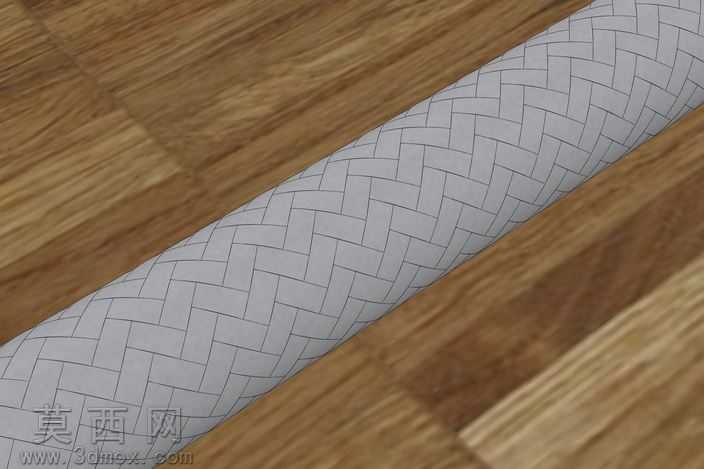

本作品为16mm管径的编织纹理管状构件三维设计，建模阶段以SolidWorks为核心工具，首先完成基础圆柱管体的参数化搭建，严格锁定16mm的外径尺寸，保证管体基础结构的尺寸精度符合设计要求。在编织纹理的构建上，采用特征阵列结合路径扫描的建模逻辑，先提取单一人字形编织单元的轮廓，通过对编织走向的角度测算，确定每一组编织条的倾斜角度为45度，再沿管体圆周方向与轴向方向进行规律阵列，同时对相邻编织条的交叉位置做布尔运算处理，模拟真实编织结构中条带互相压叠的穿插关系，避免纹理出现悬浮、错位的失真问题。材质与渲染环节，针对编织构件的使用场景，为管体编织层赋予哑光浅灰色硬质塑胶材质，调整材质的粗糙度参数至0.6，还原编织条表面细微的磨砂质感，同时为每一条编织条的边缘添加极细微的倒角特征，避免渲染时出现锐利边缘的生硬感；背景搭配木纹材质承载面，调整木纹的纹理走向与光影角度，采用45度侧光作为主光源，搭配弱度环境补光，突出编织纹理的凹凸立体感，让每一处编织交叉的明暗层次都清晰呈现，还原真实物件的视觉质感。结构设计上，在保证外观编织纹理完整呈现的同时，保留了管体内部的中空通道结构，兼顾外观表现力与构件的实际使用属性，编织纹理的条带厚度经过反复测算，既不会因为过薄导致结构强度不足，也不会因为过厚让管体整体外径超出16mm的设计标准。设计思路围绕工业产品外观细节的真实还原展开，区别于光滑管壁的常规管件设计，通过编织纹理的加入提升构件的外观辨识度与握持摩擦力，可应用于需要防滑外观、装饰性纹理的管线类配件场景，建模过程中所有特征均保留参数化属性，可根据实际需求快速调整管径、编织密度、条带宽度等参数，适配不同的使用场景需求，渲染输出时采用高分辨率采样，保证纹理细节的展示清晰度，完整呈现编织结构的交错美感与工业设计的精细度。
