3A输出智能电源PCB板结构设计

　　在低压直流供电的设备开发场景里，这类3A输出能力的智能电源PCB是整套设备供电链路的核心载体，小到桌面嵌入式控制装置、小型传感节点组网设备，大到工业现场的分布式IO模块、桌面级小型执行器驱动单元，都需要这类集成度适中、输出能力匹配的电源板完成市电到稳定低压直流的转换，给后端主控、传感、驱动回路提供干净稳定的供电。从实际使用的角度看，这块PCB的设计完全围绕小空间内的电源转换需求展开，板上集成了输入滤波电解电容、接线端子、功率变换器件、状态指示元件，所有元件的排布都遵循电源板的布线逻辑：大电流回路走最短路径，功率器件预留足够的散热空间，输入输出端子排布在板边方便现场接线，安装孔位设置在板的四个角位，适配常规的螺柱固定方式，不需要额外设计复杂的安装结构就能直接固定在设备壳体的内部立柱上。

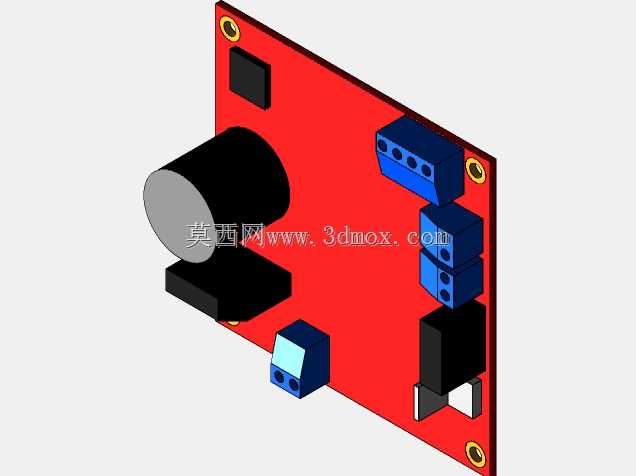

　　做这类板件的三维建模时，首先要明确各个元件的实际占位高度，比如板上的大体积电解电容是整个板上高度最高的元件，建模时要准确还原它的圆柱外形和引脚位置，避免后续结构装配时和壳体上盖、其他相邻板件发生干涉；蓝色的插拔式接线端子要准确还原端子的插拔方向和接线口位置，确保实际装配时接线操作不会被周边元件挡住；板上的小型贴片元件、功率管、散热块的位置也要和实际布线的位置一一对应，不能只做外形的示意，要给后续的结构干涉检查提供准确的参考。

　　从安装边界来看，这块PCB的外形是规则的矩形，四个安装孔的中心距按照常规的小电源板标准设置，孔位周边预留了足够的螺柱安装空间，不会和板上的走线、焊盘产生冲突；板边到各个元件的距离满足安规要求，高压侧和低压侧的元件之间预留了足够的爬电距离，建模时这些间隙都要准确还原，不能为了建模省事压缩元件之间的安全间距。实际选型时，这类3A输出的电源板刚好覆盖多数小型嵌入式设备的供电需求，既不会因为输出电流余量过大造成成本浪费和体积冗余，也不会因为电流裕量不足导致长时间工作时电源过热掉压；板上集成的智能控制部分可以实现输出过流保护、过压保护、过热关断的功能，这些功能对应的元件在三维模型里都做了准确的位置还原，结构设计人员拿到模型后可以直接导入整机装配体，检查电源板和周边结构件、其他功能板的位置关系，确认接线空间、散热风道是否合理，不需要再单独对每个元件进行测绘建模。

　　很多做小型设备开发的结构工程师都有过类似的经历：如果电源板的模型不准确，比如电解电容的高度做矮了，装配时就会顶到设备上盖；接线端子的位置偏了，现场接线时手指伸不进去，或者接线后导线和周边的金属结构件摩擦留下安全隐患；安装孔位的尺寸有偏差，整板装不上去，只能临时修改壳体的螺柱位置，耽误整个项目的开模进度。这个模型在构建时就充分考虑了这些工程实际中的痛点，所有元件的外形尺寸、安装位置、突出高度都按照实物1:1还原，板的厚度、焊盘的凸起高度、接线端子的插拔行程都做了准确的呈现，不管是用来做整机的结构装配校验，还是用来做设备内部的布线模拟，都能直接使用。另外从散热设计的角度，板上的功率器件都排布在板的一侧，靠近设备壳体的通风位置，建模时保留了功率器件和板边的距离，方便设计人员在整机结构里对应设置散热孔或者导热垫的位置，确保电源长时间满负载工作时的热量能及时散出，不会因为热量堆积导致元件寿命缩短。板上的小型状态指示灯位置也做了准确还原，对应壳体上的指示灯开孔位置可以直接根据模型定位，不需要反复调整开孔坐标。
