AWO270脉冲星电源变压器外壳结构

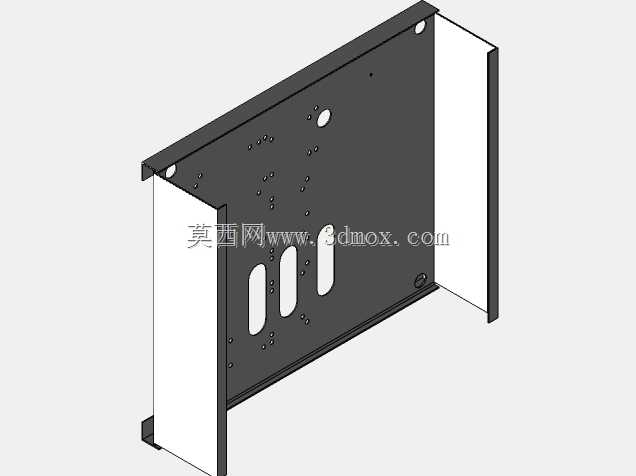

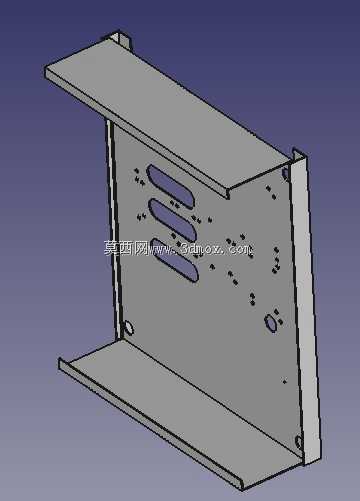

　　在工业门禁控制、机柜供电配套的场景里，这类脉冲星配套外壳的设计逻辑始终围绕安装适配、防护可靠两个核心方向展开，不会做多余的装饰性结构，每一处开孔、每一道折边都对应实际装配的硬性需求。从结构形态来看，这款外壳采用单侧L型折弯的钣金主体搭配侧封板的组合形式，主体板材上的开孔排布完全匹配内部脉冲星电源变压器的引脚、固定柱以及散热需求：三个长圆形腰孔对应内部绕组的散热风道预留位置，分散的小圆孔一部分是变压器本体的螺丝固定位，另一部分是外壳与机柜安装面的连接孔位，顶部的单圆孔是走线出线的预留位，所有孔位的位置公差都控制在钣金加工的常规精度范围内，避免装配时出现孔位错位无法安装的问题。

　　实际选型应用时，这类外壳主要适配嵌入式安装的场景，安装边界需要预留出侧封板的装配空间，主体折弯边的高度刚好覆盖内部变压器的整体高度，不会出现内部元件外露的情况，同时侧封板与主体的连接采用折边卡合加螺丝固定的方式，既可以保证装配时的定位效率，也能在后期维护时快速拆卸，不需要完全拆除整个外壳就能完成内部元件的检修。从防护设计的角度，外壳的板材边缘都做了折边钝化处理，避免安装和维护过程中出现割手的问题，板材表面采用哑光喷塑处理，既可以提升钣金的防锈能力，也能在机柜内部减少光线反射，避免干扰运维人员的视线。

　　在结构设计的思路上，这款外壳没有采用复杂的拼接结构，所有折弯都在单块主体板材上完成，尽可能减少拼接零件的数量，一方面可以降低钣金加工的工序成本，另一方面也能减少拼接缝隙带来的防护等级下降问题，侧封板作为独立零件，主要作用是遮挡变压器的侧面接线区域，避免机柜内部走线时误触带电部位，满足电气安全的间隙要求。安装时，主体板材的背面完全贴合机柜的安装立柱面，通过四个角位的固定孔完成与机柜的连接，不需要额外的安装支架，适配标准19英寸机柜内部的安装孔位间距，也可以根据现场需求直接固定在门禁控制箱的内部安装板上，适配性较强。

　　从尺寸边界来看，外壳的整体厚度控制在较薄的区间，不会过多占用机柜内部的纵深空间，对于内部空间紧张的小型门禁控制箱来说，这种薄型化的结构设计可以留出更多的走线空间，避免内部线缆挤压外壳导致变形。腰型孔的长度和宽度经过匹配计算，既可以保证内部变压器工作时的热量能够顺利散出，也不会因为开孔过大导致外部的灰尘、金属碎屑直接落到内部绕组上，降低短路故障的概率。所有固定孔的孔径都适配常规的M3/M4机柜安装螺丝，不需要特殊的紧固件，现场安装时可以直接使用机柜配套的标准螺丝完成固定，减少备件的种类需求。

　　在实际的工程应用中，这类外壳往往需要和内部的脉冲星变压器配合完成装配验证，建模时需要重点关注折边的内R角尺寸，避免折弯后出现板材开裂或者尺寸超差的问题，同时孔位与内部元件的间隙需要预留出螺丝头的沉头空间，避免螺丝安装后顶到内部的变压器本体。侧封板与主体的配合间隙控制在0.2mm以内，既可以保证装配时的顺畅度，也不会出现缝隙过大导致防护失效的问题，整体结构没有易损的薄壁部位，在常规的运输和安装过程中不容易出现变形，能够满足工业现场的使用强度要求。
