红外安全控制器PCB板结构设计

　　在安防门禁、工业区域权限管控的现场部署场景里，这类控制板是整套红外安全管控系统的核心承载部件，所有信号采集、逻辑判断、指令输出的电路都依托这块基板完成排布。从实际落地的工况来看，该板卡需要适配标准弱电控制箱的安装位，板体边缘预留的固定孔位完全匹配常规机柜内的安装螺柱间距，不需要额外做转接支架就能直接固定，板边排布的多组蓝色接插件分别对应红外探测阵列的信号输入、门禁锁具的控制输出、上位系统的通讯链路，不同接口的防呆结构设计能避免现场施工时的插反问题，降低接线错误导致的设备调试故障。

　　设计过程中首先梳理了板上元器件的高度差，板载的黑色方形芯片、电解电容、接口座的高度都做了统一的排布规划，最高的接插件高度控制在板体安装后与箱体内壁预留10mm以上的安全间隙，避免箱体盖合时挤压元器件造成引脚脱焊或者元件损坏。红色阻焊层的选用一方面是工业控制板的常规标识配色，方便现场运维人员快速识别该板卡的功能属性，另一方面阻焊层的厚度控制在常规工业级标准，能在潮湿、多尘的弱电井或者设备间环境里，减少铜箔氧化、积尘短路的风险。

　　从功能布局来看，板上的电源处理模块集中布置在板卡一侧，和另一侧的弱信号采集区域做了物理分隔，减少电源纹波对红外传感信号的干扰，板上预留的固定孔周边都做了露铜接地处理，安装时通过金属螺柱和机柜箱体连通，能有效提升板卡的抗电磁干扰能力，适配工厂车间内复杂的电磁环境。板体的外形做了切角处理，对应控制箱内的限位凸台，安装时能快速对位，不需要反复调整板卡角度，提升现场装配的效率。

　　在实际使用中，这块控制板需要对接多组红外对射探测装置，实时监测管控区域的人员进出状态，当检测到未授权的闯入行为时，能快速输出触发信号给报警装置和门禁锁具，响应延迟控制在工业安防要求的阈值内。板上的接口排布按照施工接线的顺序做了优化，强电相关的电源接口和信号接口分侧布置，减少接线时的线缆交叉，方便后期运维时的线路排查。所有贴片元件的排布都避开了板卡的受力弯折区域，避免安装时板体轻微形变导致的元件虚焊问题，接插件的焊盘都做了加大处理，提升反复插拔后的焊接可靠性，适配现场施工中可能出现的多次接线调整需求。

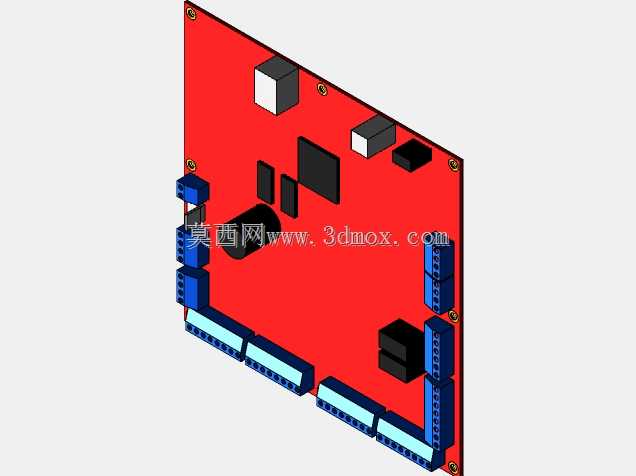

　　从建模还原的角度来看，这个简化模型精准还原了板卡的外轮廓、安装孔位、所有接口的位置和突出高度、主要元器件的外形和排布位置，能直接用于控制箱的结构干涉检查、安装布局模拟，不需要再单独测绘板卡尺寸，在做整套安防管控系统的结构设计时，可以直接导入这个模型完成机柜内的布局排布，提前排查线缆弯折空间、元件与箱体结构的干涉问题，减少后期样机试制时的结构修改次数。板卡的厚度按照常规工业PCB的标准厚度做了还原，安装孔的孔径匹配常用的M3固定螺柱，完全符合实际选型安装的尺寸要求，在做数字孪生的系统可视化展示时，这个模型也能直接用于虚拟场景内的控制板部件还原，匹配实际设备的结构外观。
