八口区域局域网扩展PCB转接板结构

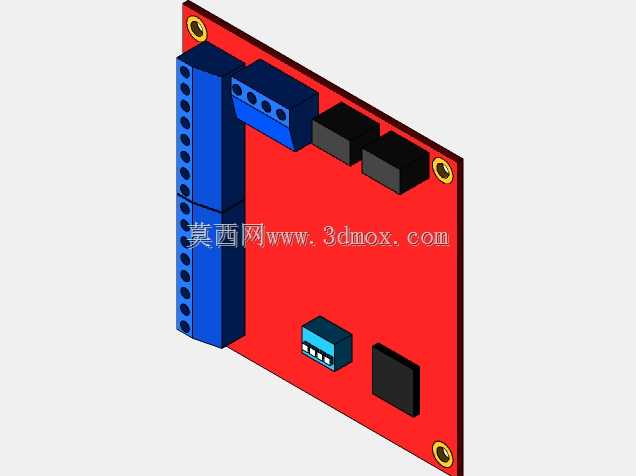

　　在工业现场组网、小型办公局域网搭建、嵌入式设备集群调试的场景里，经常会遇到原生网口数量不足、布线距离受限、接口位置不便于插拔的问题，这类区域LAN扩展板就是为解决这类实际工程痛点设计的板载扩展部件。从结构设计来看，整块板采用红色阻焊层的FR4基材作为承载主体，板体边缘预留了三处金属化安装孔，孔位做了沉铜包边处理，安装时可以配合M3规格的铜柱或者螺丝直接固定在设备壳体内部的预留安装位上，安装孔的位置避开了板上所有元器件的投影区域，不会出现螺丝干涉元件、压伤焊盘的问题，板体整体厚度控制在1.6mm，符合常规PCB加工的通用公差要求，能够适配绝大多数嵌入式设备的内部安装间隙。

　　板载的接口部分做了分区布局，左侧竖直排布的蓝色长条形接插件是板对板连接的排母接口，采用等间距2.54mm的针脚定义，能够直接和主控核心板的排针对插，不需要额外飞线转接，接插件的高度做了统一校准，插合之后排母顶面和核心板底面完全贴合，不会出现虚接、歪斜的情况；靠近板边上方的蓝色卧式端子是外接电源的输入接口，采用螺丝压接的接线方式，能够适配0.5-1.5平方毫米的多股铜芯线，现场接线时不需要提前压接冷压端子，直接剥线后拧紧螺丝即可完成供电连接，端子的进线口做了倒角导向，穿线时不会出现线芯散丝卡在接口外的问题。

　　板上的黑色方块元件是网络隔离变压器与信号处理芯片，布局时特意将信号链路的元件做了等长走线设计，差分对的走线长度差控制在5mil以内，能够保证百兆网络信号传输的稳定性，不会出现信号反射、丢包的问题，元件的摆放方向统一遵循生产加工的回流焊工艺要求，所有元件的长轴方向和板体过炉方向保持一致，减少焊接时出现立碑、偏移的不良率。板体下方的小型蓝色接口是状态指示灯的外接座，能够直接插接配套的LED灯板，将网络连接状态、数据传输状态的指示灯延伸到设备面板位置，方便运维人员在不开壳的情况下直接判断网络通断状态。

　　从安装边界来看，整块板的外轮廓尺寸适配标准的DIN导轨安装壳体的内部卡槽，不需要额外做结构修改就能直接装入常规的工业控制外壳内，板上最高的元件是左侧的立式排母，高度不超过15mm，装入壳体后和壳体内壁之间预留了至少3mm的安全间隙，不会出现元件顶壳、挤压变形的问题。在实际使用中，这类扩展板能够将单路网口拓展为8路独立的LAN接口，每一路接口都带独立的网络隔离防护，能够抵御工业现场常见的共模干扰、浪涌冲击，适合用在生产线数据采集终端、小型机房配线架延伸、嵌入式网关扩容的场景里，结构设计上充分考虑了现场安装的便利性，所有外接接口都排布在板体的同一侧边缘，接线时不需要翻转板体，所有接线操作都能在设备内部的操作空间内完成，不需要额外预留手部操作的冗余空间。设计过程中还特意将大质量的元件都布置在靠近安装孔的位置，减少设备运输震动过程中元件焊盘受到的应力，避免长期震动后出现焊盘开裂、元件脱落的问题，板体的边角做了R2的圆角处理，安装时不会划伤操作人员的手部，也不会刮伤设备内部的其他连接线材。
