八口局域网信号扩展转接电路板设计

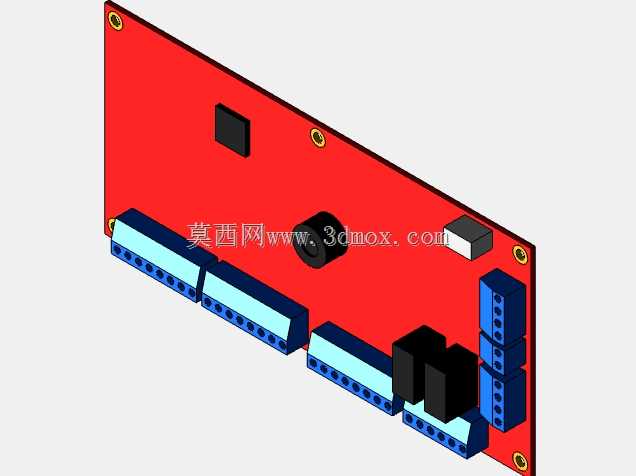

　　这款八端口局域网扩展转接板，主要面向弱电集成、小型组网场景的端口扩容需求，常见于工业控制柜内部组网、楼宇弱电井分线、小型办公区域网络点位补装等场景，解决单路网络输入下多设备有线接入的硬件转接问题，替代传统零散飞线转接的杂乱布线方式，提升弱电系统内部接线的规整度与可靠性。从结构设计来看，整块板件采用红色阻焊层工艺，板边预留三处金属化安装孔，孔位做了沉铜处理，可配合M3规格铜柱或螺丝直接固定在机柜安装梁、设备内壁预留的安装位上，安装孔的位置排布避开了板上所有高器件的投影区域，固定时不会出现螺丝触碰元件引脚造成短路的风险。

　　板上的接口排布做了分区设计，单侧排布四组浅蓝色的RJ45转接端口，端口下方预留了引脚焊盘的走线路径，相邻端口之间预留了2mm以上的安全间隙，插拔水晶头时不会出现相邻端口互相干涉的情况；板侧另外排布两组蓝色的堆叠式接线端口，可用于级联扩展或者外接电源、信号指示灯等辅助模块，端口的焊盘做了加大处理，能承受多次插拔带来的机械应力，减少焊盘脱落的故障概率。板上的元件布局遵循信号流向规则，网络信号从输入端口进入后，先经过板载的黑色信号处理模块做信号整形与分配，再通过板内走线分发到各个输出端口，核心处理芯片位置加装了黑色绝缘防护座，既可以屏蔽外界电磁干扰，也能避免安装过程中异物触碰芯片引脚造成短路；板上预留的黑色方形元件位，可根据实际使用需求加装滤波电容或者状态指示灯，适配不同场景下的功能扩展需求。

　　设计过程中充分考虑了生产装配的便利性，所有贴片元件都排布在板件的同一面，插件元件的引脚伸出长度控制在1.5mm以内，过波峰焊时不需要额外做治具遮挡，可大幅提升批量生产的装配效率；板内的走线做了等长处理，差分信号线的间距保持3倍线宽的规则，减少信号传输过程中的串扰与损耗，保证百兆网络传输的稳定性。安装边界方面，整块板件的厚度为标准1.6mmFR4板材厚度，板上最高元件的高度不超过12mm，安装时只需要预留15mm的垂直安装空间即可，不会占用过多的柜内空间；板边到最近元件的距离保持在3mm以上，符合PCB板件的V-CUT加工工艺要求，拼板生产时不会出现板边崩裂损伤元件的问题。

　　实际使用时，这款扩展板不需要额外配置复杂的管理参数，接入上游网络信号后即可实现八路网口的信号输出，每个端口都做了独立的信号隔离处理，单个端口的插拔或者短路故障不会影响其他端口的正常工作，适合在无人值守的弱电柜内长期稳定运行。板上的固定孔位兼容标准的弱电安装件尺寸，既可以横向安装在标准DIN导轨的配套安装板上，也可以纵向固定在设备侧壁的预留螺柱上，适配不同设备内部的安装空间布局。
