XT60公头电源接插件结构设计

　　在航模动力系统、便携储能设备、小型电源转换装置的布线环节里，接插件的接触可靠性直接决定整套供电链路的稳定性，XT60公头作为大电流直流供电场景的常用对接部件，其结构设计需要兼顾插拔手感、接触电阻控制、安装适配性多方面的工程要求。从实际使用场景来看，这类接插件普遍应用在持续电流30A-60A的直流供电回路中，常见于航模动力电池与电调的对接、便携户外电源的输出端口接驳、小型3D打印机热床供电接口、低压直流测试设备的电源转接环节，相比传统的T型插接头，XT60的防呆结构能彻底避免正负极反插带来的电路烧毁风险，这也是其在中小功率直流供电场景快速普及的核心原因。

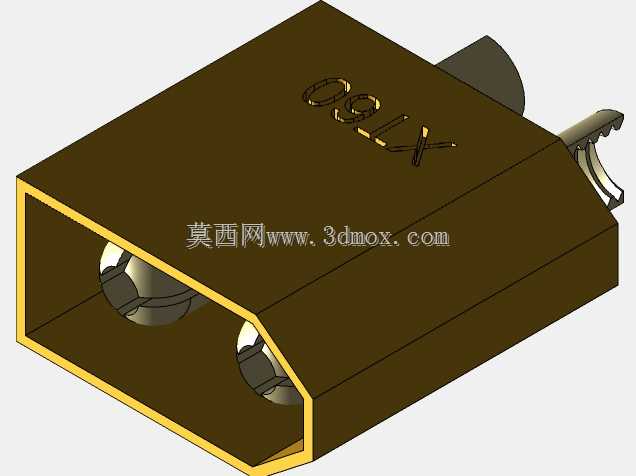

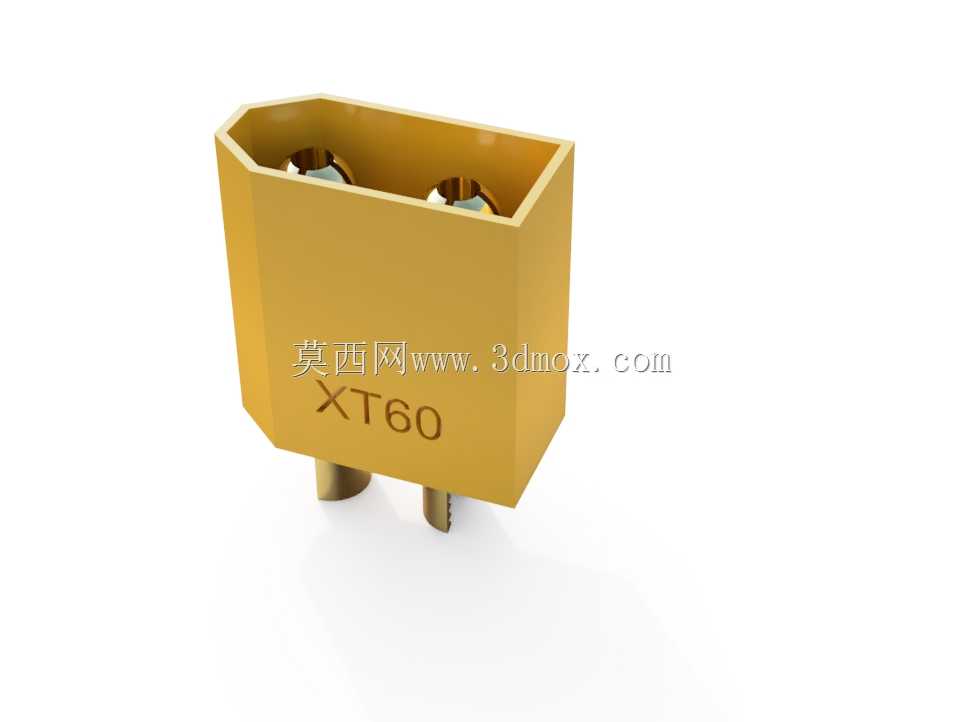

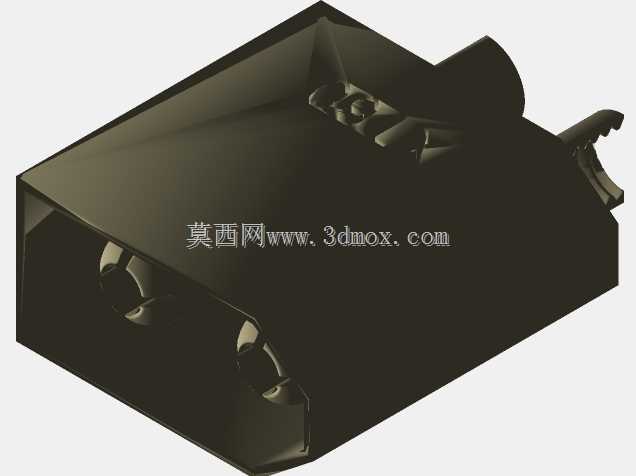

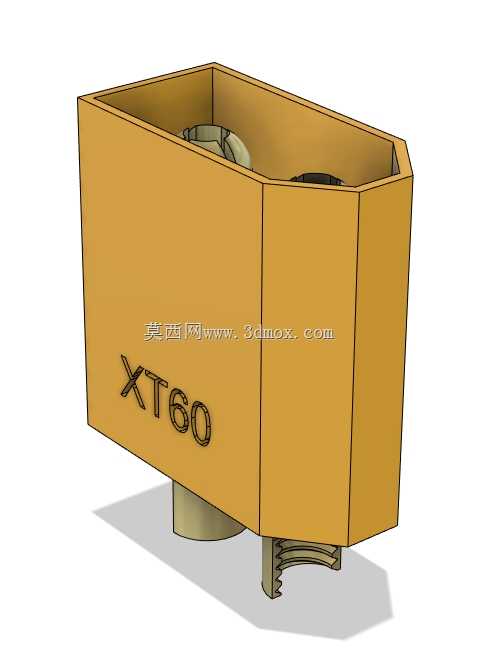

　　从结构设计逻辑来看，这款公头的外壳采用带拔模斜度的长方体腔体结构，外壳侧壁预留的卡扣槽位，能在公母头对接到位后实现弹性卡合，避免设备运行过程中受振动拉扯出现接头松脱、接触不良打火烧蚀的问题。插针安装腔的内部设置有定位筋条，装配时铜质插针可以顺着筋条推入预设位置，不需要额外打胶就能实现插针的周向固定，防止多次插拔后插针出现转动、退针的故障。外壳表面的XT60标识做了凹陷式设计，既不会因为长期摩擦导致标识磨损，也能在批量装配时帮助作业人员快速识别接头类型，减少产线错装概率。

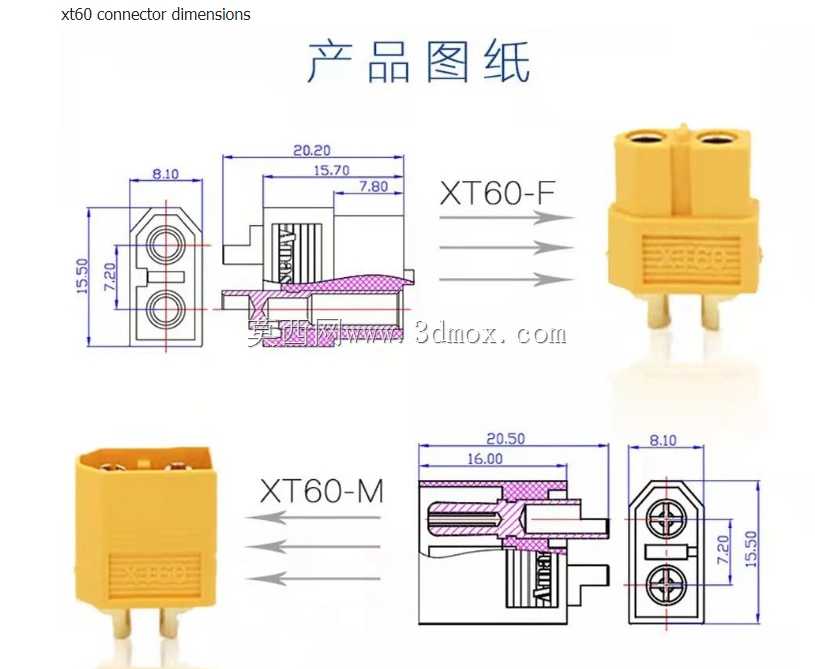

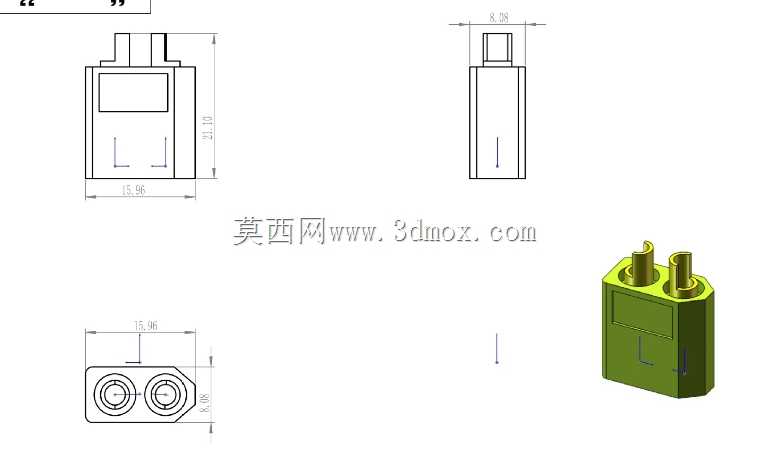

　　从安装边界尺寸来看，这款公头的主体外壳宽度控制在16mm左右，整体高度不含插针引脚为12mm，腔体深度刚好匹配母头的插入行程，对接后公母头的重合长度为8mm，既保证足够的爬电距离避免极间打火，也不会因为插入行程过长导致插拔操作费力。尾部的出线位置做了圆弧过渡处理，焊接完导线后套上热缩管不会出现线材被外壳棱角割破绝缘层的隐患，尾部的两个固定插脚可以直接穿过PCB板的对应安装孔进行波峰焊固定，也可以适配线对线的悬空对接场景，不需要额外设计固定支架就能满足不同安装方式的需求。

　　在功能特性设计上，公头的两个铜插针采用偏心圆柱结构，对接时插针的弹性接触片会沿着插针的斜面逐步张紧，全程插拔力保持线性变化，不会出现突然卡滞或者插入后松旷的问题。插针与外壳之间的配合间隙控制在0.1mm以内，既保证插针可以顺利压入外壳，也不会因为间隙过大导致插针晃动，接触电阻可以稳定控制在0.5毫欧以内，大电流持续通电时的温升不会超过30K，满足长时间满负载运行的安全要求。外壳的材质选用耐温尼龙材质，焊接时烙铁头短暂接触外壳不会出现融化变形，户外低温环境下也不会因为材质变脆导致插拔时外壳开裂。

　　实际选型使用时，需要注意公头的焊接引脚长度为5mm，PCB板上对应的焊盘直径需要设计为3mm，相邻焊盘的中心距为10mm，预留足够的走线间距避免高压差下出现拉弧。如果是用于线对线对接场景，焊接导线的线径不要超过10AWG，过粗的导线会导致尾部热缩管无法完全套入接头根部，容易出现导线铜丝外露的短路隐患。在结构装配环节，公头外壳的外侧设置有对称的导向斜面，和母头对接时不需要完全对准就能顺着斜面滑入对接位置，盲操作场景下也能顺利完成插接，适合设备内部空间狭窄、视线受阻的装配场景。

　　从长期使用的可靠性角度出发，这款公头的插针接触部位做了镀金处理，抗氧化能力相比普通镀锡插针提升明显，在潮湿户外环境下存放也不会出现接触表面氧化导致的接触电阻升高问题，正常插拔寿命可以达到1000次以上，完全满足消费级电子设备、工业小型测试设备的全生命周期使用要求。外壳的边角全部做了R0.5的圆角处理，装配作业时不会划伤操作人员的手指，批量组装时的作业安全性更好。
