直插四引脚RGB发光二极管结构设计

　　做电子实验样机、小批量功能验证板的时候，最常用的指示器件就是直插式RGB发光管，这次建模的四引脚款，是面包板搭电路、洞洞板焊样阶段的标配元件，和那种共阳或共阴的三脚RGB管不同，四引脚的引脚定义更清晰，四个引脚分别对应R、G、B三个发光极与公共极，不用额外查引脚排布就能快速接线，很适合教学实验、快速原型验证场景使用。

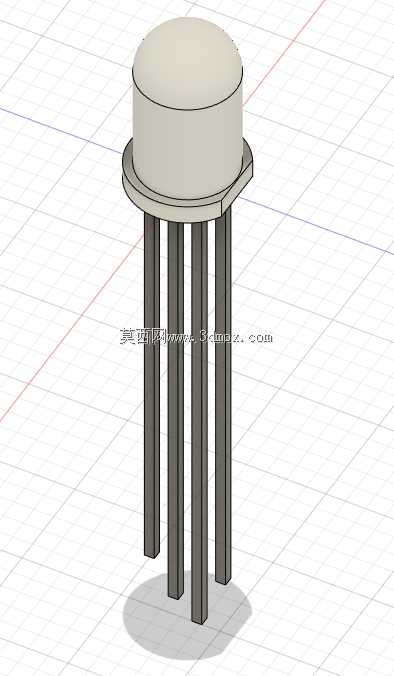

　　建模的时候最先敲定的是头部封装的尺寸，这类金属帽封装的直插LED，头部圆柱直径控制在8.2mm左右，顶部圆弧的曲率半径和圆柱半径保持一致，既还原了金属封装的圆润质感，也符合实际元件的光学出光角度设计——圆弧顶面可以让三个芯片发出的光线更均匀地向外扩散，不会出现局部亮斑，做状态指示的时候可视角度能达到120度以上，满足设备面板、实验板上的远距离观察需求。头部下方的法兰凸缘是建模时特意保留的结构，这个凸缘直径比头部圆柱大1.5mm，实际生产中这个结构是封装引脚定位、灌封密封的基准，在做PCB布局的时候，这个凸缘也能作为元件插装到位的限位，避免引脚插接过深导致发光面贴到PCB表面，影响出光效果。

　　引脚部分的设计完全匹配标准面包板的孔距，四个引脚的直径统一为0.5mm，引脚中心间距为2.54mm，刚好和面包板、通用洞洞板的标准孔距对齐，插装的时候不用扩孔，也不会出现引脚歪扭插不进去的情况。引脚长度设置为12mm，这个长度是经过实际使用验证的：插在标准面包板上时，穿过面包板接触层之后还能留出3mm左右的余量，既不会因为引脚太短导致接触不良，也不会因为引脚过长在面包板背面露出太多，造成相邻引脚短路。四个引脚的排布做了防呆设计，其中一个引脚相对于其他三个有0.8mm的偏移，对应公共极的位置，实际插装的时候不用反复核对引脚定义，只要找到偏移的引脚对准面包板上的电源或地孔位，就能快速完成接线，减少实验阶段的接线错误率。

　　从实际使用场景来看，这类RGB LED除了面包板实验，也常用在小型工控设备的面板状态指示、DIY电子作品的灯光效果实现上，建模的时候特意把三个发光芯片的位置做了等距排布，分别对应R、G、B三个通道，在头部封装内部，三个芯片呈120度夹角分布在公共极支架上，这样混光的时候不会出现某一个颜色偏亮的情况，通过PWM调节三个通道的电流大小，就能实现全彩的灯光效果，不管是做设备运行状态的颜色指示（比如绿色正常、黄色预警、红色故障），还是做呼吸灯、流水灯的效果展示，都能满足需求。

　　建模过程中对安装边界做了严格的校核，元件插装到PCB上之后，头部顶面距离PCB板面的高度为10.5mm，这个高度既不会因为元件太高导致设备面板盖合的时候碰到发光面，也不会因为太矮导致面板上的导光柱对准不到发光中心。法兰凸缘距离PCB板面的间隙控制在0.2mm，刚好可以在波峰焊的时候让焊锡均匀浸润引脚，不会出现虚焊、漏焊的情况，也不会因为间隙太大导致元件歪斜。另外，金属封装外壳的厚度设置为0.3mm，还原了实际金属帽封装的结构强度，既可以保护内部的发光芯片和绑定金线，也能起到一定的电磁屏蔽作用，在靠近高频电路的位置使用时，不会因为外界电磁干扰导致发光闪烁。

　　很多新手建模的时候容易忽略引脚的倒角，这次建模特意在每个引脚的末端做了0.2mm的45度倒角，实际生产中这个倒角是为了让引脚更容易插入PCB孔或者面包板孔，不会因为引脚端面的毛刺导致插装困难，也能减少插装时对面包板接触弹片的损伤，延长面包板的使用寿命。头部金属帽和法兰凸缘的连接位置做了0.1mm的圆角过渡，还原了实际封装冲压工艺的结构特征，不会出现尖锐的直角，避免在手工焊接的时候划伤手指或者导线绝缘层。

　　从结构设计的角度来说，这类通用直插元件的建模核心不是做外观的极致渲染，而是把所有和安装、使用相关的尺寸做精准还原，不管是用来做PCB的3D布局校验，还是用来做实验装置的装配模拟，都能直接调用，不会出现模型尺寸和实际元件不符导致的装配干涉问题。比如在做教学实验箱的内部结构设计时，把这个模型导入装配体，就能提前校验LED头部和面板导光孔的对位情况，确认引脚长度是否足够穿过PCB和面板之间的支撑柱，避免实际加工组装的时候才发现元件和结构件干涉，反复修改图纸浪费时间。

　　另外，建模的时候把三个发光通道的发光面做了独立的结构分区，后续如果要做渲染或者光学仿真，可以直接给三个发光面赋予不同的发光材质，模拟不同颜色点亮的效果，不用再额外拆分模型。内部的支架结构也做了简化还原，既保证了模型的轻量化，不会因为细节太多导致装配体卡顿，也保留了核心的结构特征，能清晰展示元件的内部构造，适合用来做电子工艺教学的演示模型，让初学者直观理解直插RGB LED的内部结构和工作原理。
