跳汰机转向手柄商检夹具三维结构

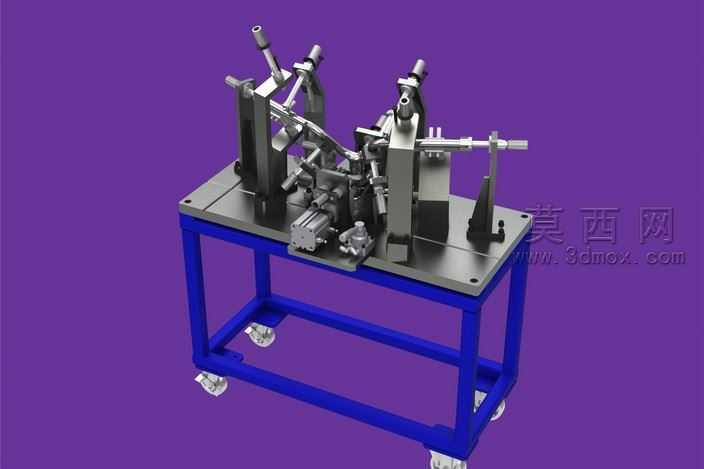

本作品为跳汰机转向手柄配套的商检夹具三维建模成果，整体采用带脚轮的移动式框架式结构设计，建模过程中严格遵循检测工装的定位基准原则，对夹具的各功能模块进行了精细化的参数化构建。模型底部为蓝色方管焊接成型的带脚轮支架，支架上层安装整块钢制工装安装平台，平台表面按照转向手柄的检测定位需求，布置了多组定位块、夹紧机构、基准校验组件与操作手柄结构。建模阶段对金属材质的表现做了针对性处理，支架部分赋予哑光蓝色喷塑金属材质，安装平台与定位夹紧组件赋予磨砂不锈钢与发黑处理钢材的材质属性，脚轮部分采用橡胶与金属结合的材质表现，通过渲染阶段的光影调整，清晰区分不同部件的材质质感与功能分区。结构设计上充分考虑商检环节的操作便捷性，所有夹紧操作手柄均布置在操作人员易触及的位置，定位组件完全贴合跳汰机转向手柄的待测轮廓，确保装夹过程快速稳定，检测基准统一无偏差。设计思路围绕转向手柄出厂前的商检验证需求展开，既保证夹具能够对转向手柄的关键装配尺寸、形位公差进行快速校验，又通过带脚轮的移动式结构满足车间不同工位间的流转使用需求，整体建模精度达到生产加工级标准，各部件间的装配间隙、运动行程均按照实际工装的使用要求进行了参数设定，可直接用于后续的工装加工出图与装配指导，完整还原了工业检测夹具从功能构思到结构落地的全流程设计逻辑，清晰展现了检具类产品定位、夹紧、校验、移动四大核心功能模块的结构实现方式。
