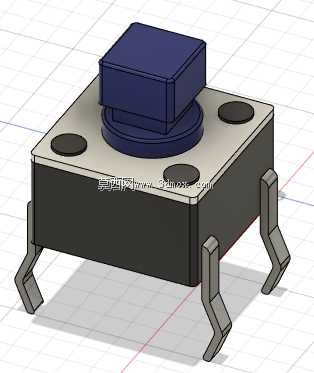

面包板用高柄轻触按键三维结构

　　做电子原型开发的工程师都清楚，面包板上搭试电路时，普通高度的轻触按键经常因为键帽太矮，手指按动时要么蹭到周边插好的杜邦线，要么需要刻意压低手指找按键位置，调试效率打折扣不说，频繁误碰还可能导致测试数据出错。这款高柄轻触按键的设计，首先就瞄准了面包板原型搭建的实际痛点，把键帽的按压面整体抬升，让手指在密集排布的面包板插孔区域也能精准触达按键，不用刻意调整手部姿态。

　　从结构设计逻辑来看，这款按键采用四脚直插的安装形式，四个引脚的间距完全匹配标准面包板的插孔间距，插装时不需要额外转接，直接就能卡入面包板的接触弹片，引脚的折弯角度经过反复校核，插入后不会出现歪斜、虚接的情况，哪怕多次插拔重复使用，引脚的形变量也控制在弹性范围内，不会因为反复弯折出现断裂。按键本体的基座采用方形结构，边长尺寸刚好适配面包板上相邻两排插孔的占位空间，安装后不会遮挡周边的插孔，不会影响周边电阻、电容、跳线等元件的插装，不会因为单个按键占用过多板上空间导致原型布线拥挤。

　　键帽部分做了加高处理，相比常规轻触开关的键帽高度高出近三分之一，按压行程和常规轻触按键保持一致，不会因为加高就改变按键的触发手感，按动时的反馈力度维持在适合手动操作的区间，既不会因为力度太轻容易误触发，也不会因为力度太重导致长时间按动手指酸痛。键帽顶部做了微凸的方形平面，手指接触时的定位感很强，哪怕视线不盯着按键，靠触感也能准确找到按压位置，适合调试过程中需要频繁触发信号的场景，比如单片机程序调试时的复位触发、信号输入测试，都能靠这个高键帽快速完成操作。

　　从实际应用场景来说，除了面包板原型开发，这款按键也可以直接焊接在通用PCB板上做临时测试按键，四个焊盘的尺寸适配常规0.8mm厚度的PCB板，焊接时引脚的吃锡效果均匀，不会出现虚焊、连锡的问题。按键基座的底部做了微小的定位凸点，焊接时可以卡在PCB对应的定位孔里，过波峰焊的时候不会因为锡流冲击出现位置偏移，适合小批量试产阶段的测试工装使用。

　　设计过程中，对按键的安装边界做了充分校核：按键安装后，本体距离PCB板面的高度、键帽抬升后的总高度、引脚伸出PCB背面的长度都做了明确的尺寸约束，不管是插装在面包板上还是焊接在PCB上，都不会和板上的其他低矮元件产生空间干涉。比如周边布置0805封装的电阻电容时，按键基座的侧壁和元件本体之间预留了足够的安全间隙，不会出现装配时互相顶靠的情况。按键的按压方向垂直于安装板面，按动时的侧向力被四个引脚均匀分散，不会因为长期按动出现引脚松动、基座歪斜的问题，使用寿命能满足原型调试和小批量测试工装的使用需求。

　　在结构细节处理上，按键基座的四个角做了微小的倒角，插装的时候不会刮蹭面包板的插孔壁，也不会在焊接时刮掉PCB上的阻焊层；键帽和基座之间的配合间隙控制得很小，日常使用时灰尘、焊锡碎屑不容易进入按键内部，能避免因为异物卡滞导致的按键失效问题。四个引脚的表面做了镀锡处理，不管是和面包板的弹片接触还是和PCB焊盘焊接，接触电阻都能维持在很低的水平，不会因为接触问题影响电路信号的传输，适合低频信号触发的电路场景使用。
