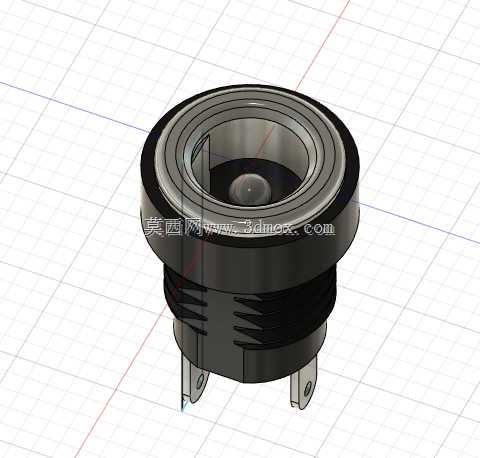

5.5x2mm规格DC电源插座母座结构

　　在低压直流供电的各类电子设备、小型工控终端、消费类电子产品的结构设计环节，板载或面板式安装的DC电源母座是极为常见的供电接入部件，本次涉及的5.5x2mm规格DC母座，是行业内应用覆盖面极广的一款通用接插件，从桌面式小型电源适配器供电的路由器、光猫，到嵌入式工控板、小型检测仪器、桌面3D打印机控制盒，再到儿童电动玩具、便携储能设备的外接充电口，都能见到该规格接插件的身影。

　　从实际使用场景出发，这类母座承担的核心作用是实现直流电源的可靠导通与物理固定，设计时首先要考虑的是公头插入后的配合公差，5.5mm为外层接触套的内径尺寸，2mm为中心插针的适配孔径，这两个尺寸的公差控制直接决定了公头插入后的接触稳定性——若内孔尺寸偏大，公头插入后会出现旷量，轻微晃动就可能导致接触不良、供电中断，若尺寸偏小则会出现公头插拔阻力过大，长期使用会磨损公头镀层，甚至出现插针弯折的问题。该款母座采用外层弹性接触铜套加中心弹性接触簧片的结构，外层铜套带多道开槽设计，依靠铜材自身的弹性抱紧公头外层金属壳体，既保证足够的接触面积降低接触电阻，又能提供适中的插拔阻尼感，避免正常使用过程中公头意外脱落。

　　安装结构上，这款母座采用卡装式面板固定结构，主体外侧带一圈限位法兰，法兰下方设置多道倒齿状的卡紧筋，安装时仅需在面板或设备壳体上开出对应直径的安装圆孔，将母座从面板外侧推入安装孔，卡紧筋会在穿过安装孔后卡在面板内侧，配合法兰面的限位实现轴向固定，不需要额外打螺丝固定，能大幅提升组装环节的效率，适合批量生产的消费类电子产品组装工艺。母座尾部伸出两个直插式焊片，焊片表面做镀锡处理，适配波峰焊或手工焊接工艺，焊片的间距与伸出长度经过匹配设计，既可以直接焊接在PCB板的对应焊盘上做板载安装，也可以通过导线焊接引出，适配不同的设备内部布线需求。

　　从结构设计的细节来看，母座的主体绝缘部分采用耐温阻燃的工程塑料注塑成型，能够承受焊接过程中的高温，不会出现焊接受热变形、绝缘层融化的问题，同时绝缘材料的绝缘电阻满足低压直流供电的安规要求，避免出现引脚间短路的风险。金属接触部分采用铜合金基材，表面做镀镍处理，兼顾导电性能与抗氧化能力，长期在常规室内环境下使用不会出现接触表面氧化导致的接触电阻升高、发热等问题。母座的中心接触端设计有防过插的限位结构，公头插入到额定深度后会被限位台阶挡住，避免公头插入过深顶坏内部接触簧片，同时内部的接触簧片做了弧度优化，公头插入时簧片的形变处于材料弹性形变范围内，能够承受上千次的反复插拔而不出现弹性衰减。

　　在结构选型与建模过程中，需要重点关注几个安装边界尺寸：首先是面板安装孔的直径公差，需要匹配母座卡紧筋的最大外径与法兰的外径，保证推入后卡紧可靠，法兰面能够完全贴住面板表面，不会出现缝隙；其次是母座尾部焊片的伸出长度与位置，若做板载安装需要匹配PCB上焊盘的位置与板厚，避免焊接后母座本体翘起、与PCB之间出现间隙；另外要注意母座插入公头后的整体深度，预留足够的公头插拔空间，避免设备外壳或内部其他部件干涉公头的正常插拔。在实际的设备结构设计中，这类通用接插件的选型直接影响设备的使用可靠性，很多小型电子设备出现的供电接触不良问题，往往都是因为母座的接触结构设计不合理、安装固定不牢导致的，这款卡装式5.5x2mm DC母座的结构设计，刚好平衡了组装效率、接触可靠性与成本控制的需求，因此成为低压直流供电场景下的主流选型方案。建模过程中需要准确还原卡紧筋的角度与尺寸、接触铜套的开槽结构、焊片的位置与厚度，这些细节直接影响后续结构设计时的干涉检查与安装模拟的准确性，若忽略了卡紧筋的倒齿角度，可能会在做安装模拟时出现安装阻力计算错误，实际生产时出现装配困难的问题；若接触套的内径尺寸建模偏差，则会影响公母配合的公差分析结果，导致选型判断失误。
