直插式电路板调节电位器结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:901086
  • 直插式电路板调节电位器结构设计

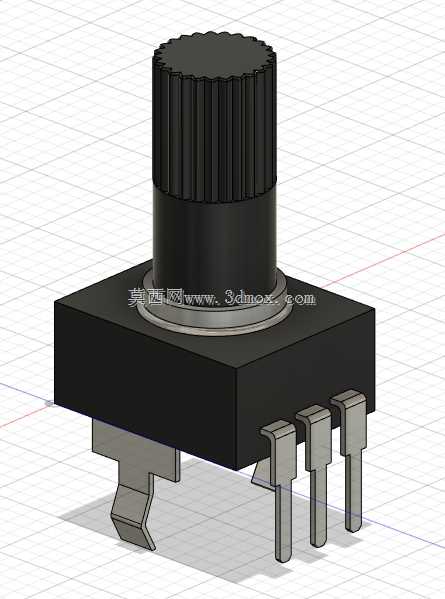

  这款直插式电位器是面向电路板级信号调节场景设计的基础电子元件,日常在各类模拟信号调理电路、电源输出微调回路、传感器校准模块中都能见到它的身影,核心作用是通过旋钮转动改变自身接入回路的电阻值,实现对分压比、信号增益、参考电压等参数的连续可调,是小功率模拟电路里最常用的可调元件之一。从结构设计逻辑来看,这款电位器采用了方型基座加顶部旋钮的经典布局,基座部分采用耐高温工程塑料注塑成型,能够耐受波峰焊、回流焊过程中的短时高温,不会出现基座变形、引脚移位的问题,基座底部伸出的五根引脚里,两根为电位器本体的固定引脚,另外三根为电阻体两端引脚与滑动抽头引脚,引脚采用镀锡铜合金材质,既有足够的机械强度,在插装过孔后也能保证焊锡浸润性良好,避免出现虚焊、脱焊的工艺问题。顶部的调节旋钮采用竖纹滚花设计,旋钮直径与基座宽度做了匹配设计,既不会因为旋钮过大占用过多电路板上方的空间,也能保证手动调节时有足够的摩擦力,不需要借助专用工具就能完成参数微调,旋钮与内部转轴的配合采用过盈卡接结构,长期调节不会出现旋钮打滑、脱落的问题,转轴与基座之间的阻尼经过调校,转动时手感均匀,没有卡顿或松垮的情况,能够保证调节参数时的精度,不会因为轻微触碰就出现阻值偏移。

  从安装边界来看,这款电位器采用标准2.54mm间距的直插引脚设计,能够直接适配通用洞洞板、量产PCB板的过孔布局,基座的方形轮廓在PCB布局时可以直接按照矩形占位做封装设计,不需要预留额外的异形避让空间,基座底部与PCB板面贴合后,引脚伸出板面的长度控制在标准焊接工艺要求范围内,剪脚后不会出现引脚过长导致的相邻线路短路问题。电位器的整体高度控制在常规板载元件的高度区间内,不会因为元件过高影响设备外壳的装配,也不会对周边低矮元件形成空间遮挡,方便生产过程中的插件、焊接、检测工序操作。

  在实际功能特性上,这款电位器的电阻体采用碳膜材质,线性度能够满足常规民用、工业级电子设备的调节需求,转动寿命可以满足日常设备参数校准、工况微调的使用频次要求,不会因为几十次的调节就出现电阻体磨损、接触不良的问题。滑动触点采用弹性金属材质,始终与电阻体保持稳定的接触压力,在设备存在轻微振动的使用场景下,也不会出现接触跳变、参数漂移的问题。在电路设计选型时,这款电位器可以直接套用标准的直插电位器封装,不需要单独开模定制,能够有效降低电路板的设计与生产成本,在小功率电源模块、音频调节电路、传感器信号校准电路、工控板卡参数调节回路中都可以直接选用,既可以作为生产时的校准调节元件,也可以作为用户端的功能调节旋钮使用。

  建模过程中对电位器的各部分配合公差做了还原,包括引脚的直径、基座的安装孔位、旋钮的转动行程都按照实际量产元件的参数做了匹配,在做电路板三维装配验证时,可以直接导入该模型检查元件与周边结构件、其他电子元件的空间干涉情况,提前发现布局时的高度冲突、位置重叠问题,避免实际打样后出现元件装不上、旋钮被外壳挡住无法调节的问题。基座侧面的定位凸台结构也在模型中做了还原,该结构可以在插件时起到辅助定位的作用,避免元件插装时出现歪斜,保证焊接后元件的整齐度,也能在长期使用中分担引脚受到的外力,避免引脚因为受力出现开焊。旋钮顶部的平面设计可以方便用户标记初始调节位置,在设备校准后可以通过点漆、贴标等方式标记标准位置,方便后续维护时快速复位参数。
