Arduino旋转编码器控制模块结构

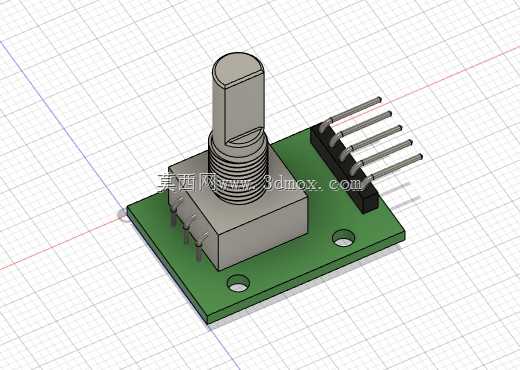

　　旋转编码器模块是嵌入式控制系统中常见的人机交互输入器件，主要用于角度位置、旋转方向与脉冲计数的采集，常配合Arduino、树莓派、ESP32等微控制器完成参数调节、菜单选择、步进控制和位置反馈。该三维结构完整呈现了编码器本体、安装基板、排针接口以及固定孔位之间的装配关系，适合在电控箱面板、教学实验平台、小型自动化设备控制面板和DIY智能硬件中进行空间校核。

　　从实际用途看，这类模块通过旋转轴输出两路相位差信号，控制器依据脉冲顺序判断正反转，并可借助轴端按键实现确认、复位或模式切换。相比普通电位器，旋转编码器不受机械转角终点限制，能够连续循环调节，适合音量、速度、坐标、阈值等需要反复增减的参数输入。建模时将编码器金属外壳、螺纹锁紧段、滚花轴套、轴杆、端子引脚和PCB承载板分别表达，能够清楚反映面板安装时螺母压紧、轴帽伸出高度以及板后接线空间。

　　结构设计上，绿色基板承担元件定位与电气连接承载作用，板上两个圆形安装孔用于螺丝固定，孔位边缘与编码器本体保持足够间距，可避免装配工具与金属外壳干涉。编码器主体位于基板一侧，采用方形金属底座配合上部螺纹圆柱，典型面板安装逻辑是让螺纹段穿过面板开孔，再由锁紧螺母从外侧固定；轴杆顶端的扁位或切削面用于安装旋钮，增强周向传动可靠性。另一侧设置四针排针，引脚顺序对应电源、接地、两相脉冲或开关信号，排针向外倾斜排布，便于在三维布线中检查杜邦线插接方向和插拔余量。

　　外形边界方面，模型高度主要由编码器轴杆和螺纹段决定，板面以上需要预留旋钮安装与手指操作空间，板面以下则要考虑引脚焊接高度和连接器插拔半径。基板宽度需覆盖编码器底座与排针区域，长度方向在排针末端外侧保留少量安全距离，防止导线过度弯折。将该模块放入整机装配时，应重点核对面板开孔直径、螺母锁紧厚度、轴杆伸出长度、PCB距箱体内壁间隙以及排针附近线束弯曲半径；若设备存在振动，还可在基板固定孔处增加减震垫或采用支撑柱固定，以减少焊点受力。整体结构简洁，接口明确，既能作为电子控制模块的外观验证件，也可用于教学演示、面板布局和嵌入式设备装配干涉检查。
