班轮雨刷钢丝绳导向滑轮结构

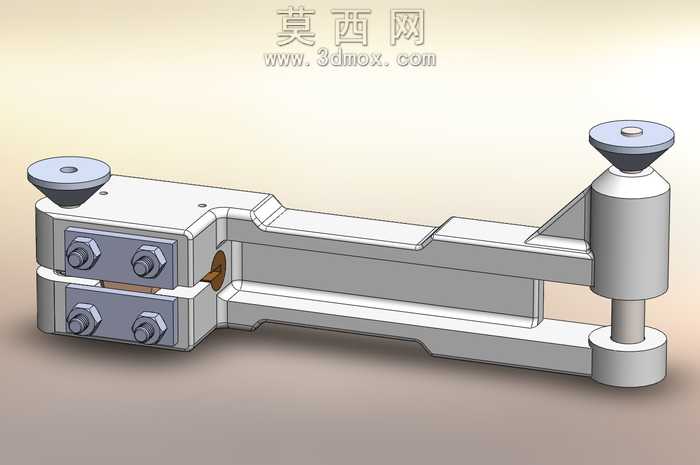

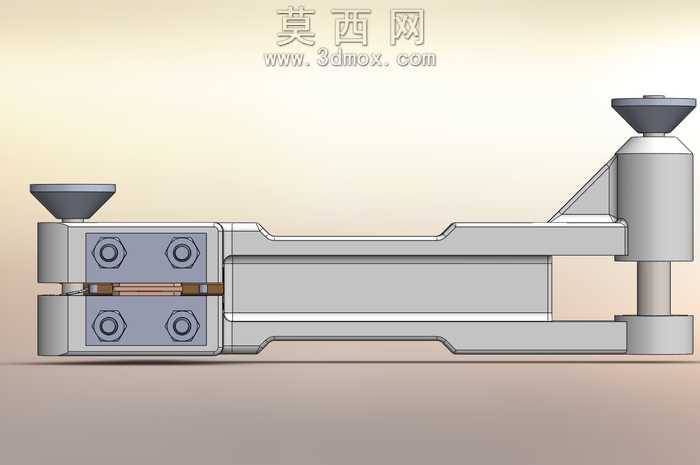

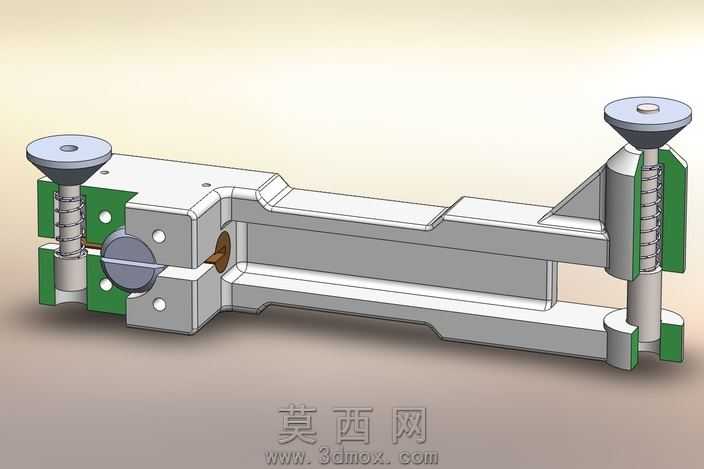

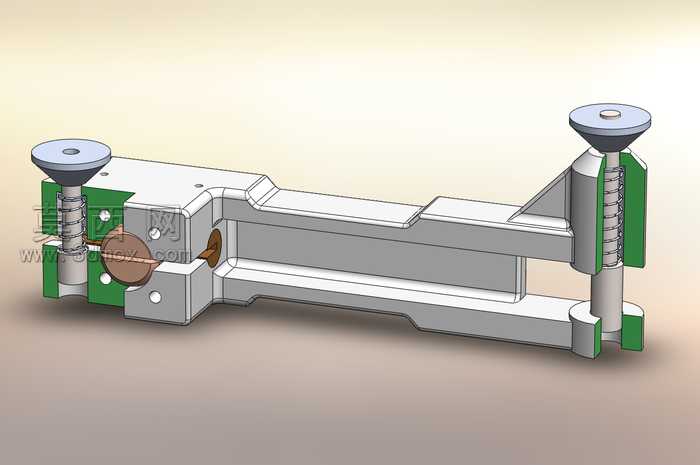

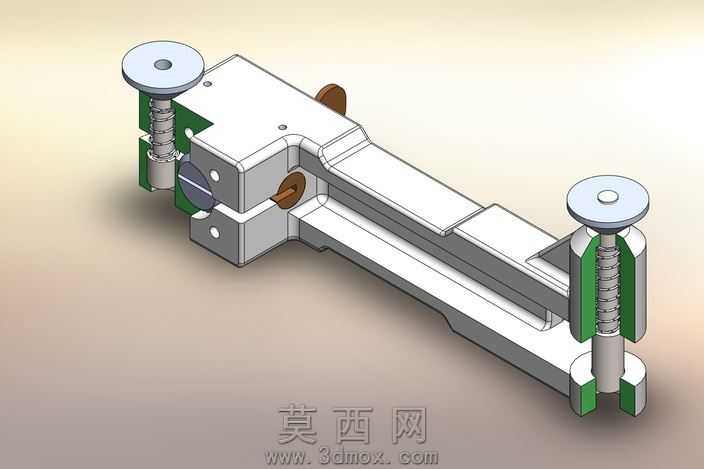

该三维模型采用SolidWorks软件完成全参数化建模，整体建模过程遵循机械结构设计的装配逻辑，先完成单个零件的特征绘制，再通过同轴、面重合、间隙配合等装配约束完成整体组装，最终通过渲染模块输出展示效果图。模型主体为长条形一体式承载臂结构，采用铝合金材质设定，渲染时赋予亚光银灰色金属材质，还原铝制件轻便、耐腐蚀的硬件特性，表面做轻微磨砂质感处理，避免高反光带来的结构展示失真。模型左端设置双层夹板夹持结构，每块夹板通过两个内六角螺栓实现锁紧固定，螺栓建模还原了六角头、螺纹段的细节特征，夹板与承载臂为一体化铣削成型结构，中间预留钢丝绳穿入的导向通道，保证钢丝绳进入结构时尽可能保持平直状态，减少弯折带来的磨损。模型右端设置立式滑轮安装座，上下两端配置带锥形定位头的限位结构，中间安装可自由转动的导向滑轮，滑轮与安装座之间通过销轴实现转动配合，销轴与座体采用过盈配合固定，滑轮可绕销轴顺畅转动，为钢丝绳提供第一个转向支撑点，避免钢丝绳与刚性结构直接摩擦。整体结构设计思路围绕钢丝绳的平顺导向需求展开，所有棱角位置均做圆角过渡处理，既符合铝制件的加工工艺特性，也避免锐边对钢丝绳造成割损，各装配位置预留合理的安装间隙，保证实际装配时零件可顺利组装，同时兼顾结构的整体刚性，避免承载臂在钢丝绳拉力作用下发生形变。渲染阶段采用柔和的漫反射光源，从模型斜上方打光，清晰呈现各部分的结构层次、螺栓的排布位置、滑轮的装配关系，材质区分明确，铝制主体的金属质感、螺栓的钢件质感、滑轮端面的非金属限位垫质感均做了差异化处理，让观看者可以清晰识别各部分的零件属性与装配关系，完整还原了雨刷系统中班轮导向结构的设计细节与功能逻辑。
