单活塞往复式发动机结构展示模型

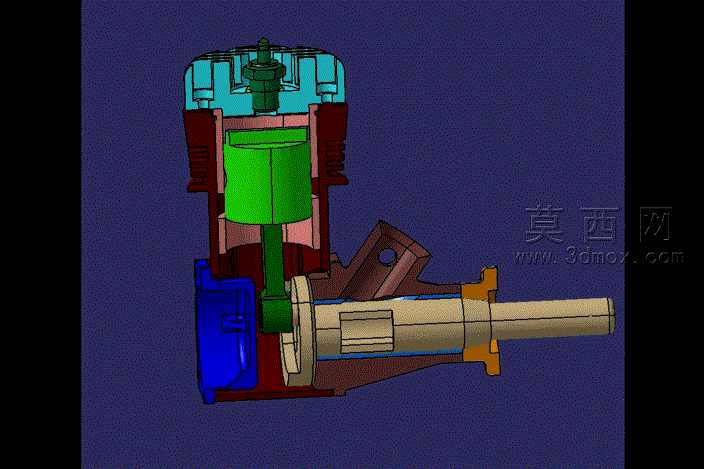

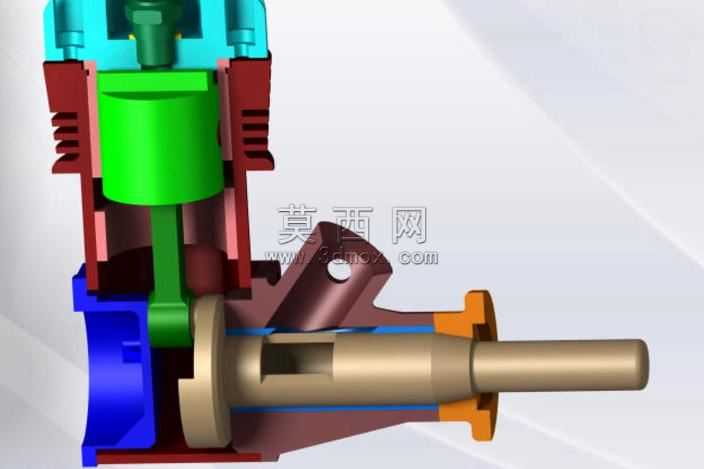

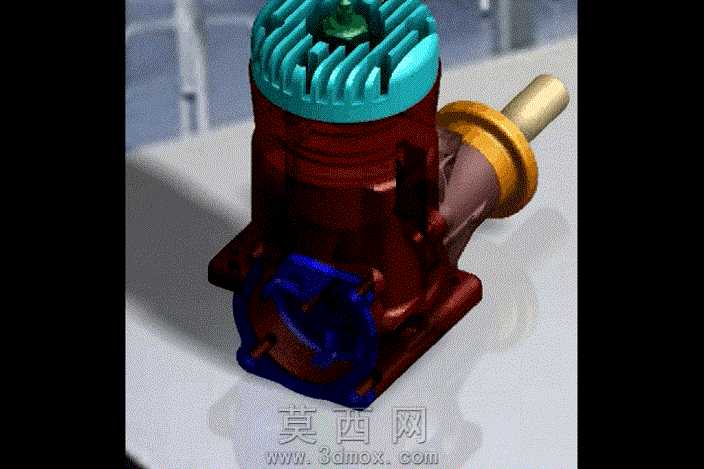

本模型为单活塞往复式发动机结构展示三维模型，采用三维建模软件完成全参数化实体建模，建模过程严格遵循内燃机经典结构设计逻辑，对各核心零部件进行独立建模后完成总装配，清晰还原活塞式发动机的核心运动传递路径。模型对气缸体、活塞、连杆、曲轴、缸盖等核心部件进行了分色材质赋予，不同功能部件采用差异化的高对比度色彩区分，其中活塞部件采用亮绿色哑光材质，气缸套采用红色半透明质感材质，曲轴箱体采用蓝色与棕褐色金属质感材质，曲轴输出轴采用黄铜色金属材质，各部件材质渲染贴合实物质感同时兼顾结构辨识度，无需剖切即可直观观察内部组件的装配位置与配合关系。结构设计上完整还原了曲柄连杆机构的核心配合逻辑，活塞与气缸壁保留合理的配合间隙，连杆小头与活塞销、连杆大头与曲轴曲柄销均按照实际铰接配合关系设置装配约束，曲轴主轴颈与箱体轴承位设置同轴度配合约束，可直观演示活塞往复直线运动转换为曲轴旋转运动的完整过程。建模过程中对发动机的散热鳍片、曲轴输出端法兰、箱体加强筋等细节结构均做了还原，兼顾了结构展示的直观性与机械设计的严谨性，模型未集成螺栓等标准紧固件至总装配文件，可清晰展示核心运动组件的相对位置关系，适合用于内燃机结构原理演示、机械设计教学参考等场景，能够帮助观者快速理解往复式活塞发动机的核心工作原理与结构组成。
