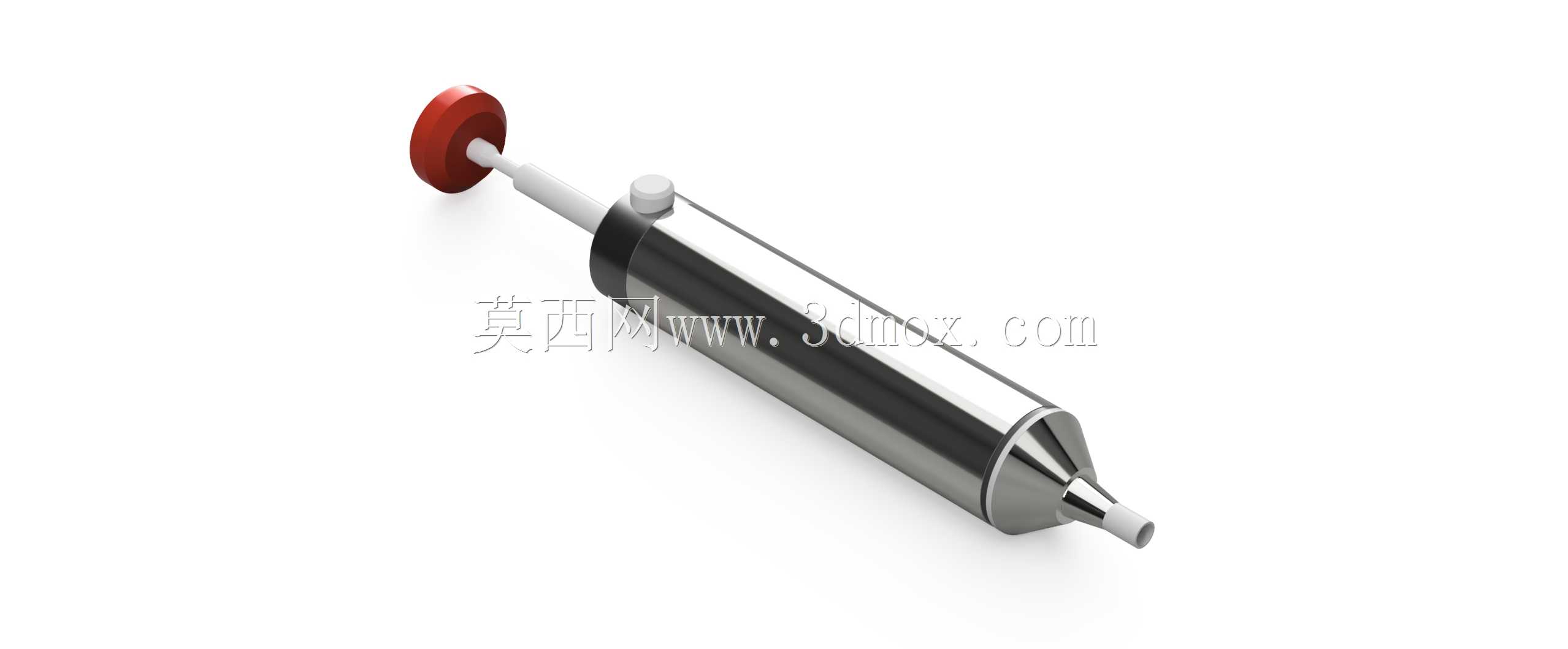

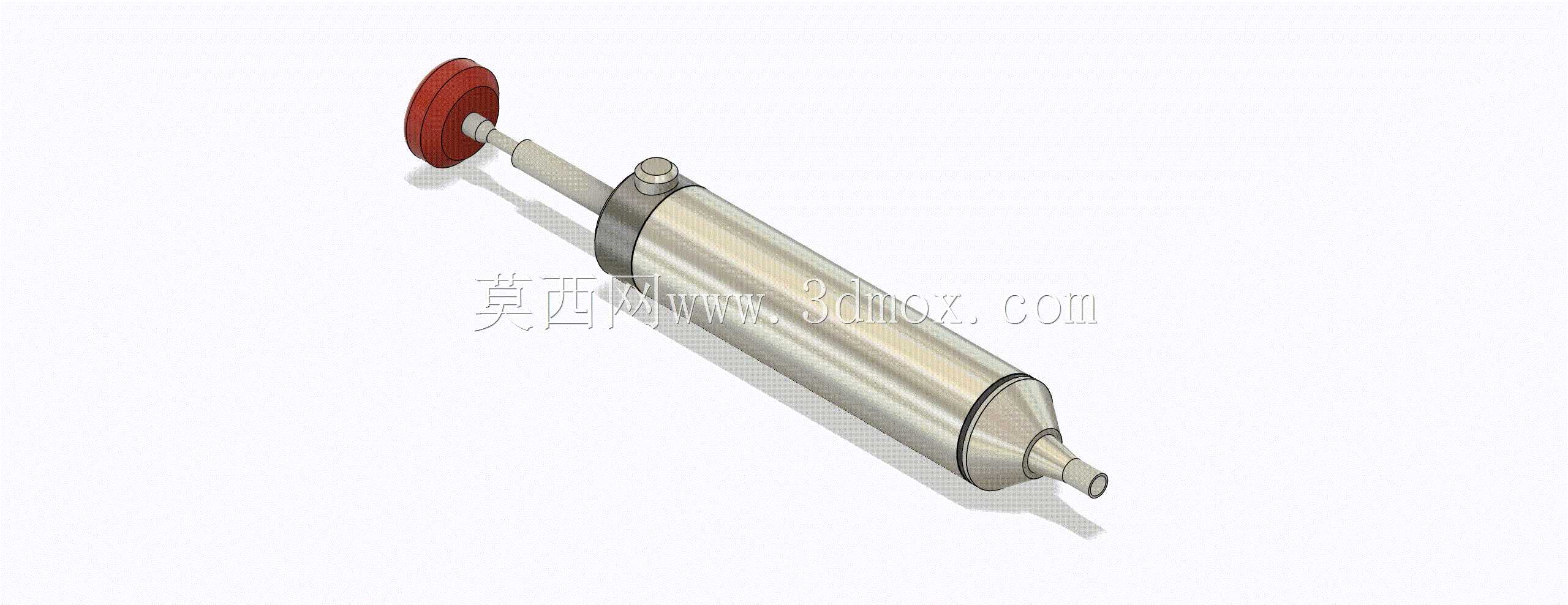

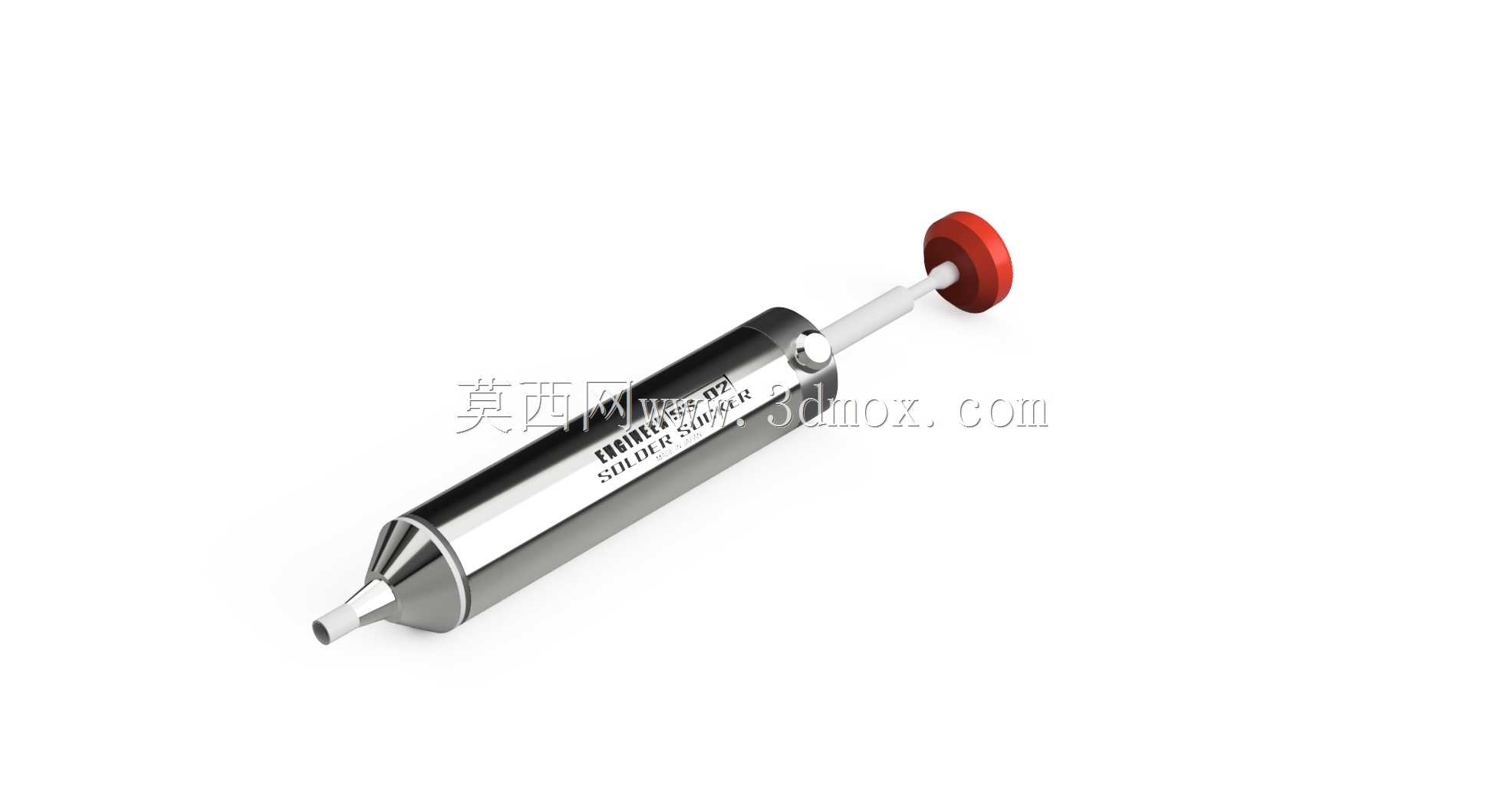

电子维修用硅胶头手动吸锡器结构设计

　　从结构组成来看，该吸锡器主要分为按压驱动端、活塞缸体、吸嘴连接段三个核心部分，尾部的按压帽采用硬质耐磨材质制作，表面做了防滑的边缘凸起处理，按压复位时的回弹阻尼经过调校，既不会因为弹力过大造成按压力度过高，也不会因为弹力不足导致负压建立速度过慢，影响吸锡效率。中间的缸体部分采用薄壁金属结构设计，内壁做了高精度的光滑处理，活塞与缸壁之间的密封件采用耐温橡胶材质，既可以保证活塞往复运动时的气密性，维持足够的负压吸力，也能耐受少量飞溅的高温焊锡，避免长期使用后密封件老化失效。前端的吸嘴连接段采用锥面过渡结构，搭配可更换的硅胶吸嘴，硅胶材质本身具备一定的耐高温特性，接触熔融焊锡时不会快速熔化变形，同时锥面的吸嘴头部可以更好地贴合不同尺寸的焊盘表面，减少吸锡过程中的漏气问题，提升单次吸锡的清除率。在设计思路上，这款吸锡器没有采用复杂的电动负压结构，完全依靠机械结构实现负压产生，整体结构没有易损的电子元件，日常使用时的维护成本极低，仅需要定期更换前端吸嘴、清理缸体内积存的焊锡残渣即可维持正常使用。在电子装联、线路板返修、元器件拆焊的作业场景中，手动吸锡器是一线操作工人、电子维修工程师最常接触的手持辅具之一，这类工具的核心作用是在焊锡熔融状态下，通过负压吸力将焊盘表面、元器件引脚周围的液态焊锡吸除，避免焊锡残留造成的引脚短路、焊盘堵孔问题，为后续的元器件更换、线路修复提供干净的作业面。这款硅胶头吸锡器的整体结构采用手持笔式布局，整体重心靠近握持的中段位置，长时间单手握持操作时不易产生手腕疲劳，适配桌面维修、户外设备抢修等不同作业姿态下的使用需求。

　　外形尺寸方面，整器长度控制在单手握持的舒适区间，最大外径适配成年人手掌的握持范围，不需要额外的安装固定结构，完全依靠手持操作即可完成所有作业动作，作业时的操作边界仅需要预留出手指按压尾部的活动空间即可，不会对周边的线路板元器件造成磕碰。实际使用过程中，这类手动吸锡器的吸力大小与活塞的行程、缸体的气密性直接相关，该结构的活塞行程经过优化，单次按压复位即可产生足够的负压，对于常规通孔插装元件的引脚焊锡，单次吸除即可清理干净，针对多引脚的密集焊盘，也可以通过多次连续操作完成焊锡清除，不会因为吸力不足造成焊锡残留。

　　与常见的塑料缸体吸锡器相比，金属缸体的结构抗摔性更强，日常作业中不慎从工作台面掉落也不会出现缸体开裂、活塞卡滞的问题，适合车间、维修站点等复杂作业环境下的长期使用。前端的吸嘴采用可替换设计，针对不同的作业场景，可以更换不同口径的吸嘴，比如针对细间距的表贴元件，可以更换小口径吸嘴避免损伤周边的小型元件，针对大尺寸的接地焊盘，可以更换大口径吸嘴提升单次吸锡的容量。结构设计上还考虑了日常清理的便利性，缸体与前端连接段采用可拆卸结构，长期使用后积存的焊锡残渣可以直接拆开缸体进行清理，不会因为残渣卡滞活塞造成操作阻力变大。

　　在电子制造返修环节，这类手动吸锡器是焊接工位的标配工具，相比电动吸锡器，它不需要外接电源或者气源，不受作业场地的供电条件限制，外出上门维修、野外设备抢修时都可以随时使用，同时整体重量更轻，随身携带不会增加过多的负重。对于结构设计从业者来说，这类手持工具的建模重点在于各部件的配合公差设计，活塞与缸体的配合间隙既要保证活塞运动顺畅，又要保证密封性能，锥面连接段的同轴度需要控制在合理范围内，避免吸嘴安装后出现歪斜，影响吸锡时的贴合度。尾部的复位弹簧参数选择也需要结合实际操作手感，弹簧弹力过大容易造成按压时手部受力过大，弹力过小则会导致活塞复位速度慢，负压建立不足，无法有效吸除熔融焊锡。此外，吸嘴与连接段的固定结构需要保证拆装便捷，同时在使用过程中不会因为负压作用出现吸嘴脱落的问题，这些细节设计都直接影响工具的实际使用体验。
