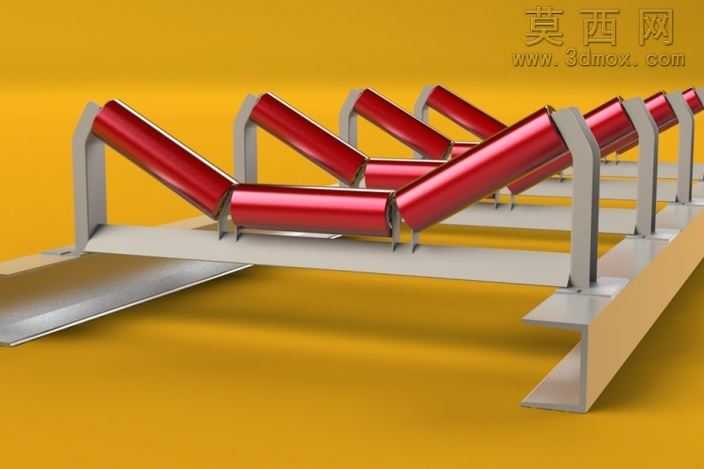

槽型托辊组带式输送机三维结构模型

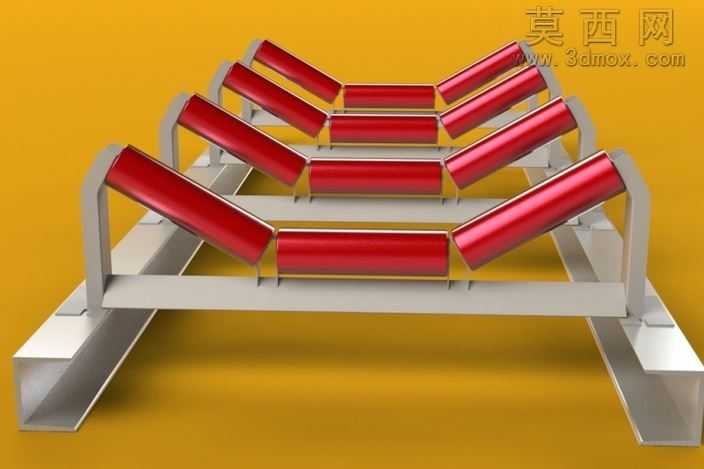

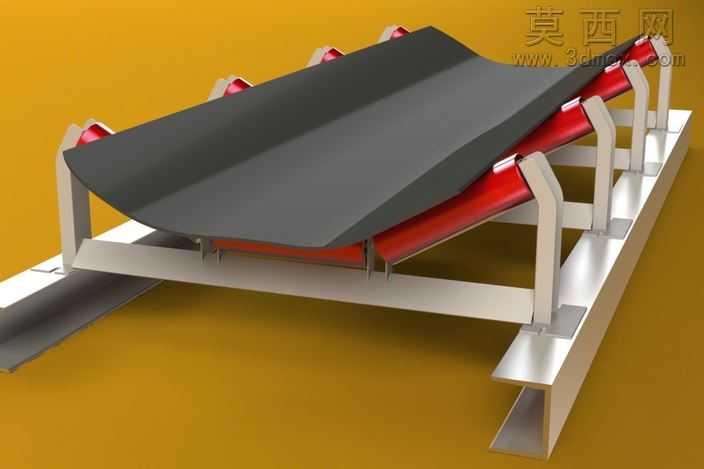

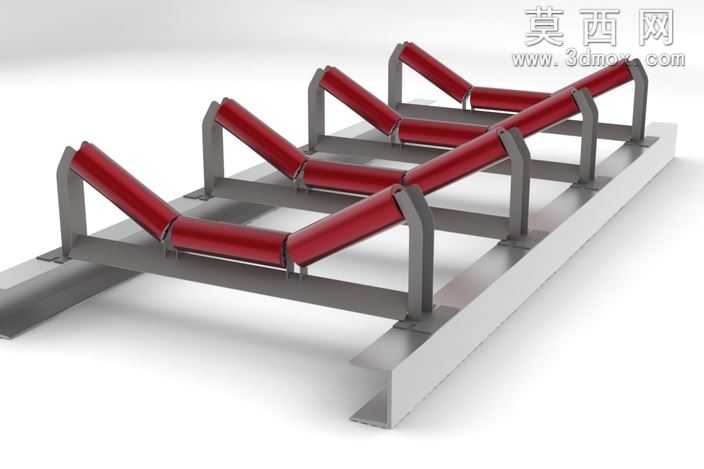

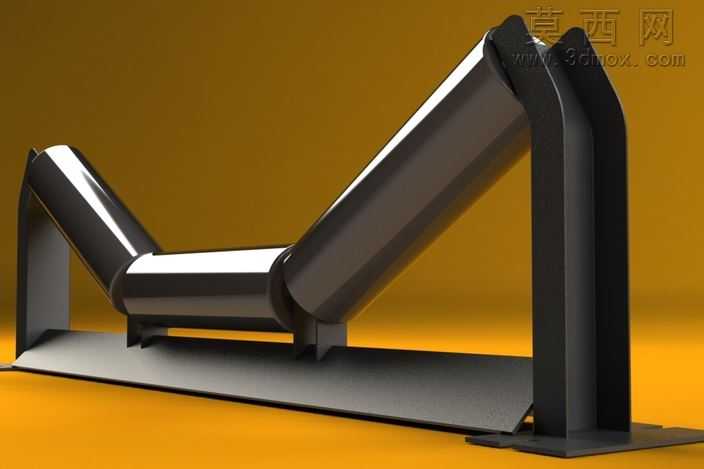

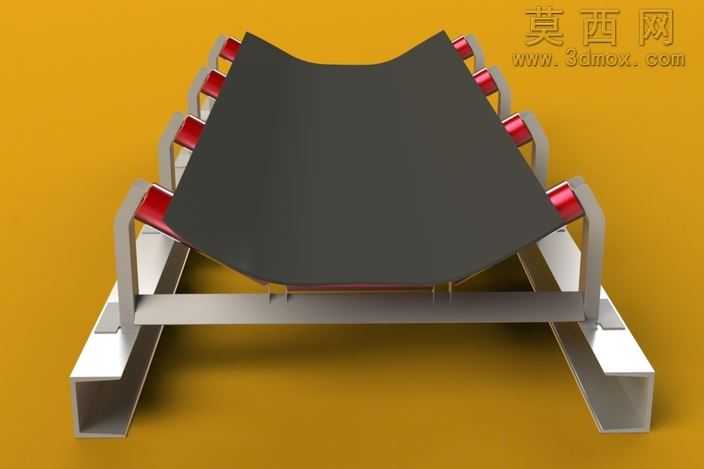

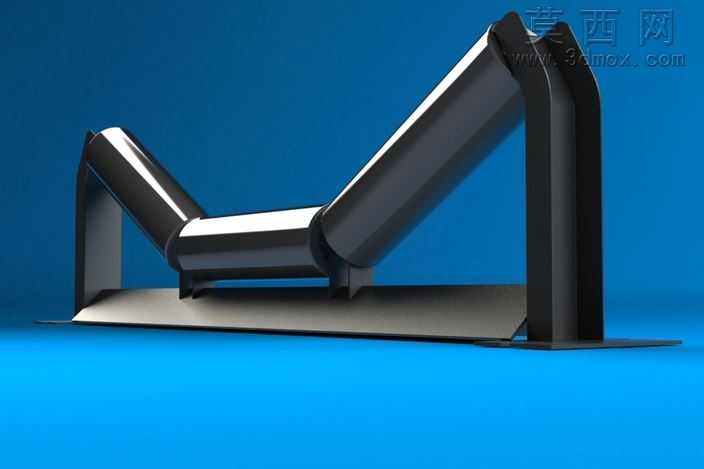

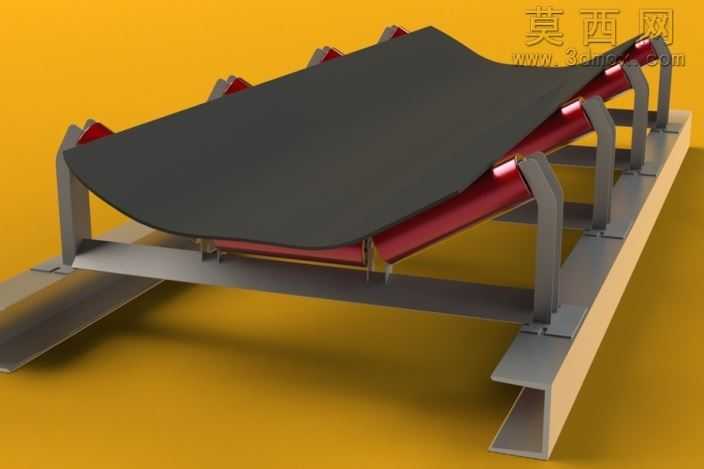

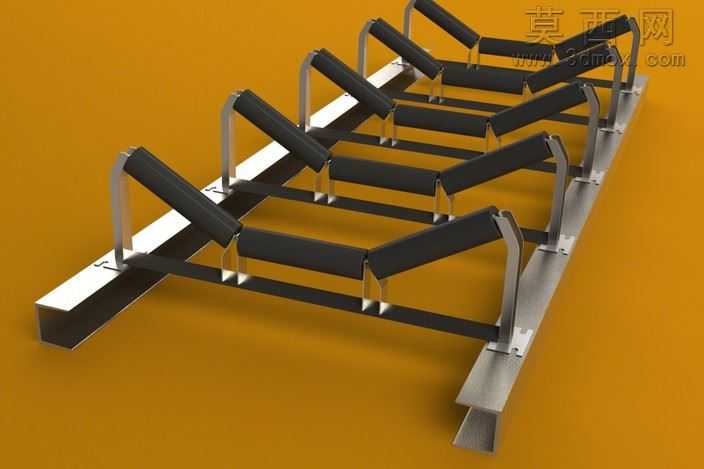

本模型为槽型托辊组结构的带式输送机中段承载段三维模型，采用三维机械设计软件完成全参数化建模，整体结构还原了带式输送机承载分支的核心构造。建模过程中严格遵循带式输送机的设计规范，对各部件的装配关系进行了精准约束：主体机架采用标准槽钢作为纵向主梁，横向通过等间距布置的托辊支架实现固定连接，所有金属结构件均按照型钢实际截面尺寸绘制，还原了型材的倒角、安装孔位等细节特征。托辊组采用经典三节式槽型托辊结构，两侧侧托辊呈倾斜布置，中间托辊水平设置，形成符合散料输送要求的槽角，托辊的辊体、轴端、轴承座、安装挂钩等细节均做了精细化建模，托辊与支架的铰接配合关系完全还原实际安装状态，可直观展示托辊的转动自由度与安装定位方式。渲染阶段采用金属材质与橡胶材质的差异化表现：机架与托辊金属部件赋予哑光钢材材质，调整金属粗糙度与反射参数还原碳钢构件的真实质感，托辊外层的橡胶包胶层赋予深黑色哑光橡胶材质，调整材质的漫反射与凹凸参数模拟橡胶表面的细微纹理，背景采用暖橙色纯色背景突出模型主体结构，通过三点布光方案打出金属构件的边缘高光，清晰区分不同部件的材质边界与结构层次。设计思路围绕带式输送机的承载功能展开，重点还原槽型托辊组对输送带的承托形态，槽型截面可有效增大输送带的物料装载截面积，防止散料在输送过程中撒漏，等间距排布的托辊组可为输送带提供连续均匀的支撑，避免输送带在物料重力作用下出现过度下垂。模型中各部件均为独立可编辑的实体特征，可根据实际设计需求调整托辊间距、槽角角度、机架截面尺寸、托辊直径等参数，适配不同带宽、不同输送能力的带式输送机设计场景，完整呈现了带式输送机承载段的装配逻辑与结构组成，可用于机械结构教学、输送设备方案展示、非标设备设计参考等场景，模型装配无干涉，各部件的配合间隙符合实际机械加工与装配的公差要求。
