带视觉检测工位的皮带输送设备

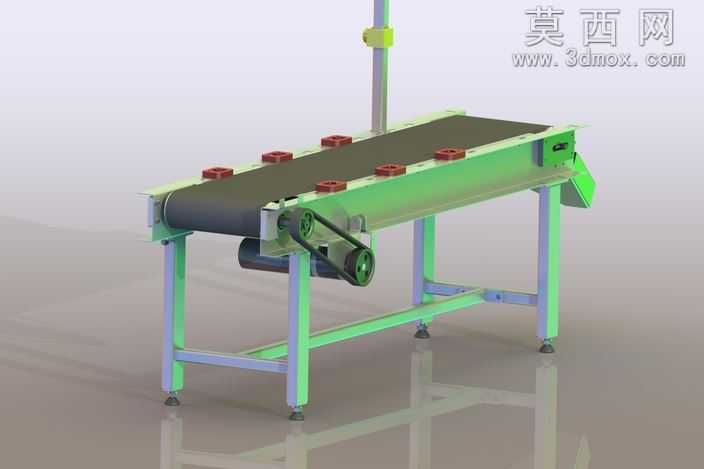

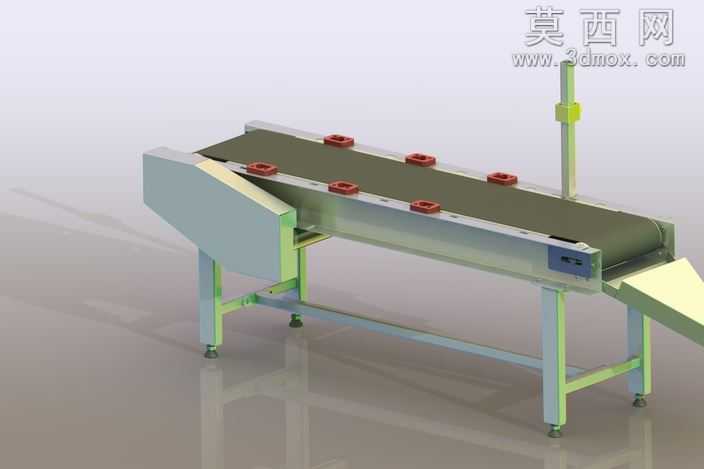

本模型为带视觉检测工位的皮带输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业输送设备的实际设计规范，对各部件的装配关系、尺寸比例进行了精准还原，可直接用于方案展示、结构参考与教学演示。模型整体以皮带输送主体为核心，搭配立式检测安装支架、可调支撑脚架、端部导料溜板等结构组成，各部件层级划分清晰，装配约束完整，无冗余建模特征与破面问题。渲染阶段采用工业级写实材质方案：输送皮带采用哑光深绿色橡胶材质，还原橡胶表面细微的颗粒质感与低反光特性；设备主体机架采用喷塑浅绿金属材质，模拟工业钣金喷塑后的细腻磨砂质感，边缘做轻微倒角处理避免生硬棱角；端部驱动端护罩采用银灰色金属烤漆材质，还原冷轧钢板折弯焊接后的平整漆面效果；支撑脚架的可调脚杯采用黑色橡胶垫搭配镀锌金属螺杆的材质组合，还原脚杯的防滑与调节功能特性；立式检测支架采用同机架色系的喷塑金属材质，顶部安装块做亮色标识处理，突出检测工位的功能位置；皮带上的定位挡块采用红色硬质塑料材质，模拟工业输送线上常用的物料定位挡块的视觉效果。结构设计上，该输送设备采用两端辊筒张紧皮带的结构形式，机架下方设置横向加强横梁提升整体结构刚性，四组支撑脚架均配备可调脚杯，可适应不平整的安装地面，调节输送线的水平度；输送线出料端设置倾斜导料溜板，可将输送完成的物料顺滑导向下一工位；立式支架垂直安装在输送线侧方，预留了视觉相机、检测传感器的安装位置，可配合外接检测设备完成物料颜色识别、外观检测等功能，皮带上均匀布置的红色挡块可对输送物料进行等距分隔，保证物料经过检测工位时位置统一，提升检测精度。设计思路围绕视觉检测配套输送的实际需求展开，在保证常规皮带输送功能的基础上，优化了检测工位的安装兼容性，整体结构简洁实用，无多余复杂结构，既符合工业现场的设备布局逻辑，也便于后续根据实际需求对支架高度、皮带宽度、挡块间距等参数进行调整修改，模型整体渲染光影柔和，背景采用浅灰渐变环境，突出设备本身的结构细节与材质质感，能够清晰展示设备的整体形态与各功能部件的位置关系。
