单针2.54mm间距PCB板端直插连接针座

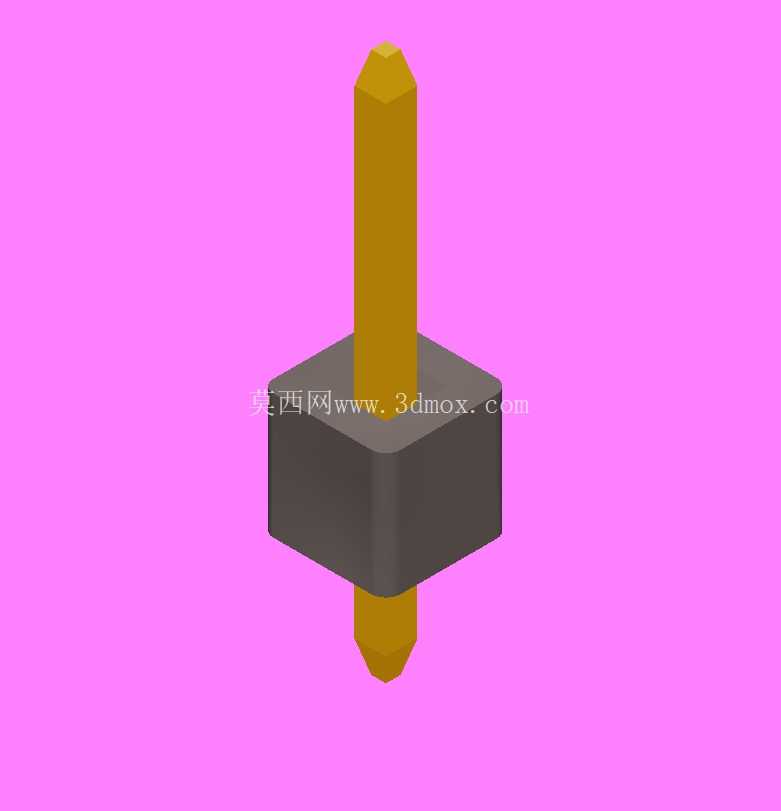

　　在消费电子、工业控制板卡、小型电源模块的板级互连场景里，单针直插式连接结构是最基础也最考验细节设计的互连单元，这款1x1规格的2.54mm间距PCB接头直针，就是针对单点信号、小电流接地或者测试点引出需求开发的板端连接部件。很多工程师在做小批量样板、定制化控制板的时候，经常会遇到不需要多pin排针、仅需单点连通的场景，比如板载测试点外接、模块单点接地引出、小功率信号跨板连接，这时候用整排排针裁剪不仅浪费物料，裁剪后的针体端面不平整还容易导致焊接虚焊、插接受力不均的问题，单针独立结构刚好能填补这类应用的空白。从实际功能来看，这款连接针座承担的是PCB板与外部导线、或者两块PCB之间单点刚性连接的作用，针体采用贯通式设计，两端均为插接头，一端用于焊接固定在PCB板的焊盘孔内，另一端用于对接母座或者直接缠绕导线实现连通，中间的方形基座是核心的定位与绝缘结构，方形的外形设计刚好适配2.54mm网格的PCB孔位布局，基座底面可以完全贴合PCB板面，焊接时不会出现基座歪斜、针体倾斜的问题，能保证针体垂直于板面，后续对接时的受力方向完全沿针体轴向，避免长期使用后针体弯折导致的接触不良。

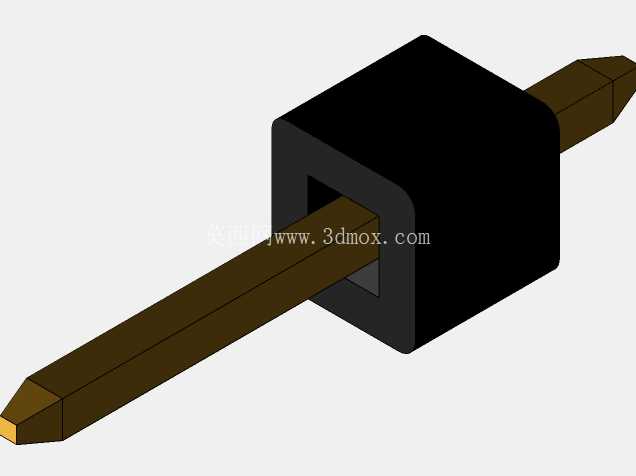

　　设计过程中首先要匹配的就是通用2.54mm排针的尺寸规范，针体的直径要适配标准0.8mm内径的PCB钻孔，保证过波峰焊或者手工焊接时焊锡能顺着针体与孔壁的间隙均匀爬升，形成饱满的焊点，同时不会因为针体过粗导致插装困难、过细导致焊接后针体晃动。基座的尺寸边界严格控制在2.54mm见方的范围内，不会占用相邻网格的布线空间，对于高密度布板的场景，哪怕在两个走线过孔之间布置这个单针座，也不会出现和周边走线、元器件干涉的问题。针体两端的端头做了锥形导向设计，不管是插装到PCB孔内，还是对接外部的母座护套，都能顺利导入，不会因为端头毛刺、直角边缘刮伤孔壁或者母座内的接触弹片。中间的基座采用绝缘耐高温材质，建模时特意做了基座与针体的包胶嵌合结构，针体在基座内部有一圈定位凸台，避免焊接时高温导致针体和基座之间出现松动移位，哪怕是过260度的无铅波峰焊，基座也不会出现形变、针体偏移的问题。从安装边界来看，焊接端的针体露出基座底面的长度控制在3mm，刚好适配1.6mm标准厚度的PCB板，穿过板面后露出1.4mm左右的长度，足够形成饱满的焊点又不会因为针体过长导致焊后剪脚的额外工序；对接端的针体露出基座顶面的长度为6mm，足够插入标准母座的接触深度，保证接触电阻稳定，不会因为插接过浅导致振动环境下出现接触瞬断的问题。

　　很多做小型电源变压器板载固定、传感器单点信号引出的项目里，这类单针连接结构比多pin排针的灵活性更高，不需要根据pin数裁剪物料，备货时只需要准备单针型号，就可以根据实际需求在PCB上任意布置单点连接位，不管是单点接地、测试点预留还是小电流电源引出，都能满足使用要求。建模过程中对针体和基座的同轴度做了严格的约束，针体轴线和基座中心的偏移量控制在0.05mm以内，避免插装时因为偏心导致的焊盘受力不均、对接卡滞的问题，基座的边角做了微小的倒角处理，不会因为直角边缘在手工焊接时刮伤操作人员，也能避免PCB组装过程中基座边角和周边元器件产生磕碰掉屑的问题。

　　对于结构设计工程师来说，这类基础互连部件的模型精度直接影响PCB布局的干涉检查结果，如果模型尺寸和实际物料存在偏差，很容易出现组装时和周边壳体、接插件干涉的问题，这款模型严格按照实物的尺寸公差做了建模还原，基座的外形尺寸、针体的直径、两端伸出长度都和量产实物保持一致，导入PCB装配文件后可以直接用来做干涉检查，不需要反复调整尺寸参数。在实际选型使用时，这款单针座可以兼容标准2.54mm间距的所有母座、跳线帽，哪怕临时需要和相邻的针组成多pin连接，也可以通过并排布置多个单针座实现自定义pin数的排针结构，比固定pin数的排针适配性更强，尤其适合研发阶段的样板制作，不需要提前准备各种pin数的排针物料，用单针就可以灵活组合出需要的连接结构。
