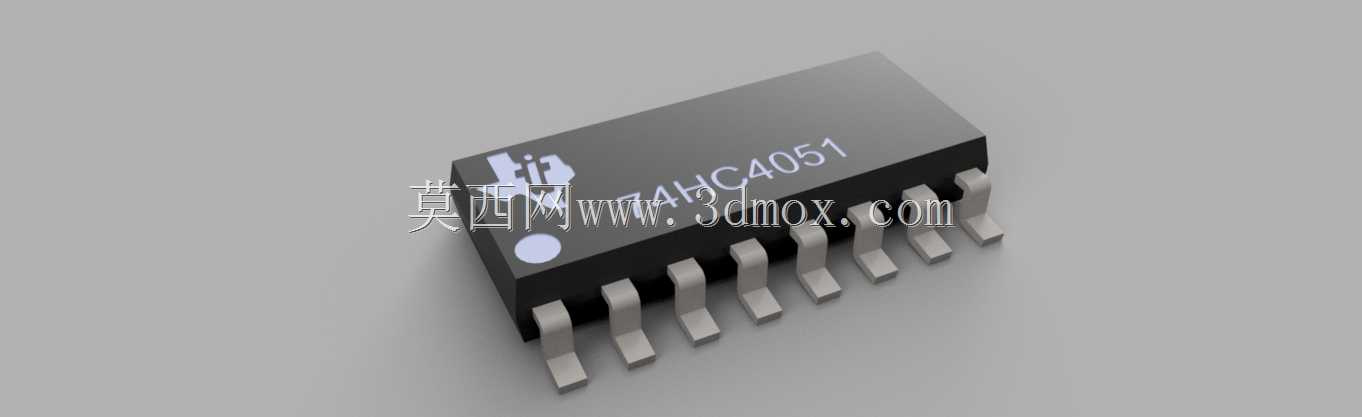

74HC4051数控模拟开关芯片三维结构

　　在工业控制板卡、测试测量仪器、消费电子外设的信号通路设计中，多通道模拟信号的选通切换是极为常见的需求，74HC4051这类八通道模拟复用/解复用器件，正是承担这类信号切换功能的核心元器件，本次构建的三维结构完整还原了该器件的实体形态与安装特征，可直接用于PCB装配仿真、整机结构干涉检查、产品装配工艺验证等场景。

　　从实际功能来看，该器件可通过三位地址选通信号，实现八路模拟信号中的单路选通，既可以作为多路信号采集端的复用器，将多组模拟信号分时接入后端ADC采样电路，减少采样通道的硬件冗余；也可作为解复用器，将单路输出信号分配到不同的信号通路中，实现信号的路由切换，在工业传感器信号采集、音频信号切换、数据采集卡通道扩展等场景中应用广泛，其导通电阻低、通道串扰小的特性，能够满足多数中低速模拟信号的切换需求。

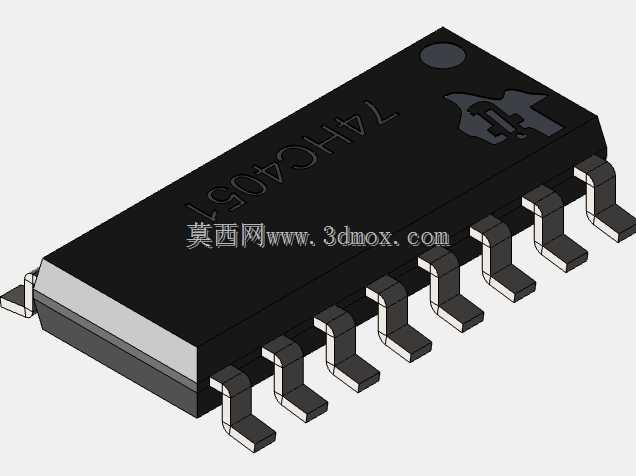

　　在结构设计的还原过程中，首先参照器件的实体封装尺寸，确定了SOP-16封装的整体外形边界，本体采用标准塑封IC的长方体形态，边角做了符合实际生产工艺的微小倒角处理，避免三维模型出现不符合实体加工特征的尖锐棱角。引脚部分按照标准小外形封装的引脚间距、引脚宽度、引脚弯折弧度进行构建，每一个引脚的伸出长度、弯折角度都与实际量产器件保持一致，确保在PCB装配仿真中，引脚焊盘与PCB封装的匹配度完全符合焊接工艺要求，不会出现结构干涉或者引脚对位偏差的问题。器件表面的标识定位也参照实际丝印位置，还原了型号标识、厂家标识与引脚定位圆点的位置，在结构评审或者装配演示过程中，能够快速识别器件的安装方向，避免生产过程中出现器件反向贴装的问题。

　　安装边界方面，该器件的本体高度、引脚共面度都按照行业通用的SOP封装标准进行设定，在整机结构设计时，可直接参考该模型的尺寸预留器件安装空间，计算器件与周边结构件、散热件、相邻元器件的安全距离，尤其是在高密度布线的板卡设计中，能够提前预判器件与上层屏蔽罩、结构支撑件的空间冲突，减少打样阶段的结构修改次数。引脚的焊接面高度也做了精准还原，可用于模拟波峰焊或者回流焊过程中的焊锡爬升空间，验证钢网开口设计与焊盘尺寸的匹配性。

　　从设计思路上，构建该模型时没有刻意追求外观的过度渲染，而是把重点放在结构尺寸的准确性与装配实用性上，所有的尺寸参数都对应实际量产器件的规格书要求，没有随意调整外形比例或者引脚位置。对于塑封本体的表面纹理、引脚的金属质感做了符合工程可视化需求的还原，既能够在产品渲染、装配动画中呈现真实的器件视觉效果，也不会因为过于复杂的曲面特征影响大装配体的运行效率。在实际的工程应用中，这类标准IC的三维模型是板级结构设计的基础元素，精准的模型能够帮助结构工程师在设计阶段就完成所有的空间校验，避免后期因为器件尺寸偏差导致的模具修改、板卡改版等问题，尤其是在紧凑型电子设备的设计中，每一个元器件的高度、占位都直接影响整机的体积控制，精准的器件模型是实现高密度装配的前提。

　　此外，该模型的构建也考虑了不同设计场景的使用需求，本体与引脚做了独立的结构分组，在做热仿真或者结构应力仿真时，可单独对引脚或者本体赋予对应的材料属性，模拟焊接过程中的应力变化、工作过程中的器件形变，为板卡的可靠性设计提供结构基础。在做装配工艺文件编制时，也可直接调用该模型生成装配示意图，清晰标注器件的安装方向、引脚对位标识，指导生产线的贴装作业，减少人工操作的失误率。
