单层工业厂房钢结构框架三维设计作品

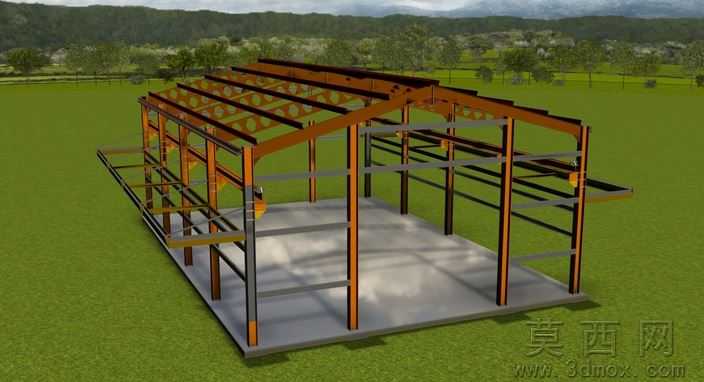

本作品为单层工业厂房的钢结构框架三维建模成果，整体采用三维参数化建模方式完成，完整还原了轻型钢结构厂房的核心承重与围护支撑结构体系。建模过程中严格遵循轻型钢结构厂房的常规构造逻辑，首先完成混凝土基础承台的建模，将其作为整个钢构体系的承重基座，承台表面预留钢柱安装定位点位，还原真实施工中的基础预埋逻辑。主体承重柱采用H型钢截面建模，沿厂房纵向与横向等距排布，每根钢柱底部设置柱脚加劲肋结构，强化柱脚与基础承台的连接强度，柱身对应不同高度预留钢梁连接的螺栓孔位，还原真实构件的加工细节。屋面承重体系采用变截面H型钢梁作为主承重构件，沿厂房跨度方向排布，梁与柱的连接节点采用刚接节点建模，还原节点处的加劲板、连接螺栓组细节，保证结构受力逻辑的准确性；屋面檩条采用C型冷弯薄壁型钢建模，沿厂房纵向等距固定在屋面主梁上，为后续屋面围护板材提供安装支撑。墙面围护体系设置多层横向墙梁，同样采用C型冷弯薄壁型钢建模，沿钢柱高度方向分层排布，用于固定墙面围护板材，厂房两侧延伸出的悬挑雨篷部分，也完整建模了悬挑钢梁与斜向支撑结构，还原悬挑部位的受力传递逻辑。材质渲染方面，钢构件主体采用锈橙色热轧钢材材质，还原未做面漆处理的热轧型钢表面质感，部分次要支撑构件采用深灰色钢材材质区分构件类型，混凝土承台采用哑光浅灰色混凝土材质，还原基础的粗糙表面质感，地面采用绿色草地材质搭配远景自然环境贴图，完成整体场景的渲染搭建，清晰展现钢结构厂房的框架构造逻辑与空间尺度关系。整个建模过程未添加多余装饰构件，重点突出钢结构厂房的核心受力构件排布、节点连接方式，完整呈现了轻型工业厂房从基础到主体框架的构造层次，可用于钢结构构造教学、厂房方案展示等场景，模型构件层级清晰，各部件可单独拆分查看，便于理解不同构件在整体结构中的功能定位。
