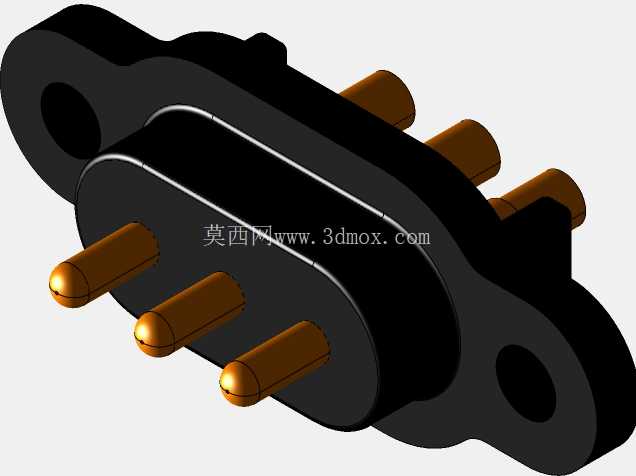

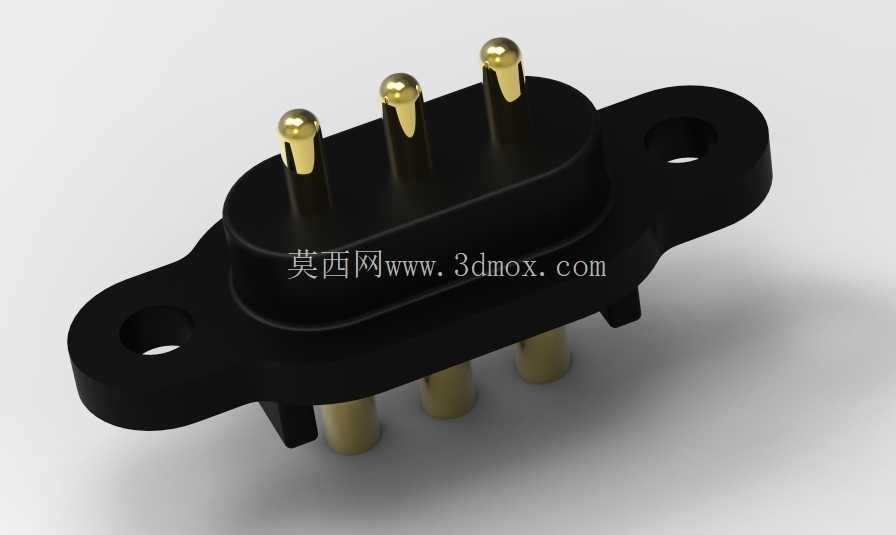

UEBK系列三极电池接触探针结构设计

　　在消费电子、小型储能模组、便携检测设备的电池仓结构设计中，接触连接件的可靠性直接决定了整套供电链路的稳定性，这类弹压式接触探针不需要额外焊接导线，依靠自身弹性结构实现电池极耳与设备供电回路的导通，能大幅简化终端产品的装配流程，也方便后期电池更换维护。这款三极结构的电池接触探针，针对需要同时实现正极、负极、检测极三路导通的应用场景设计，区别于常规两极探针，额外的检测极可以配合设备BMS系统实现电池在位检测、温度采样或者身份识别功能，避免单靠电压判断电池状态带来的误判问题。

　　从结构设计逻辑来看，探针整体采用嵌套式装配思路，外层接触套采用冲压成型的薄壁铜合金基材，表面做镀镍加镀金处理，降低接触电阻的同时提升抗腐蚀能力，适配干电池、软包锂电池、扣式电池等多种不同电芯的极耳接触场景。内部的弹性元件采用定制的微型压缩弹簧，预压行程控制在0.8-1.2mm区间，既能保证接触端面和电池极耳之间有足够的接触压力，避免设备晃动、跌落时出现接触瞬断，也不会因为压力过大导致电池极耳被顶出凹陷、磨损镀层。探针的三个接触极之间做了绝缘隔离设计，绝缘基座采用耐高温的PPS工程塑料注塑成型，相邻极之间的爬电距离控制在1.5mm以上，满足低压直流供电场景下的绝缘耐压要求，不会出现极间短路问题。

　　安装边界方面，这款探针采用直插式焊盘固定设计，三个引脚的间距符合常规PCB板的网格布局要求，引脚直径0.6mm，适配标准0.7mm的PCB过孔，过波峰焊时不需要额外定制治具，绝缘基座上设置的两个定位凸台，可以卡在PCB对应的定位孔内，避免焊接过程中探针出现歪斜偏移。接触端面采用圆弧过渡设计，没有尖锐棱角，和电池极耳接触时不会刮伤极耳表面的导电镀层，长期反复插拔接触后，接触电阻的波动范围能控制在5毫欧以内，满足小功率便携设备的供电传输要求。

　　在实际选型应用中，这类探针常被用在手持检测仪器、智能门锁、便携医疗设备的电池仓内，相比传统的弹片式接触件，探针的接触行程更长，对电池尺寸公差的适配性更好，即使不同批次的电池厚度存在±0.3mm的公差，也能保证可靠接触，不会出现弹片过度形变导致的塑性失效问题。设计建模过程中，需要重点关注探针的压缩行程和弹簧力的匹配关系，预压位置的弹簧力控制在80-120gf，满压位置不超过250gf，既保证接触可靠性，也避免压力过大导致电池仓盖装配困难。同时绝缘基座的外形尺寸要和电池仓的内部限位结构匹配，探针伸出基座端面的高度要比电池仓内壁的限位台阶高出0.5mm，保证电池装入后能顺利压缩探针实现导通，不会出现电池被探针顶住无法装配到位的问题。针对不同的安装方向，建模时还预留了侧面走线的空间，如果是侧装式电池仓，可以直接在探针侧面的焊盘上接线，不需要额外转接连接件，进一步压缩电池仓的整体占用空间。
