三触点法兰安装式电池连接探头结构

　　在便携式检测设备、小型移动储能终端、可更换电池式工业手持机具的结构设计环节，电池侧的电连接部件往往是容易被忽略却直接影响整机供电可靠性的核心细节，这款三触点式电池连接探头，就是针对频繁插拔电池的使用场景开发的接触式连接件。从实际落地的应用场景来看，这类探头大多安装在设备主机的电池仓内壁，与电池包端面对应的镀金接触 pad 配合，实现电池与主机供电回路的连通，相比传统的插针式接插件，这种端面接触的结构不需要精准的轴向对位，允许电池安装时存在一定的角度偏差，在工业现场操作人员戴手套更换电池、视线受阻对位不准的情况下，依然能保证可靠接触，不会出现插针弯折、插孔退针这类常见故障。

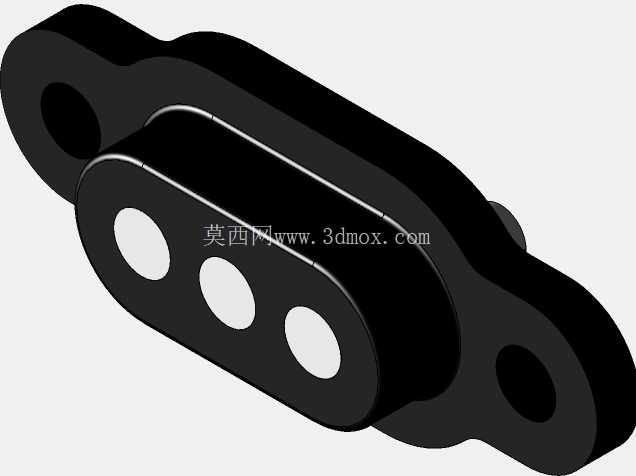

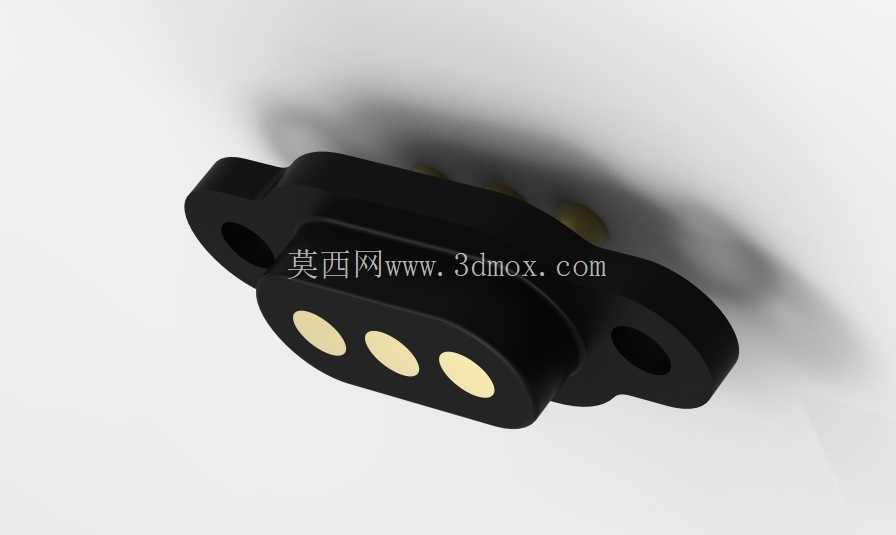

　　从功能特性上看，这款探头采用三个等距排列的圆形接触端面，三个触点分别对应电源正极、电源负极、温度检测引脚，其中供电回路的两个触点采用大接触面积的铜基镀金材质，接触电阻控制在毫欧级，能承载持续数安培的工作电流，满足小型工业设备的峰值供电需求，中间的检测触点则用于连接电池内部的NTC测温元件，主机可以通过该触点实时监测电池工作温度，在出现过温情况时及时切断供电回路，避免热失控风险。探头的接触端面做了微小的圆弧凸起处理，配合内部的弹性结构，在电池压紧后能产生稳定的接触压力，即使设备在移动过程中产生振动、冲击，也不会出现接触瞬断的问题，触点表面的镀金层厚度满足工业级设备的耐磨要求，支持上千次的插拔循环后接触性能不出现明显衰减。

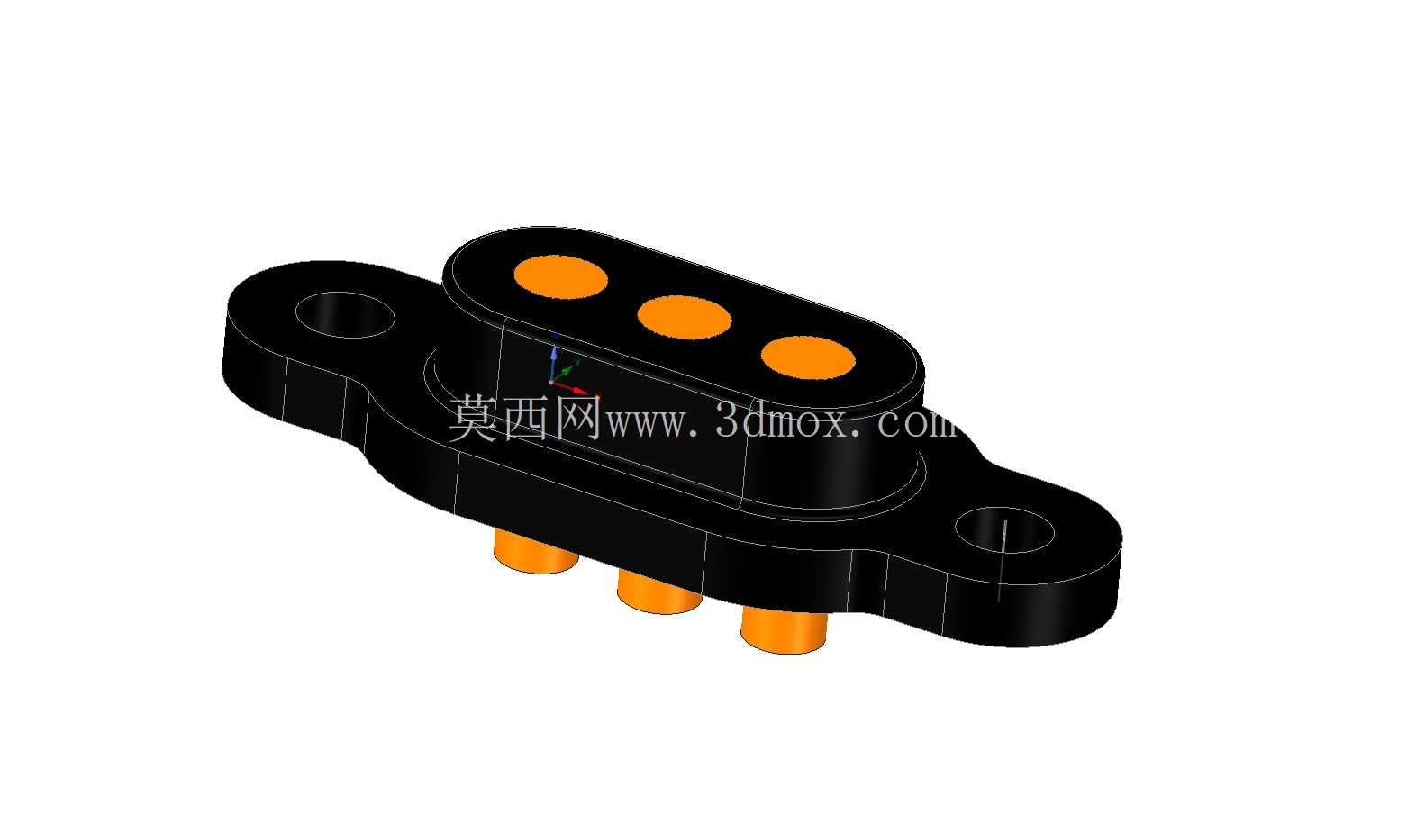

　　设计思路上，这款探头采用了一体化的绝缘基座设计，基座选用耐温、绝缘性能优异的工程塑料注塑成型，三个接触端子嵌件注塑在基座内部，端子与基座之间的配合间隙做了密封处理，能阻挡电池仓内可能出现的凝露、粉尘进入接触区域，避免触点氧化或短路。基座两侧延伸出带安装孔的法兰耳，两个安装孔的中心距经过精准校核，安装时可以通过M2规格的螺丝直接固定在设备壳体的安装柱上，法兰耳与基座主体之间做了加强筋过渡，能承受安装时的螺丝锁紧力，不会出现基座开裂的问题。基座的整体外形做了圆角过渡处理，没有尖锐的棱角，在电池装入的过程中不会刮伤电池外壳的绝缘层，同时也能避免装配过程中对操作人员造成划伤。

　　从安装边界尺寸来看，这款探头的整体厚度控制在较低的水平，不会过多占用电池仓的内部空间，接触端面突出法兰安装面的高度经过精确计算，当电池安装到位后，电池端面的接触pad刚好能将触点压入额定行程位置，既不会因为压缩量过大导致内部弹性结构过早疲劳失效，也不会因为压缩量不足导致接触压力不够、接触电阻过大。法兰耳上的安装孔采用沉孔设计，螺丝锁紧后螺丝头不会突出法兰表面，不会与电池外壳产生干涉。三个触点的排列间距做了防呆设计，不同功能的触点间距不等，即使出现装配失误的情况，也不会出现引脚接反的问题，避免反接烧坏主机电路。

　　在实际选型适配过程中，结构工程师需要注意探头安装面与电池端面的平行度公差，平行度偏差过大会导致三个触点的压缩量不一致，接触压力不均，长期使用后个别触点会出现接触不良的问题；同时在壳体设计时需要在探头后方预留足够的空间容纳触点尾部的焊线区域以及走线空间，尾部的焊接引线需要做固定处理，避免设备振动时引线拉扯触点导致接触位置偏移。这类端面接触式的电池连接探头，相比传统的线对板接插件，在电池快换场景下的可靠性优势非常明显，不需要在电池端额外安装对接插座，能降低电池包的整体结构成本，同时简化电池包的结构设计，目前已经在手持工业扫码器、便携式检测仪表、小型移动作业机器人等产品上得到了广泛应用，能很好地适应工业现场复杂的使用环境，减少因为供电连接问题导致的设备故障。
