Nema17规格42HS60步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里，Nema17规格的步进电机一直是选型清单里的高频选项，这次完成的42HS60规格电机结构设计，完全围绕这类紧凑安装场景的实际需求展开，没有做冗余的结构修饰，所有特征都服务于安装适配、动力输出和装配可靠性。

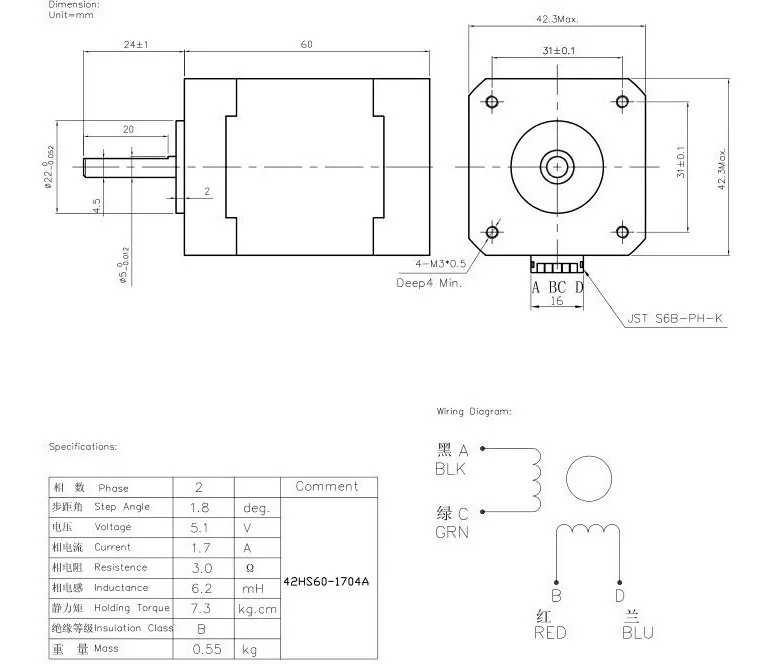

　　从安装边界来看，这款电机的法兰安装面严格遵循Nema17标准的42mm见方尺寸，安装孔位的中心距、孔径都匹配通用的42电机安装座，不需要额外做转接件就能直接固定在2020、2040这类常规工业铝型材的安装面上，也能直接适配市面上绝大多数同步轮、联轴器的安装孔径，输出轴的轴径、扁位尺寸都和同规格量产电机保持一致，替换现有设备上的同规格电机时，不需要调整周边的传动结构，也不会出现轴系配合的干涉问题。电机本体的轴向长度控制在60mm级别，在输出扭矩满足0.4N·m级负载需求的前提下，尽可能压缩了轴向占用空间，对于那些Z轴安装空间紧张的桌面设备、或者排布密集的多轴模组来说，这个尺寸边界能有效避免电机和周边走线、拖链、相邻运动部件发生碰撞。

　　设计过程中没有照搬通用电机的外壳结构，针对这类电机常见的安装痛点做了细节调整：外壳侧面的定位凸台做了公差收紧，和安装座的定位槽配合时能保证0.02mm以内的同轴度，避免电机输出轴和传动部件不同心带来的运转抖动、轴承磨损加快的问题；出线端的结构做了避让处理，当电机紧贴设备立板安装时，线缆接头不会被安装面挤压，也不需要额外弯折线缆就能完成走线，减少了线缆长期弯折断裂的风险；端盖的固定螺丝沉孔深度做了优化，既保证螺丝锁紧后不会突出安装面影响贴合度，也不会因为沉孔过深导致螺丝锁紧力不足，在设备长期往复运动的振动环境下，端盖不会出现松动移位的问题。

　　从实际用途出发，这款电机的结构特性完全适配轻载精密传动的场景：在3D打印机的X/Y轴运动单元上，它的扭矩输出足以带动打印头在0-300mm/s的运动速度下保持稳定，不会因为高速加减速出现丢步；在小型雕刻机的进给轴上，电机的保持扭矩能抵抗铣削加工时的径向切削力，避免加工过程中轴系移位导致的工件尺寸超差；在小型自动化送料机构、点胶设备的运动模组上，它的安装尺寸兼容性可以直接替换现有同规格电机，不需要重新设计安装支架，缩短设备改型的设计周期。

　　建模过程中特意把所有配合面的公差带做了明确的区分：安装面的平面度公差控制在0.01mm以内，保证电机和安装座贴合紧密，不会因为贴合面有间隙导致运转时产生共振；输出轴和轴承的配合面采用基孔制过渡配合，既保证轴承内圈和轴同步转动，也不会因为配合过紧导致轴承装配时出现内圈损伤；转子和定子之间的气隙均匀控制在0.2mm，避免气隙不均带来的运转噪音增大、扭矩输出波动的问题。外壳的散热筋结构没有做夸张的造型，而是顺着电机轴向布置，在电机持续运转升温时，能通过设备自身运动带来的空气流动带走热量，不需要额外加装散热风扇就能满足长时间连续运转的温升要求，对于封闭结构的小型设备来说，这一点能有效减少设备内部的热源堆积。

　　很多工程师在选型这类小规格步进电机时，往往只关注扭矩参数而忽略安装边界的细节，实际装配时才会出现线缆干涉、安装孔不对位、轴伸长度不匹配的问题，这次的结构设计从一开始就把这些现场装配的常见问题纳入考量，所有结构特征都经过实际装配场景的校验：比如电机尾部的编码器安装位预留尺寸，匹配常用的外置磁环编码器，不需要额外加工尾盖就能加装闭环反馈组件；输出轴的轴伸长度刚好能穿过常规的同步轮安装孔，锁紧螺丝的位置刚好对准轴上的扁位，不会出现同步轮锁不紧、运转时打滑的问题；安装孔的通孔直径适配M3的内六角螺丝，用常规的L型扳手就能完成锁紧操作，不需要特殊工具就能完成现场装配。

　　从结构强度来看，电机外壳采用足够厚度的铝合金材质结构，在设备运输或者安装过程中，即使受到轻微的磕碰，也不会出现外壳变形导致定子和转子摩擦的问题；端盖的轴承室结构做了加强筋处理，当输出轴受到意外的径向冲击力时，轴承室不会出现开裂变形，能有效保护内部的轴承和转子结构。整个模型的所有特征都没有做非功能性的圆角或者装饰性结构，所有的倒角、圆角都是为了去除加工毛刺、避免装配时割手或者划伤线缆，完全从工程实用的角度出发，没有多余的设计元素。
