9mm规格塑料自锁式按钮组件结构设计

　　做小型电控面板设计快十年，这类9mm安装直径的塑料按钮是接触频次极高的基础控制元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界细节，最后打样装配时才发现干涉问题，反而拖慢项目进度。这类按钮最常见的应用场景，是小型手持检测设备、桌面式工控终端、低压配电信号箱、学生实验教具面板这类对安装空间有严格限制的设备上，相比12mm、16mm的常规工业按钮，它的占用面板面积更小，能在有限的面板区域内排布更多控制点位，同时塑料材质的绝缘属性，也能避免低压控制回路的误导通风险，不需要额外做绝缘衬套的配套设计。

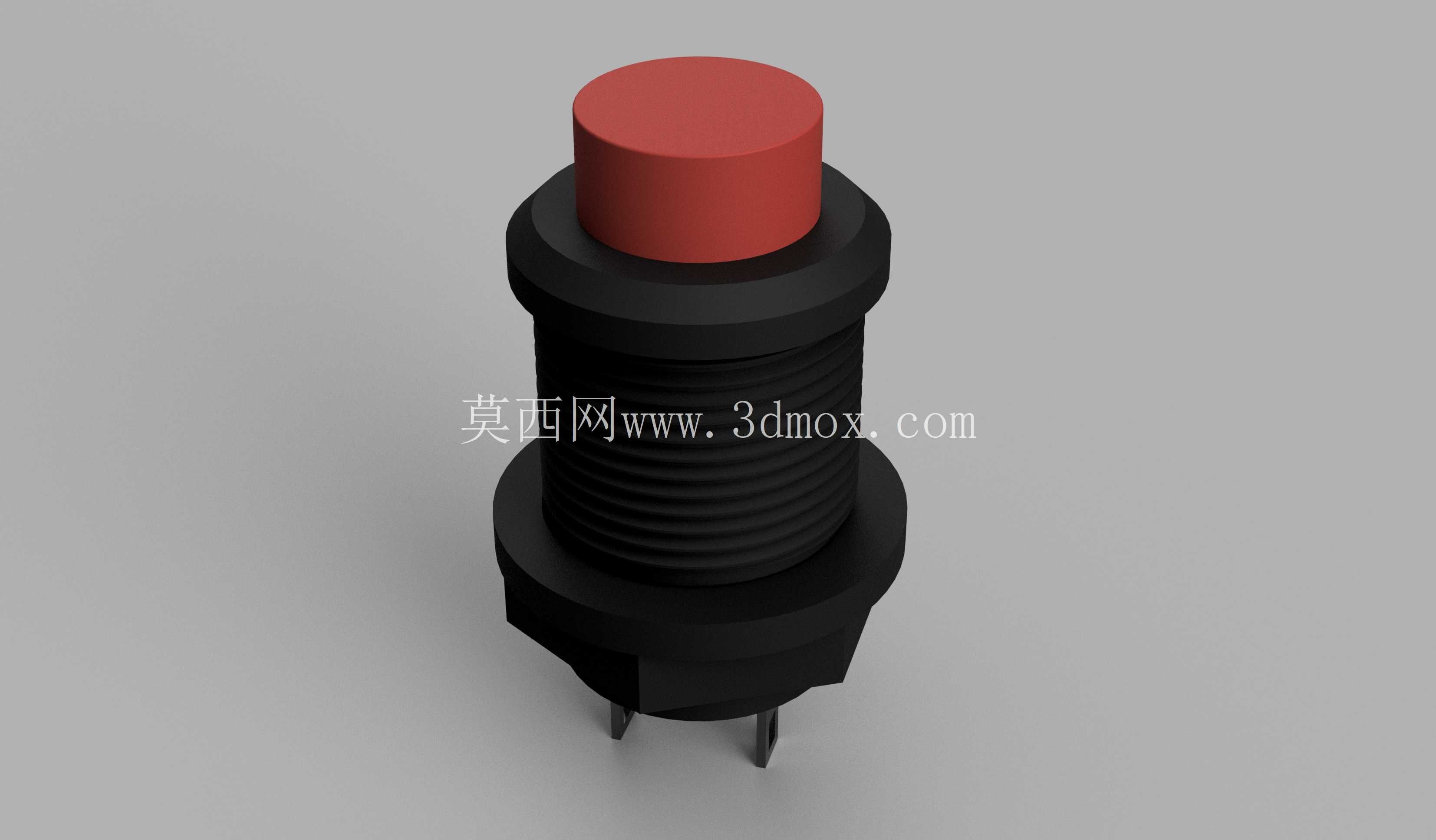

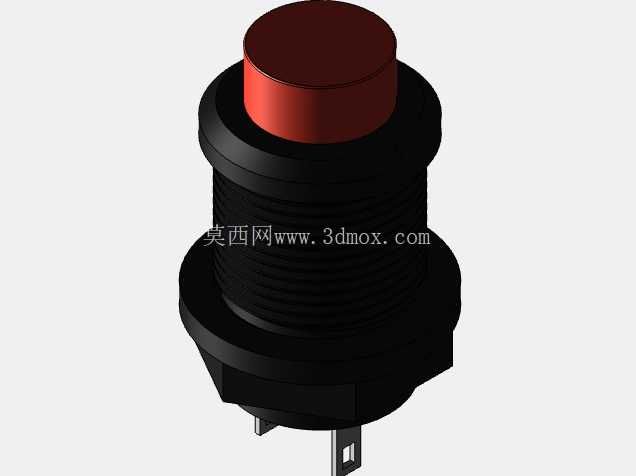

　　从功能特性来看，这款按钮属于自复位式常开结构，按压时内部弹片导通回路，松开后靠内置弹簧回弹断开，没有锁止档位，适合做信号触发类的操作，比如设备启动触发、计数信号输入、功能切换确认这类瞬时操作场景，不适合做电源通断这类需要保持状态的控制需求。整个组件的结构拆分下来，分为按钮帽、主体外壳、螺纹安装段、六角限位台、插针引脚五个核心部分，按钮帽采用红色POM材质，表面做哑光处理，既避免长期操作后的指纹残留，也能在面板上形成清晰的视觉识别，操作人员不用刻意凑近就能快速定位触发点位。

　　设计这款按钮的三维模型时，首先要卡死的就是安装边界尺寸：主体的螺纹段直径严格控制在9mm，配套的面板开孔直径建议留0.1-0.2mm的装配间隙，也就是开9.1-9.2mm的圆孔，避免过盈装配导致塑料螺纹开裂；螺纹段下方的六角限位台对边尺寸是12mm，这个尺寸是用来配合安装螺母做防转限位的，面板背面的安装空间要预留至少13mm的避让区域，避免六角台和面板内部的走线、PCB板产生干涉；引脚部分是两个直插式铜镀锡插针，中心间距是3.5mm，刚好适配标准2.54mm间距的万用板或者定制PCB的焊盘孔位，插针伸出六角台底面的长度是5mm，既能保证波峰焊或者手工焊接时的焊锡浸润长度，也不会因为引脚过长导致背面和其他元件短路。

　　很多工程师选型时容易忽略按钮的按压行程，这款按钮的总行程是1.8mm，按压力度控制在1.2-1.5N，这个力度区间是经过人体工程学验证的，既不会因为力度太轻导致误触，也不会因为力度太大让长期操作的人员产生手指疲劳。主体外壳采用黑色PA66材质，螺纹部分做了0.3mm的螺距设计，配套的塑料螺母拧紧扭矩不能超过0.2N·m，不然很容易把螺纹拧滑牙，这点在装配工艺文件里必须明确标注，不然产线工人用电动螺丝刀装配时大概率会损坏零件。

　　从建模的细节来看，按钮帽和主体外壳的配合间隙留了0.15mm，既保证按压时不会卡滞，也不会因为间隙过大导致灰尘、水汽进入按钮内部影响触点寿命；主体内部的弹簧安装槽做了定位凸台，弹簧装配后不会出现偏移，避免长期按压后弹簧卡滞导致按钮无法回弹；插针和主体外壳的结合处做了滚花结构，注塑时塑料会填充到滚花缝隙里，避免焊接或者插拔接线时插针松动移位。

　　在实际设备布局时，这类按钮的面板排布间距建议不小于15mm，也就是两个按钮的中心距至少留15mm，避免操作人员按一个按钮时误碰到相邻的按钮；如果是用在户外或者有液体飞溅的场景，还可以在按钮根部加装配套的硅胶防水圈，能达到IP65的防护等级，不过这款基础款模型本身没有带防水圈结构，需要额外配套设计。另外要注意，这类塑料按钮的额定电流只有1A/250VAC，只能用在控制回路里，不能直接串接在主功率回路上，不然很容易因为电流过大烧蚀触点，这点在电气选型时必须和电气工程师同步清楚，避免出现选型错误。

　　建模过程中，所有的倒角都做了0.2mm的处理，没有尖锐的棱角，既符合注塑件的脱模要求，也避免装配时划伤操作人员的手；螺纹部分采用标准的公制细牙螺纹建模，和市面上同规格的安装螺母完全通用，不需要定制特殊配件，降低后期的采购成本。插针的末端做了0.3mm的倒角，方便插入PCB的焊盘孔，提高装配效率。
