12kPV8k混合并网离网逆变器结构设计

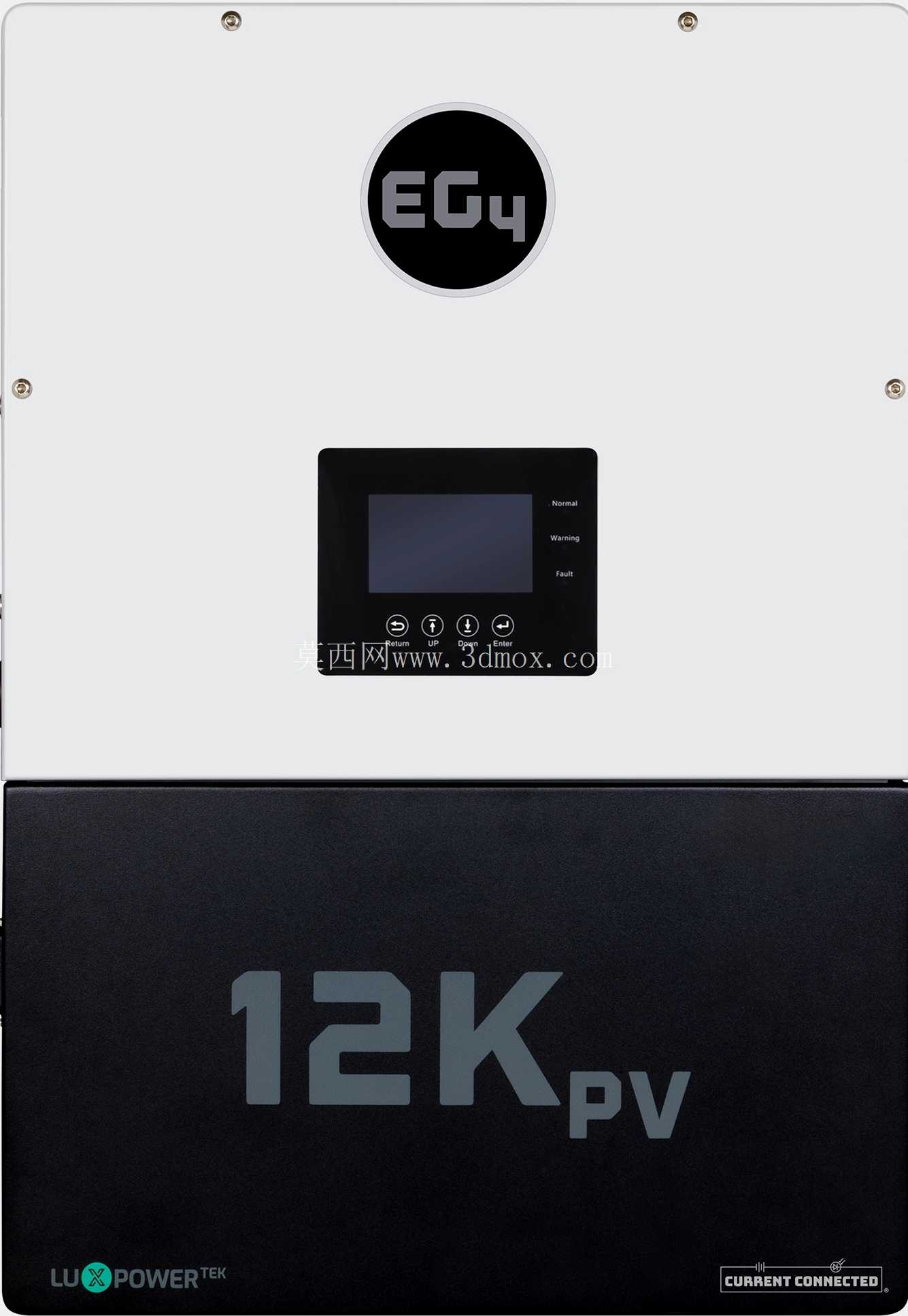

　　下层是功率变换与接线区域，所有的对外接线端口、散热风道都集中在正面下部，接线的时候不用拆开设备侧盖，运维人员正面操作就能完成线缆接驳，端口周边预留了足够的线缆弯曲半径空间，哪怕是大平方的动力线缆，接完之后也不会出现过度弯折导致线芯损伤的问题。散热结构采用的是正面横向排布的轴流风机风道，进风口在设备下部正面，出风口对应设备背部上方，风道走向完全避开了上层的主控板区域，不会把功率器件产生的热量带到控制电路部分，能有效降低主控区域的工作温度，延长电子元器件的使用寿命，风机外侧都加装了防护格栅，格栅的间隙尺寸符合电气安全防护要求，能避免运维过程中手指误触转动的风叶，也能阻挡大颗粒的杂物被吸入风道造成功率器件散热受阻。这款混合并网离网逆变器的三维结构，是面向分布式光储系统场景做的落地化设计，日常在户用光伏储能、小型工商业离网供电、偏远地区独立微网这些场景里都能适配，核心作用是完成光伏直流电到可用交流电的转换，同时兼顾并网馈电与离网带载的双模式运行，不会因为电网波动或者断电就中断负载供电。从结构设计的思路来看，整机采用上下分层的堆叠式布局，上层是主控与人机交互区域，把带显示屏的操作面板布置在顶面靠前的位置，安装完成后操作人员站在设备正面就能直接查看运行参数、切换工作模式，不用俯身或者登高操作，交互区域的周边做了轻微的下沉式边框，能避免日常运维的时候误触按键，也能减少积灰落在显示屏缝隙里。

　　设备的外壳采用钣金折弯拼接结构，边角位置都做了圆角钝化处理，没有尖锐的外露棱角，搬运和安装过程中不会划伤施工人员，外壳的拼接缝隙都做了错位防水结构，哪怕是安装在半户外的遮阳区域，也能阻挡斜向飘入的雨水侵入设备内部，适配更多元的安装场景。安装边界方面，整机的背部预留了挂装孔位，孔位的间距匹配常规的壁挂安装支架尺寸，同时底部也预留了落地安装的固定孔，既可以壁挂安装在墙面节省占地空间，也可以落地安装在机房的设备机架上，设备左右两侧都预留了不小于100mm的散热间隙，背部离墙距离预留不小于50mm的走线与散热空间，正面预留不小于800mm的操作维护空间，就能满足长期稳定运行的空间要求。

　　从功能适配的结构设计来看，内部的功率模块、储能接线端口、光伏接入端口、电网接驳端口都做了分区隔离，不同功能的接线区域之间有绝缘挡板分隔，施工的时候不会出现不同回路线缆错接的问题，每个接线端子旁边都预留了标签粘贴的平面，运维的时候可以快速对应每个回路的功能，不用反复核对图纸查找线路。设备顶面的品牌标识区域做了凹陷式的丝印平面，长期使用也不会因为擦拭或者剐蹭导致标识磨损脱落，整机的重量分布做了均衡化设计，重心落在设备整体的几何中心位置，壁挂安装的时候不会出现偏载导致的支架受力不均问题，搬运的时候四个边角都预留了受力的抬升位置，两个人配合就能完成设备的移位与安装，不需要额外的吊装辅助设备。

　　在实际应用场景里，这款设备可以同时接入光伏阵列、储能电池组、本地负载与公共电网，当电网正常供电的时候，设备可以将光伏发出的直流电转换为交流电供给本地负载，多余的电量可以馈入电网或者给储能电池充电；当电网断电的时候，设备可以快速切换到离网运行模式，将光伏或者储能电池的电能转换为稳定的交流电供给关键负载，切换过程的间隔足够短，不会影响电脑、照明这类对断电敏感的负载正常运行。结构设计上还考虑了不同地区的使用环境，外壳的钣金件都做了防静电与防腐蚀的表面处理，在沿海高盐雾或者内陆多粉尘的区域使用，也能保证外壳结构不会过早出现锈蚀老化的问题，内部的电路板安装位置都做了抬高处理，哪怕设备底部出现轻微的凝露，也不会接触到电路板造成短路故障。
