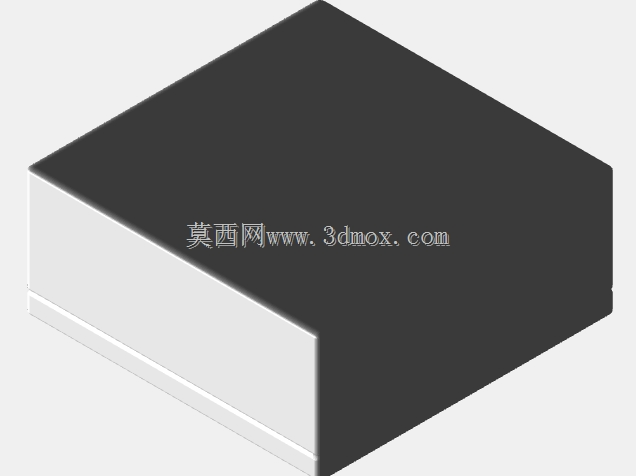

户外防水防尘NEMA4X钢质电气接线盒结构

　　这款钢质电气接线盒的设计，首先锚定的是户外与恶劣室内工况的防护需求，从结构选型阶段就匹配NEMA4X的防护等级要求，区别于普通室内接线盒仅做基础防尘的设计逻辑，这款壳体在所有拼接缝、开合面的位置都预留了密封胶条的安装槽位，配合整体折弯成型的钢质外壳，能同时阻挡高压水柱喷射、粉尘侵入，还具备一定的耐腐蚀能力，适配沿海高盐雾、厂区多粉尘、露天降雨淋溅的复杂使用场景。

　　从实际工程应用来看，这类接线盒常被布置在厂区户外设备旁、露天管廊支架上、户外监控设备取电点、污水处理车间电控分支点位，用来承载接线端子排、小型中继继电器、信号转换模块这类低压电气元件，给内部元器件提供稳定的封闭防护空间，避免外界水汽、粉尘、腐蚀性介质侵入造成的线路短路、触点氧化、绝缘失效问题。很多现场施工人员在选型时容易忽略壳体的安装边界，这款壳体的外形尺寸为16英寸×16英寸×8英寸，换算为公制尺寸约406mm×406mm×203mm，安装时需要在墙面或支架上预留出至少比壳体长宽各大50mm的操作空间，用来满足盒盖开合、侧面进线接头安装、内部接线拉扯的操作余量，不能完全卡着壳体尺寸预留安装位，否则后期穿线、维护时根本没有操作空间。

　　设计思路上，这款壳体没有采用复杂的拼接结构，主体外壳采用整板折弯工艺，减少了拼接焊缝的数量，一方面降低了焊接变形带来的密封面平整度误差，另一方面也减少了可能出现渗漏的缝隙点位。壳体内部自带安装板，安装板采用可拆卸的固定结构，施工时可以先把安装板拆下来，在地面完成所有电气元件的固定和接线工作，再整体推入盒体完成固定，不用在狭小的盒内空间里拧螺丝、接线路，大幅降低现场施工的难度。盒盖和盒体的连接采用快拆式紧固件，不需要完全把螺丝拧下来就能打开盒盖，避免高空作业时螺丝掉落丢失的问题，这一点也是针对户外高空安装场景做的细节优化。

　　在进线口的设计上，壳体的四个侧面都预留了敲落孔位，施工人员可以根据现场走线的方向，选择对应位置的敲落孔安装电缆格兰头，不用额外在壳体上钻孔开洞，避免自行开孔破坏壳体的整体防护性能。壳体的表面处理采用拉丝不锈钢质感的防护层，既具备金属壳体的抗冲击能力，能抵御户外常见的异物磕碰、外力撞击，也能在长期户外日晒的环境下保持表层不脱落、不生锈，减少后期维护的频次。

　　很多结构设计人员在做这类接线盒建模时，容易忽略密封胶条的压缩量预留，这款模型在盒盖和盒体的配合面位置，特意留出了1.5mm的密封压缩间隙，当盒盖紧固件拧紧时，胶条被压缩到合适的形变程度，既能保证密封性能，也不会因为压缩量过大导致胶条提前老化失效。另外安装板的固定点位做了长圆孔设计，允许安装板在小范围内调整位置，适配不同尺寸的元件安装，不用严格按照预设孔位固定元件，给现场施工留出了足够的调整余量。

　　从设备选型的角度来说，这款接线盒的内部空间足够容纳最多三层接线端子排，或者小型的开关电源加中继模块组合，适合做配电线路的中间分线、小型设备的就近电控点位使用，相比更大尺寸的配电柜，它的体积更小，安装更灵活，不需要做专门的设备基础，直接通过背部的安装孔固定在墙面、支架或者设备本体上就能使用，在户外零散电控点位的布置中，能大幅降低施工成本和安装周期。
