Wago221-412双线接线端子结构设计

　　在低压电气布线、设备内部接线、家装配电改造等场景里，导线连接的可靠性直接决定整套线路的运行稳定性，传统绞接、烫锡、绝缘胶带缠绕的接线方式不仅施工效率低，后期维护拆改难度大，还容易出现接触电阻过大、导线松脱引发的发热、打火等安全隐患，这类紧凑型导线连接部件就是为解决这类痛点设计的。从实际使用场景来看，这类双线接线部件可覆盖0.5-4平方毫米的软硬导线连接需求，不管是配电柜内部的二次回路接线、自动化设备的信号线路接驳，还是家装场景里的灯具接线、插座分线，都能实现免工具快速压接，不需要额外准备压接钳、烫锡设备，施工人员只需要将剥好绝缘层的导线直接插入接线孔，扳动操作杆就能完成导线的锁紧固定，后期需要拆改线路时，只需要抬起操作杆就能直接拔出导线，重复使用不会损伤导线线芯。

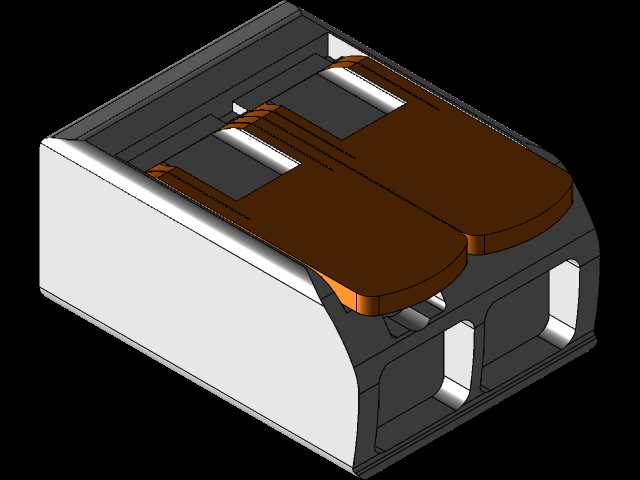

　　从结构设计思路来看，这款接线部件的外壳采用阻燃绝缘工程塑料注塑成型，外壳的分型面贴合内部导电件的装配路径，上下壳体通过卡扣结构实现无螺丝装配，既保证了外壳的结构强度，也能在批量生产时提升装配效率，外壳表面的操作杆区域做了弧形凸起设计，既方便施工人员手指发力扳动操作杆，也能在多端子并排安装时避免操作干涉。内部的导电锁紧件采用高弹性铜合金冲压成型，导电部位做了镀锡处理，降低接触电阻的同时提升抗氧化能力，锁紧结构采用杠杆式压接原理，操作杆扳动到锁止位置时，压片会在杠杆力的作用下紧紧压住导线线芯，不管是单股硬线还是多股软线，都能保证足够的接触压力，避免导线受外力拉扯时出现松脱，同时压片与导线接触的表面做了细密的防滑齿纹，能增大与线芯的摩擦力，进一步提升连接可靠性。

　　从安装边界与尺寸设计来看，这款双线接线部件的整体外形做了紧凑型优化，宽度方向控制在两个接线孔的最小排布尺寸，长度方向预留了操作杆的扳动空间，高度方向贴合导线插入后的弯曲半径，多端子并排安装时，相邻端子之间不需要额外预留操作间隙，能有效节省配电箱、接线盒内部的安装空间。接线孔的入口处做了喇叭口导向设计，导线插入时不需要精准对准，即使线芯有轻微散丝也能顺利插入孔内，避免散丝外露引发的短路风险。外壳的侧面预留了标识粘贴区域，施工时可以直接粘贴线号标识，方便后期线路排查维护。操作杆的锁止位置做了明显的到位反馈，扳动到锁止位置时会发出清晰的卡扣声响，施工人员不需要额外检查就能确认接线已经锁紧到位，避免虚接问题。

　　在实际选型应用中，这类接线部件需要匹配对应的导线线径范围，超出额定线径的导线强行插入会导致压片无法完全锁紧，容易出现接触不良的问题，同时额定电流、电压参数需要匹配线路的负载要求，不能超负载使用。安装时需要注意导线剥线长度控制在对应尺寸，剥线过长会导致带电体外露，剥线过短则会导致绝缘层被压入锁紧部位，增大接触电阻。这款接线部件的结构设计充分考虑了现场施工的实际操作习惯，所有棱角位置都做了圆角处理，避免施工时划伤手指，外壳的绝缘性能满足低压电气的安全要求，即使在潮湿、多尘的工况下，也能保证足够的绝缘防护能力，不会出现漏电问题。
