12V双联进水电磁阀结构三维设计

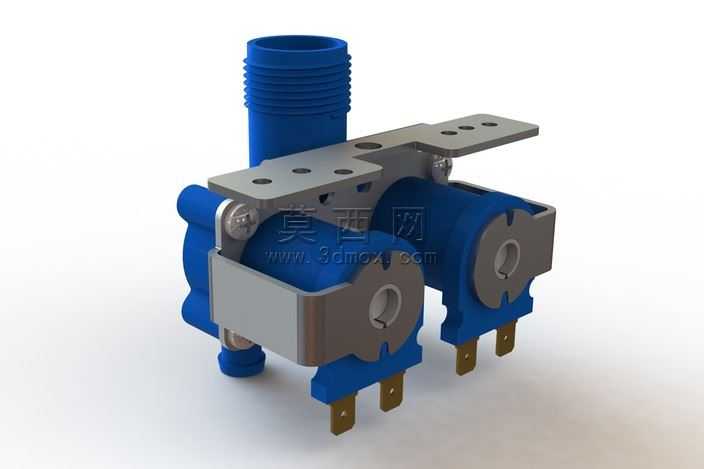

本模型为12V双联进水电磁阀的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对电磁阀的核心功能模块进行拆分，分别构建进水接头、阀体基座、电磁驱动单元、安装支架、接线插脚五大组成部分，保证各部件的装配约束完全符合实际生产的公差配合要求。建模过程中对阀体的流体通道做了等比例还原，进水端的外螺纹结构采用螺旋扫描命令生成，完整还原螺纹的牙距、牙型参数，确保和标准水管接头的匹配性；两个独立的电磁驱动单元采用对称式布局，分别控制独立的出水通路，可实现双路流体的独立通断控制，适配需要分流供水的设备场景。材质与渲染阶段，针对不同部件的实际材质做了区分设置：阀体主体采用蓝色工程塑料材质，添加轻微的磨砂质感与塑料特有的低反光属性，还原PA加纤材质的视觉效果；金属安装支架采用镀锌钢板材质，设置金属拉丝纹理与中度反光属性，还原冲压金属件的表面质感；电磁线圈的金属端盖采用哑光金属材质，接线插脚采用黄铜材质，添加金属氧化后的细微质感，底部的密封胶圈采用黑色橡胶材质，设置高粗糙度的漫反射属性，还原橡胶件的视觉特征。结构设计上，安装支架预留了多组标准安装孔位，可适配不同设备的安装固定需求，接线插脚采用标准插片式结构，符合常规低压电器的接线规范，阀体各部件的连接位置预留了密封槽结构，保证流体通路的密封性。整体建模过程严格遵循电磁阀的实际工作原理，电磁驱动部分的动铁芯、静铁芯位置做了准确的结构还原，可直观展示电磁阀通电吸合、断电复位的动作逻辑，模型完成装配后做了全局干涉检查，确保各部件在动作过程中无结构干涉，完整还原了双联电磁阀的真实结构与装配关系，可用于产品结构展示、安装指导演示、原理教学等场景。
