复合材料制造用真空探针组件结构设计

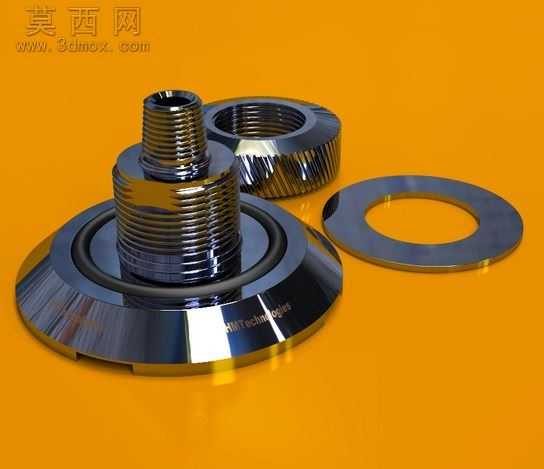

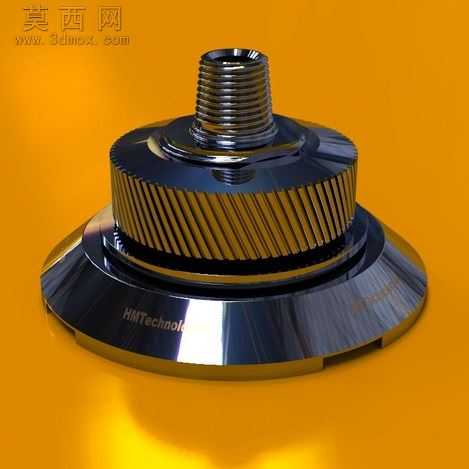

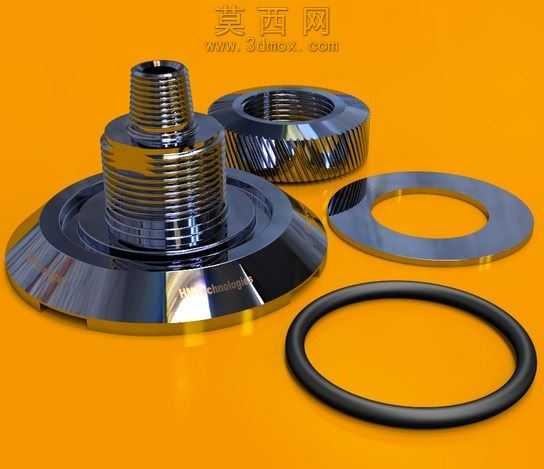

本模型为复合材料制造工艺配套的真空探针组件，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工公差配合标准，对各零件的装配关系做了精准约束，确保虚拟装配状态下无干涉、无错位，可直接用于工程出图、装配模拟以及工艺演示场景。模型包含外螺纹探针主体、滚花锁紧螺母、平置密封垫圈、基座法兰盘四个核心零件，各零件独立建模后完成总装配合，建模阶段对每一处细节特征都做了还原：探针主体上部的外螺纹采用真实牙型轮廓扫描生成，而非简单贴图模拟，螺纹牙距、牙型角完全匹配NPT男性螺纹的标准参数，可实现与真空管线的快速适配对接；基座法兰盘做了边缘倒角与表面高光处理，表面蚀刻的标识文字采用实体凸模特征构建，还原真实零件的标识细节；滚花锁紧螺母的外表面滚花纹理采用圆周阵列特征生成，滚花的齿距、齿深符合五金紧固件的加工规范，既还原了零件的防滑操作结构，也保证了模型渲染时的质感表现；密封垫圈采用环形实体建模，截面为标准矩形，装配位置精准卡在探针基座与法兰盘的密封槽内，还原高温密封场景下的装配位置关系。材质渲染阶段，所有金属零件统一赋予高抛光金属材质，调整材质的反射率、粗糙度参数，模拟不锈钢或铝合金经精密车削加工后的金属光泽，在橙色纯色背景的渲染环境下，通过三点布光方案突出金属零件的棱边高光与曲面反射效果，垫圈部分赋予深色橡胶材质，与金属零件形成明确的材质区分，让整体渲染图的层次感更强，清晰展现各零件的轮廓边界与装配层次。设计思路上围绕真空密封场景的使用需求展开，整体结构紧凑，通过锁紧螺母与垫圈的配合实现紧固定位与密封保障，可适配常规真空管线的快速连接需求，零件结构完全符合金属切削加工的工艺要求，无倒扣、无无法加工的异形特征，所有曲面均为可加工的规则回转面或平面，可直接对接数控加工流程完成实物打样。
