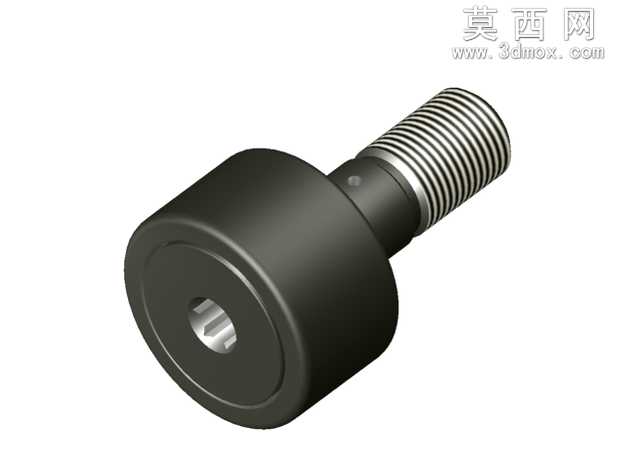

标准凸轮从动件螺栓滚轮轴承三维设计

本作品为标准凸轮从动件螺栓滚轮轴承的三维参数化建模成果，建模过程严格遵循机械设计标准规范，首先通过二维草绘绘制滚轮主体、螺栓杆部、内六角驱动端、螺纹段的截面轮廓，精准控制各段直径、长度、圆角过渡的尺寸公差，保证各结构尺寸符合对应标准件的参数要求。建模阶段采用旋转特征生成滚轮与螺栓的主体基体，对滚轮外圆做高精度圆柱度约束，对螺栓杆部与滚轮的配合段做同轴度约束，确保整体结构的装配精度符合实际使用要求。螺纹段采用螺旋扫描特征生成标准外螺纹，还原真实螺纹的牙型角、螺距参数，避免简化螺纹带来的结构失真；滚轮端面的内六角驱动槽采用拉伸切除特征制作，精准还原内六角的对边尺寸、深度参数，保证与标准内六角扳手的配合逻辑一致。材质与渲染阶段，对滚轮主体赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢经过淬火处理后的哑光金属质感，表面添加细微的磨削纹理，体现精密加工的工艺特征；螺纹段与螺栓杆部赋予调质处理的合金钢材质，适当调整材质光泽度，区分与滚轮外圈的材质视觉差异；内六角槽内部做轻微的阴影处理，增强结构的立体感与真实感。结构设计上，滚轮与螺栓杆之间预留了合理的转动间隙，还原了凸轮从动轴承的滚轮可绕螺栓杆自由转动的核心功能结构，螺栓杆根部的退刀槽、轴肩过渡圆角均按照机械加工工艺要求设计，避免应力集中问题，保证零件的结构合理性。整体建模过程未做过度简化，完整还原了该标准凸轮从动件的所有结构细节，可用于机械传动机构的虚拟装配、运动仿真、干涉检查等设计环节，也可作为机械设计教学中标准件建模的参考案例，帮助学习者掌握轴类、盘类组合零件的建模思路，理解凸轮从动轴承的结构原理与装配逻辑。
