多规格工业电源连接插头插座组件

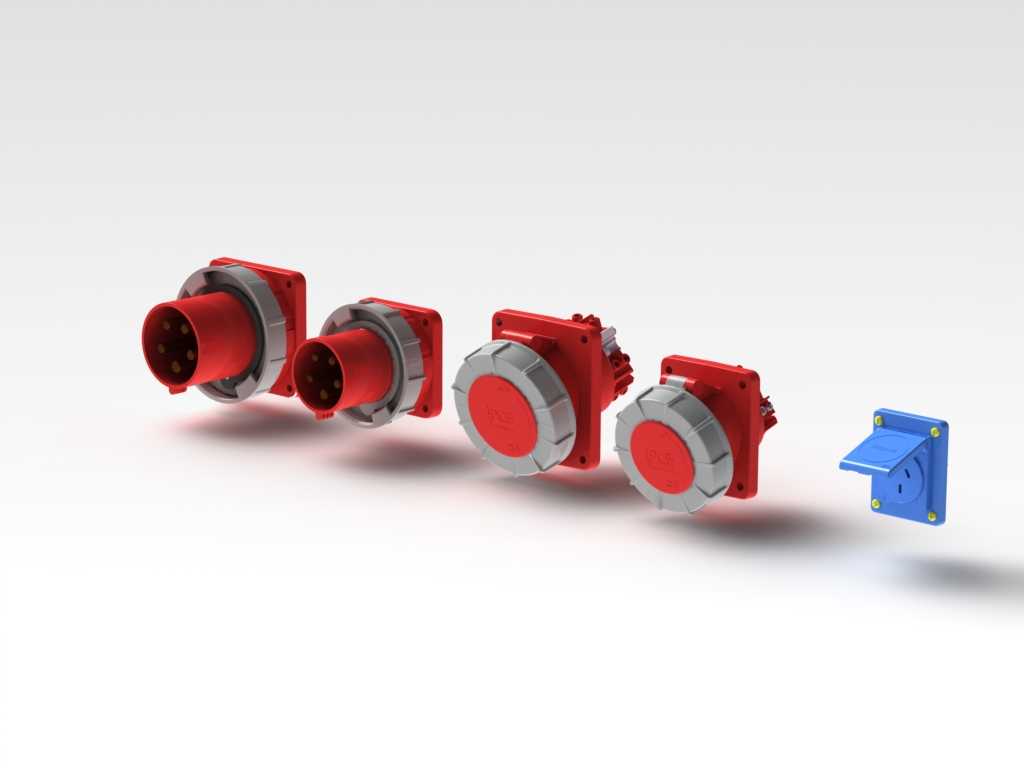

　　在工业供配电现场、移动设备供电接驳、临时施工用电回路、生产车间设备分线场景里，不同电压等级、不同载流量的供电回路接驳，一直是现场布线和设备运维里需要重点把控的环节，这套多规格电源连接组件，就是针对380V、220V两类常用工业供电电压，覆盖125A、63A、16A三个常用载流等级设计的接插部件，能满足从大功率生产设备、中型移动机具到小型用电终端的差异化接驳需求。

　　从实际使用场景来看，125A规格的接插件主要适配车间大功率冲压设备、固定式焊接机组、大型物料输送线这类重载用电负载，这类负载启动电流大、持续工作载流高，对接插件的接触可靠性、温升控制要求极高；63A规格多用于中小型生产设备、移动式空压机、现场临时分配电箱的输出接驳，平衡载流能力与接插操作的便捷性；16A规格则适配手持电动工具、现场检测仪器、小型辅助设备这类低功率终端，兼顾日常插拔的便利性与供电安全性。不同规格的组件采用统一的法兰安装结构，能在现场配电箱、设备侧壁、工位接线端上实现标准化开孔安装，减少现场施工的开孔规格种类，降低布线施工的复杂度。

　　设计层面上，整套组件采用公母头配对的防误插结构，不同电压、不同载流规格的接插件插针排布、外壳键位做了差异化设计，从物理结构上杜绝不同电压等级、不同载流规格的接插件误插，避免因错接导致的设备烧毁、供电短路事故。外壳采用高强度工程塑料搭配密封结构，接插到位后能达到工业环境常用的防护等级，可适应车间多粉尘、偶尔有液体飞溅的使用场景，部分户外临时施工场景下也能抵御常规雨水喷淋，不会因外界杂物进入接插间隙导致接触不良或绝缘失效。接触部件采用铜质镀银处理，既能降低接触电阻减少长期载流的温升，也能避免铜基材氧化导致的接触性能下降，保证长期使用的可靠性。

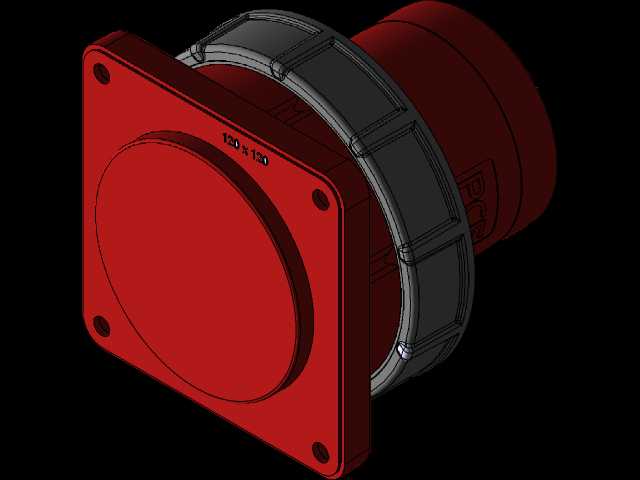

　　安装边界上，法兰安装座的固定孔位采用对称排布，不同载流规格的安装座外形尺寸随载流量提升阶梯增大，16A规格安装座尺寸最小，适合在密集排布的工位接线端安装，不会占用过多面板空间；63A规格安装座尺寸适中，可在分配电箱面板上多组并排布置；125A规格安装座尺寸最大，预留了足够的内部爬电距离，满足大载流下的绝缘安全要求。插座端自带弹簧复位的防护盖，未插入插头时防护盖自动闭合，遮挡插套部分，避免现场杂物、金属碎屑落入导致的短路隐患；插头端采用带锁紧的螺纹连接结构，插入插座后旋转锁紧套即可实现可靠固定，防止设备移动、线缆拖拽时插头意外脱落导致供电中断。

　　从结构建模的角度来看，整套模型还原了接插件的所有细节特征，包括法兰盘的安装沉孔、插针的排布位置、外壳的防滑纹理、锁紧套的卡扣结构、防护盖的铰接位置，在做设备布线设计、配电箱面板排布、现场施工模拟的时候，可以直接调用这套模型进行装配干涉检查，提前验证安装空间是否足够、接插操作时是否会和周边部件产生干涉，避免实际安装时出现开孔位置错误、空间不足无法操作的问题。不同规格的接插件外形比例准确，载流等级越高的部件插针直径越粗、外壳壁厚越大，符合工业接插件的实际设计逻辑，在做三维布线的时候，可以根据接插件的接线端尺寸匹配对应线径的电缆模型，让整体装配效果更贴近实际工程状态。

　　在日常设备运维场景里，这类标准化的工业接插件还能实现快速断电更换，当设备需要移位或者维护时，不需要拆解接线端子，直接解锁拔下插头即可断开电源，相比传统的端子接线方式，能大幅缩短设备移位、维护的断电时间，提升生产现场的运维效率。同时统一的接插标准也能让同规格的不同设备实现供电接口通用，减少现场备用线缆的种类，降低备品备件的存储压力。
