双槽18650锂电池固定支架结构设计

　　在便携储能、小型动力模组、消费类电子内置供电单元的结构搭建场景中，单颗圆柱锂电池的固定可靠性直接决定整个供电系统的抗振性能与循环寿命，这款双槽位18650锂离子电池固定支架，正是针对两串/两并构型的18650电池组装配需求开发的结构件。从实际装配场景出发，这类支架常应用在小型手持电动工具电池包、便携户外电源模组、家用储能备用电源、工业检测手持设备内置电池仓中，替代传统的泡棉胶粘贴、扎带捆绑等非标准化固定方式，解决圆柱电芯在装配后易移位、极耳受力拉扯断裂、电芯间距不足导致散热不畅的共性问题。

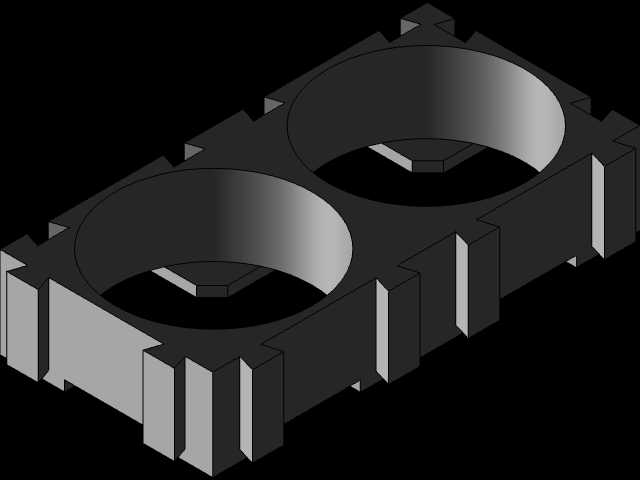

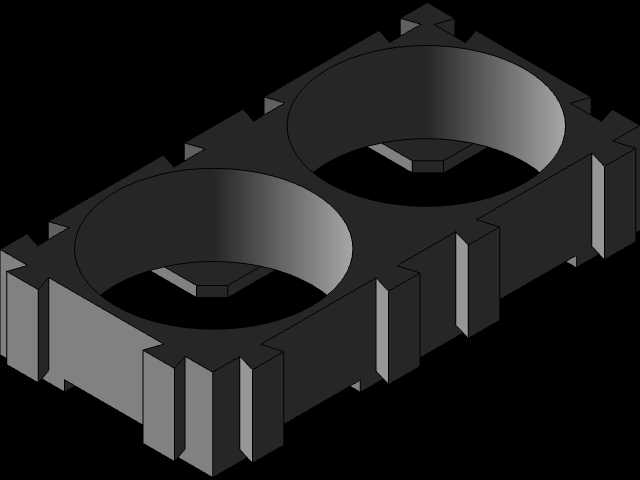

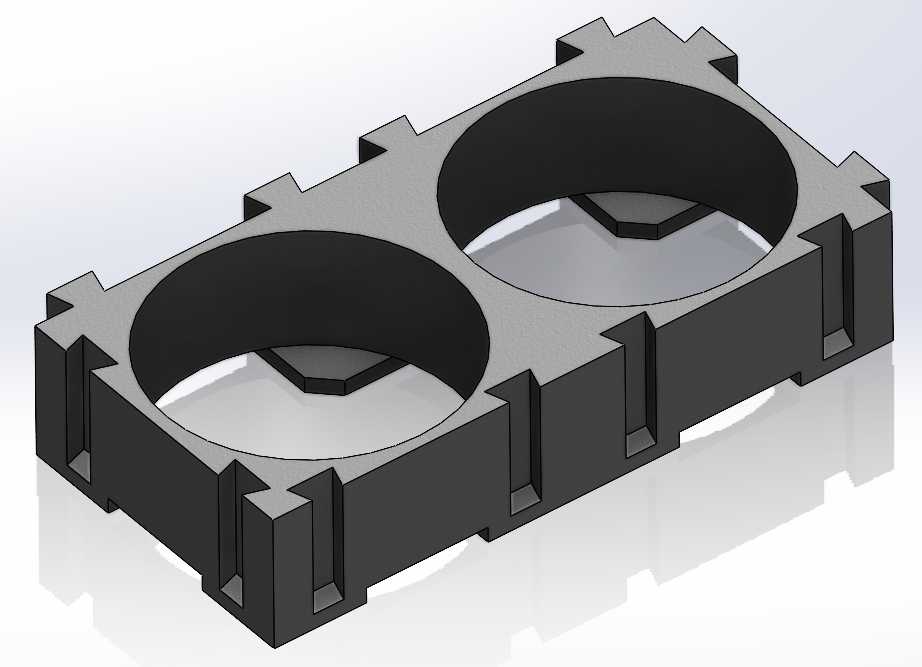

　　从功能特性来看，支架采用一体化注塑成型的框式结构，两个圆形电芯容纳槽的内径匹配18650电芯的标准外径，槽壁预留0.1mm的装配公差带，既可以保证电芯顺利压入，又能通过槽壁周向的限位筋对电芯侧壁形成均匀的抱紧力，避免电芯在受到振动、冲击时出现轴向窜动或径向转动。每个容纳槽的底部设置有内凸的承托凸台，凸台高度经过精确计算，既可以对电芯底部形成支撑，控制电芯插入支架后的轴向伸出长度，保证后续镍带焊接时极耳位置的一致性，又能在槽底留出空隙，避免电芯底部壳体与支架完全贴合形成密闭空间，为电芯工作时的热量散发留出对流通道。

　　支架的外侧壁设置有连续的拼接卡槽与卡凸结构，这一设计考虑了多组支架扩展拼接的需求：当需要搭建更多串并数的电池组时，相邻支架可以通过侧壁的凹凸卡扣直接拼接定位，不需要额外设计连接辅件，拼接后整体的位置精度可以控制在0.2mm以内，保证后续批量焊接镍带时的位置一致性。支架的边角位置设置有定位凸台与安装孔位，安装孔位的中心距匹配常见电池仓的固定螺柱位置，凸台可以在支架与安装基面之间留出2mm的间隙，一方面避免支架底面与安装基面完全贴合造成的积热，另一方面可以容纳电芯底部可能存在的焊点凸起，防止装配时支架被顶起出现倾斜。

　　设计过程中，首先围绕18650电芯的标准尺寸参数确定容纳槽的核心尺寸：槽体内径设置为18.3mm，适配电芯18mm±0.1mm的外径公差，槽体深度设置为65mm，匹配18650电芯65mm的标准长度，保证电芯压入后端面与支架端面的齐平度误差不超过0.3mm。槽壁的厚度设置为1.2mm，在保证注塑成型时不会出现缩痕、缺料的前提下，尽可能压缩支架占用的空间，提升电池组整体的空间利用率。侧壁的拼接卡扣采用梯形截面设计，卡扣的导入角设置为15度，既可以降低拼接时的压入力，又能保证拼接后卡扣的拉脱力不低于50N，避免电池组在受到冲击时支架散开。

　　从安装边界来看，这款双槽支架的整体外轮廓尺寸为72mm39mm12mm，安装时需要在电池仓内预留至少74mm41mm的平面安装空间，安装孔位的中心距为66mm33mm，适配M2.5规格的自攻螺丝进行固定。支架的上端面与下端面都设置有相同的拼接结构，支持正反方向拼接，可以根据电池仓的空间布局灵活选择电芯的极柱朝向，不需要额外开发反向结构的支架零件，降低了多构型电池组的零件备货种类。在实际装配流程中，操作人员只需要将电芯按照极性方向压入支架槽内，通过侧壁卡扣将所需数量的支架拼接成整体，再通过安装孔将支架整体固定在电池仓内，就可以完成电芯的预固定，后续进行镍带焊接、保护板安装等工序时，电芯不会出现移位，大幅提升装配效率与成品一致性。

　　此外，支架的槽壁上预留有镍带走线的缺口，缺口位置正对电芯极耳的标准焊接位置，焊接时镍带可以直接通过缺口搭接到电芯极柱上，不需要额外对支架进行裁切修改，避免了现场加工带来的碎屑残留、尺寸误差等问题。支架材料选用常规的阻燃PP材质，本身具备V0级阻燃性能，同时耐电解液腐蚀，即使在电芯出现少量漏液的情况下也不会出现材质脆化、开裂的问题，能够在-20℃到80℃的工作温度范围内保持结构强度，满足多数民用与工业场景下电池组的使用环境要求。
