依必安派特W2E143轴流散热风机结构

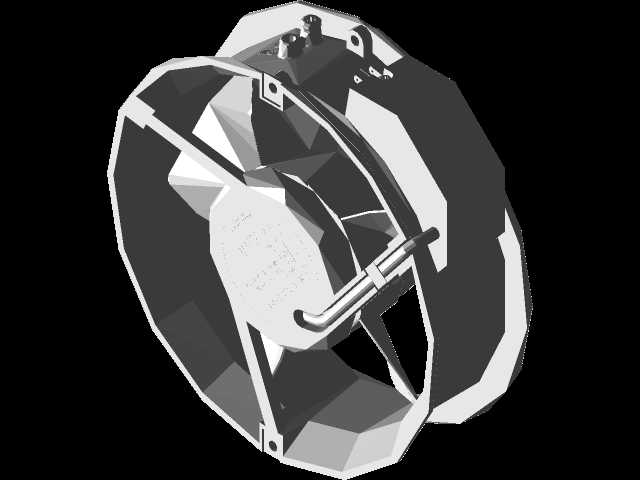

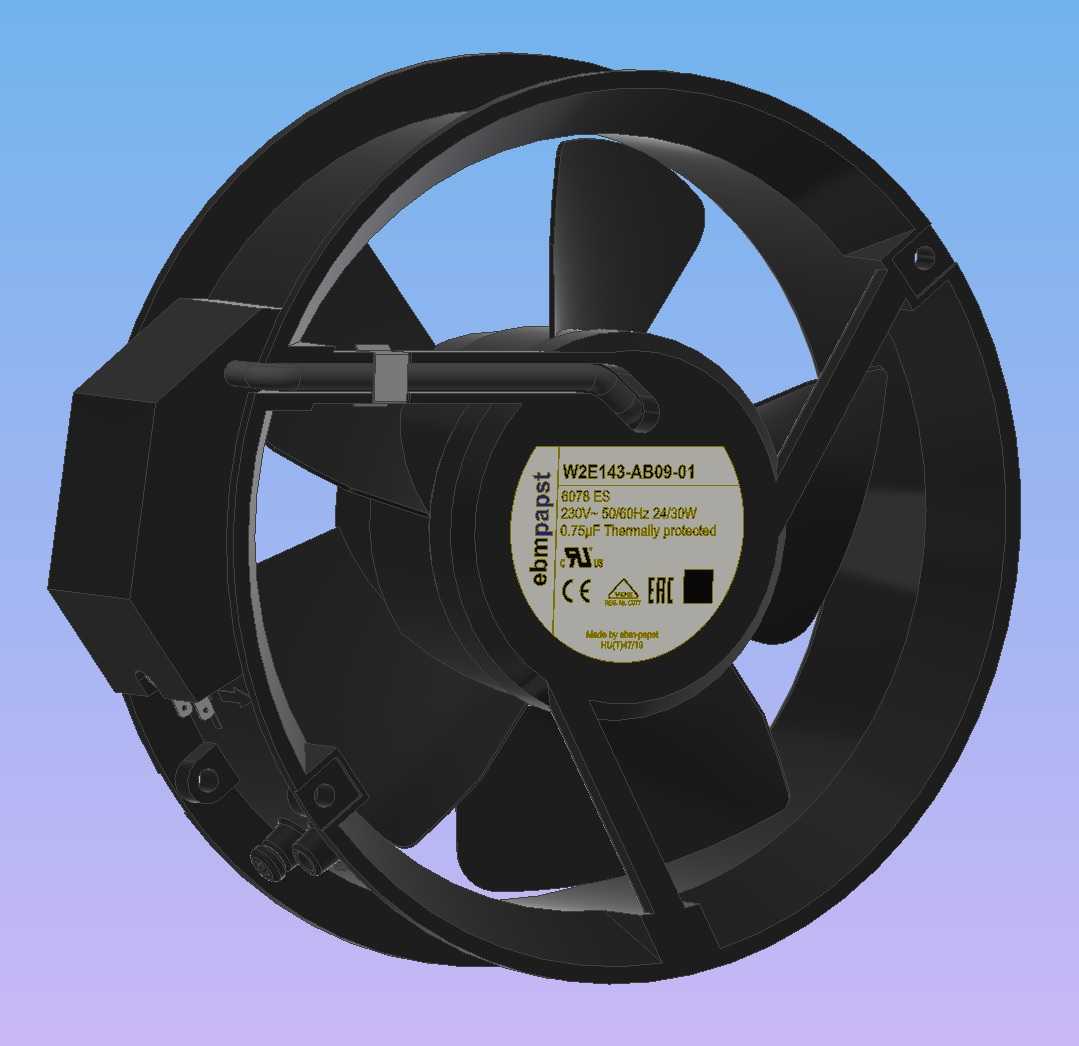

　　这款轴流风机的三维结构还原，完全围绕工业散热场景的实际安装与运行需求搭建，没有多余的装饰性结构，每一处几何特征都对应量产实物的功能边界。从结构设计逻辑来看，外框采用一体化圆形注塑成型结构，框体边缘预留的四个安装凸耳带有标准通孔，孔位间距匹配140mm规格风机的通用安装尺寸，凸耳厚度经过受力校核，能够承受风机满速运行时的振动载荷，避免长期运行后安装位出现疲劳开裂。风框内侧的导风圈做了圆弧过渡处理，能够减少进风侧的气流紊流，降低风噪同时提升送风效率，导风圈与风叶的径向间隙控制在极小范围内，避免叶尖扰流带来的风量损失。

　　风叶采用五片后掠式叶片设计，叶片曲面经过气动优化，每一片叶片的安装角从叶根到叶尖做渐变处理，叶根部位安装角更大以保证足够的结构强度，叶尖部位安装角收窄以匹配更高的线速度，这种设计能够在2800-3300转的转速区间内保持稳定的风压输出，同时降低叶片旋转时的涡流噪声。叶片与中心轮毂采用一体化注塑结构，轮毂中心的轴孔与电机输出轴做过盈配合设计，轴孔旁的定位卡槽能够防止风机运行过程中叶片与转轴出现相对滑动，保证动平衡精度。

　　风机中部的电机仓采用密封式结构，能够阻挡工业环境中的粉尘、水汽进入电机内部，延长轴承与绕组的使用寿命。电机仓外侧贴装的标识区域做了下沉式平面设计，避免标识凸起被安装过程剐蹭脱落，标识上的认证标识、接线极性提示都做了结构上的位置预留，方便生产环节的丝印加工。风机侧边引出的电源线采用防弯折护套结构，护套根部与风框的出线位做了卡扣式固定，能够承受一定的拉扯力，避免设备布线过程中线缆被扯断导致的接线故障。

　　从实际应用场景来看，这款风机适配机柜散热、工控设备通风、小型制冷机组冷凝散热等多种工况，230V的供电电压能够直接接入工业市电回路，不需要额外搭配降压电源模块，简化设备的配电设计。建模过程中对安装边界做了精准还原，风机整体厚度方向的尺寸完全匹配实物，安装时不会与机柜内部的元器件、走线槽产生干涉，风框后侧的防护格栅安装位也做了预留结构，用户可以根据使用场景加装防护网，避免异物进入风叶区域造成设备损坏。

　　在结构细节处理上，风框表面的加强筋布局完全参照实物设计，加强筋沿着风框径向分布，既能够提升框体的结构强度，减少注塑过程中的形变，又不会阻挡进风路径。电机仓与风框连接的三根支撑筋做了流线型截面设计，能够减少支撑筋对出风气流的阻挡，降低气流经过支撑筋时产生的异常噪声。接线端的端子结构也做了等比例还原，端子的插针间距、卡扣位置都与实物一致，方便设计人员在做整机布线时直接匹配对应的接插件，不需要额外测量接线位尺寸。

　　这款模型的几何精度完全满足结构设计阶段的干涉检查、安装模拟需求，所有配合面的公差预留都参照工业风机的通用设计标准，设计人员在做设备整机布局时，可以直接将该模型导入装配体，验证安装位的空间是否充足，进出风路径是否存在遮挡，提前规避样机试制阶段可能出现的安装干涉、散热效率不足等问题。针对不同工况的适配性，模型也还原了风机的可安装角度特性，无论是水平安装还是垂直安装，风机的结构重心都落在安装面的中心位置，不会因为安装角度问题导致运行振动过大。
