SEP040系列伺服电机三维结构设计

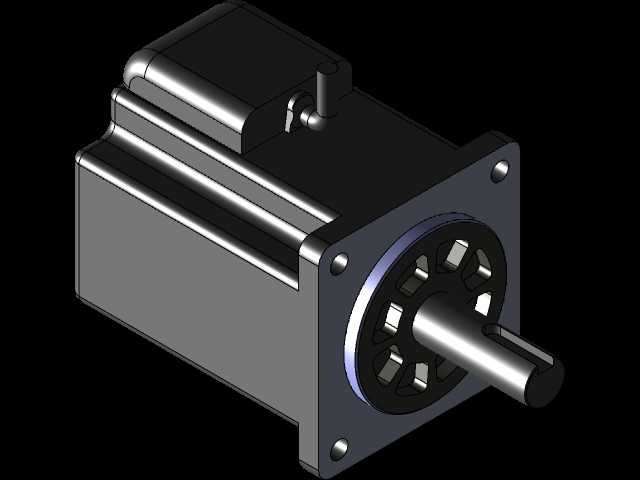

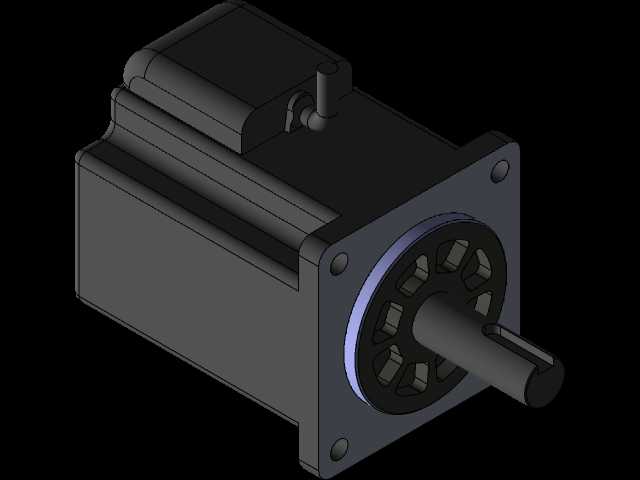

　　在自动化产线的定位模组、小型数控机床的进给轴、电子制造设备的 pick-and-place 机构里，小功率伺服电机的选型往往直接决定整套设备的重复定位精度与动态响应上限，SEP040规格的伺服电机正是面向这类中低负载、高响应需求场景开发的驱动执行元件。从三维结构来看，这款电机采用方形安装法兰的本体设计，区别于传统圆形法兰的伺服产品，方形法兰的四个安装孔位分布在法兰对角位置，安装时可以通过螺栓直接与设备安装面贴合，无需额外的转接法兰适配，能有效压缩驱动端的轴向安装空间，对于安装空间局促的桌面型自动化设备、小型协作机器人关节来说，这种结构设计能大幅降低机构的整体轮廓尺寸。

　　电机本体的外壳采用带轴向散热筋的一体式结构，散热筋沿着电机轴向平行排布，在电机持续运行产生热量时，能通过增大外壳与空气的接触面积提升自然散热效率，无需额外加装散热风扇即可满足额定工况下的散热需求，同时也避免了风扇运行带来的粉尘吸入、噪音增大等问题，适配洁净车间、无尘装配工位这类对环境颗粒度、噪音有严格要求的应用场景。输出轴端采用带定位台阶的光轴配合键槽的结构设计，轴伸端的定位台阶可以在安装同步轮、联轴器、行星减速箱时实现轴向定位，避免传动部件在高速正反转过程中出现轴向窜动，键槽结构则可以传递额定扭矩，防止传动部件与输出轴之间出现相对滑动，保证扭矩传递的可靠性。

　　电机后端的编码器舱采用凸起式独立结构，将光电编码器与电机定子绕组在物理空间上做了分隔，既可以避免电机运行时的电磁干扰影响编码器的位置信号采集精度，也能在编码器需要维护、校准的时候单独拆卸后端舱盖，无需拆解电机本体的定转子结构，降低后期维护的拆装难度。从安装边界来看，这款40机座规格的伺服电机，法兰安装面的边长为标准40mm规格，四个安装孔的中心距符合通用小功率伺服的安装尺寸规范，输出轴的轴径、轴伸长度也匹配市面上常规的40系列伺服配套联轴器、减速箱的安装尺寸，设备设计人员在做选型替换时，可以直接在原有安装位上完成替换，无需重新调整安装板的孔位、传动部件的配合尺寸，大幅缩短设备改型、部件替换的设计周期。在功能特性上，这款伺服电机的本体结构设计充分考虑了动态响应的需求，定转子的同轴度通过止口配合的结构来保证，法兰端与后端盖分别通过本体两端的止口定位，装配后可以将定转子之间的气隙均匀度控制在极小的公差范围内，降低电机运行时的齿槽转矩，提升低速运行时的平稳性，避免在低速进给场景下出现爬行现象。电机的动力出线端采用侧出式的防水接头结构，出线方向垂直于电机轴向，在安装到设备内部时，可以根据布线需求调整接头的出线朝向，避免线缆与周边的运动部件发生干涉，同时接头的密封结构可以阻挡加工现场的切削液、粉尘进入电机内部，适配普通机加工工位的使用环境。

　　在做三维建模的过程中，这款电机的各个配合面都严格按照实际加工公差做了装配约束，法兰安装面的平面度、输出轴与安装面的垂直度、止口的同轴度都按照实际生产的形位公差要求做了设定，结构设计人员在调用这个模型做整机装配时，可以直接通过配合约束完成虚拟装配，提前验证安装空间是否存在干涉，传动部件的同轴度是否符合设计要求，不需要再对模型的尺寸做二次修正。对于做小型自动化设备开发的工程师来说，这类标准化机座的伺服电机模型，能在方案设计阶段快速完成驱动部件的布局，根据电机的实际外形尺寸预留安装空间、规划线缆走线路径，避免在后期加工装配时才发现空间干涉、安装位不匹配的问题，有效缩短设备的开发周期，减少设计迭代过程中的物料浪费。
