6针磁吸式电子连接器套件结构设计

　　这款6针磁性连接器套件，是面向小功率电子设备快速对接场景开发的连接组件，日常在可穿戴设备、便携小型检测仪器、模块化消费电子、桌面小型外设的电源与信号传输对接环节应用十分广泛。不同于传统插拔式连接器需要对准卡扣或施加轴向按压力完成对接，这类磁吸式结构依靠内置磁体的吸附力即可实现盲插对接，用户无需刻意对准针脚位置，靠近对接区域即可自动吸合对位，大幅降低频繁插拔场景下的操作门槛，也能避免传统插针长期受力歪斜、针孔磨损松旷的常见失效问题。

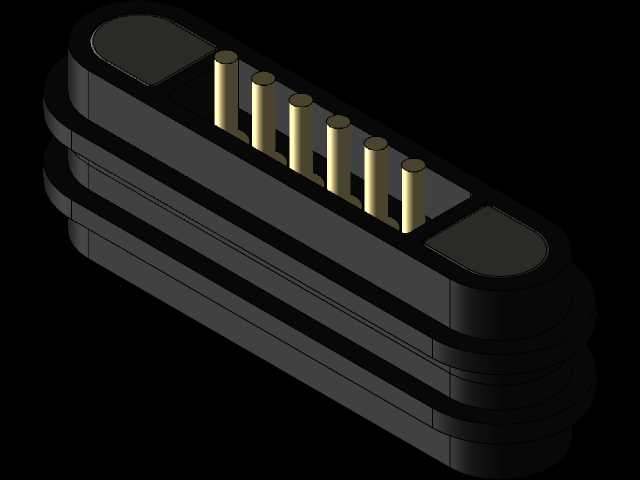

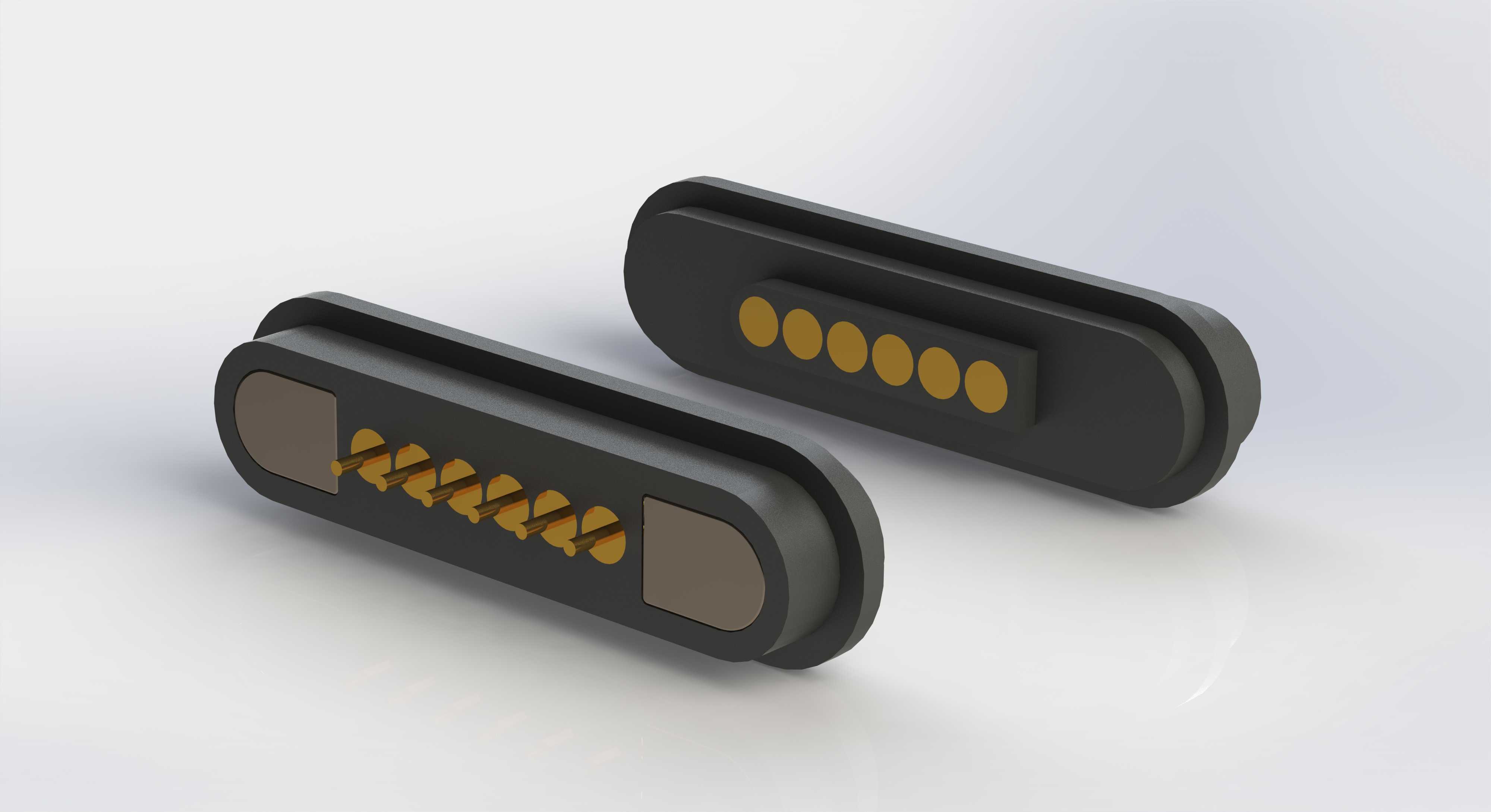

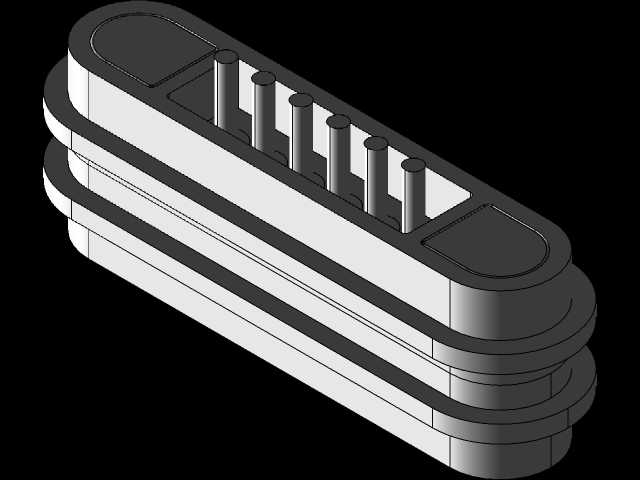

　　从结构设计逻辑来看，整套组件分为公端与母端两个配对部分，对接面采用长椭圆形的扁平化轮廓，整体厚度控制在薄型化区间，能够适配内部安装空间局促的便携类设备外壳安装需求。接触端采用6颗等距排列的镀金接触触点，单颗触点的载流能力覆盖小功率供电与低速信号传输需求，触点排布沿对接面长轴方向均匀分布，相邻触点之间预留足够的绝缘间隙，避免相邻引脚之间出现爬电、信号串扰问题。触点两侧设置了对称的定位磁体安装位，磁体采用极性配对设计，只有公母端极性对应时才能顺利吸合，从物理结构上杜绝反接风险，避免反接造成的设备电路损坏。

　　对接面的外围做了一圈微凸的导向边框，当磁体吸附带动两端靠近时，微凸边框能够先于触点接触完成径向位置修正，抵消±2mm范围内的对位偏差，保证触点能够精准贴合，不会出现个别触点虚接的问题。接触触点采用弹簧顶针结构设计，顶针的伸缩行程预留了0.5mm的压缩余量，即使对接面存在轻微的平面度误差，也能依靠弹簧的预紧力保证每一颗触点都能可靠接触，降低接触电阻波动带来的供电不稳、信号丢包问题。外壳部分采用耐高温的绝缘工程塑料注塑成型，表面做哑光磨砂处理，外壳边缘全部做R0.5mm的圆角过渡，既避免安装时刮伤设备外壳涂层，也能减少日常使用中棱角磕碰造成的壳体开裂风险。

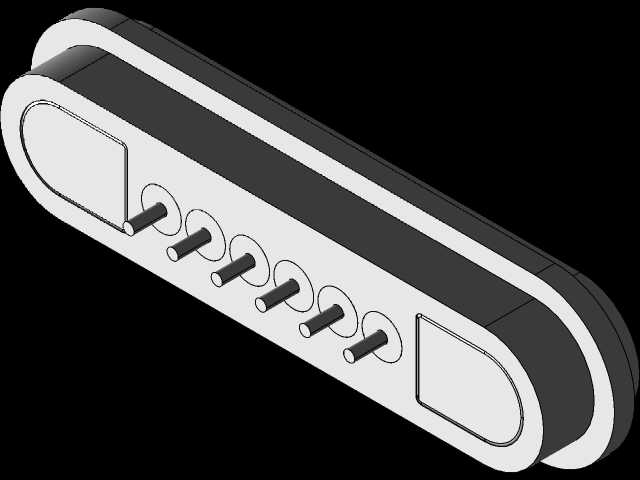

　　安装边界方面，整套连接器的公母端外形轮廓完全对称，安装时可根据设备结构选择嵌入式粘贴或者卡扣固定两种方式，壳体背部预留了焊盘走线空间，接线端的焊盘间距符合常规PCB板布线规范，设计人员在做设备主板布局时，可直接将连接器焊盘对应位置预留走线通道，无需额外做转接板设计。磁体的吸附力经过调校，正常使用时能够承受15N的轴向拉脱力，足以应对日常使用中意外拉扯的场景，不会因为轻微拖拽就断开连接，当拉脱力超过阈值时又能顺利脱开，避免拉扯造成设备摔落或者连接器焊盘被扯脱的问题。

　　从实际选型适配角度来看，这类磁吸连接器尤其适合需要频繁拆分对接的模块化电子设备，比如分体式智能穿戴配件、便携充电模块、快拆式传感检测单元，相比传统的Micro USB、Type-C等插拔式接口，它没有外露的插针或者插孔结构，日常使用中能够有效阻挡灰尘、汗液进入接触区域，在有轻微防泼溅需求的使用场景下，配合外壳的密封圈设计就能实现基础的防水能力，大幅提升接口的长期使用可靠性。设计过程中需要重点关注磁体的磁通量衰减特性，保证在产品全生命周期内吸附力不会出现明显下降，同时触点的镀金层厚度需要满足耐磨要求，经过数千次反复吸合断开后，接触电阻仍然能稳定在毫欧级，避免长期使用后出现接触不良的问题。另外在结构排布上，需要将电源引脚与信号引脚做分区排布，电源引脚布置在靠近磁体的两侧位置，信号引脚集中在中间区域，减少大电流供电时对信号传输的电磁干扰，保证信号传输的稳定性。
