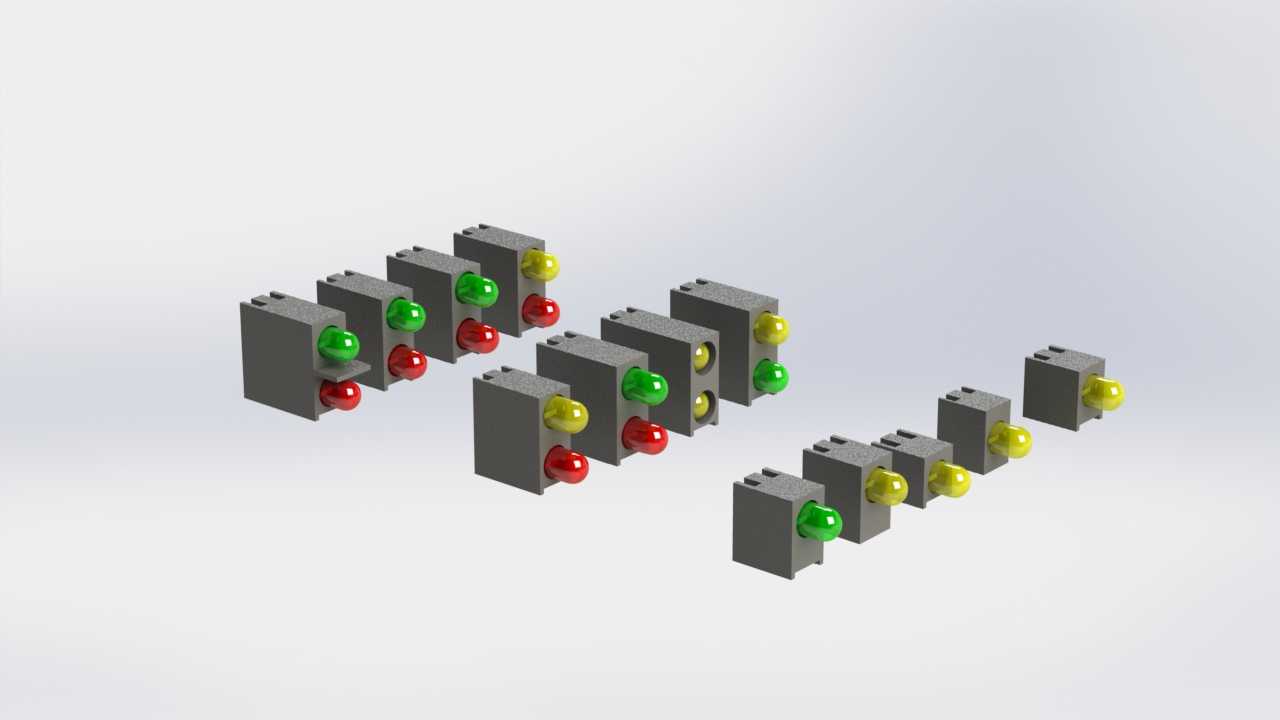

多规格固定安装式LED指示灯组件

　　这类固定LED指示灯组件，是工业电控柜、设备操作面板、小型电源模组里最常见的状态指示元件，日常做设备布线、面板开孔选型时经常会碰到这类标准件。不同颜色的灯珠对应不同的设备状态——绿色常用来标识电源接通、设备正常运行，红色对应故障报警、回路断电，黄色则多用于预警、待机状态提示，整套组件覆盖了常规电控场景下的全部指示需求，不用单独零散采购不同规格的指示灯，能减少选型时的匹配工作量。

　　从结构设计来看，外壳采用尼龙66材质，阻燃等级达到94V-2，完全满足工业电控场景的阻燃要求，哪怕柜内出现短时温升、局部打火的异常情况，外壳也不会出现持续燃烧的问题，能降低故障扩散的风险。外壳做了卡扣式的固定结构，不需要额外加装固定螺母，面板开孔后直接推入就能卡紧，安装效率比传统螺纹拧装的指示灯高不少，适合批量装配的生产线使用，也能减少面板后侧的安装空间占用，对于布线密集的小型电控箱来说，这种紧凑的固定结构优势很明显。

　　设计时首先考虑的是不同安装场景的适配性，整套组件包含了不同引脚长度、不同灯珠凸台高度的版本，有的版本适合1mm厚度的薄金属面板安装，有的版本适合3-5mm厚度的塑料绝缘面板安装，灯珠的发光角度也做了区分，大角度版本适合开阔的设备操作面板，操作人员从侧面也能清晰看到灯的状态，小角度聚光版本适合密集排布的信号面板，避免相邻指示灯的光线串扰，导致状态误判。

　　安装边界方面，单颗指示灯的外壳截面为正方形，边长适配行业通用的8mm标准开孔，相邻两颗灯的安装中心距最小可以做到12mm，不会出现安装干涉的问题，引脚间距符合常规PCB板直插元件的标准，既可以直接卡在面板上做外接布线，也可以直接焊接在PCB板上做板载状态指示，不用额外做转接结构。外壳的黑色哑光表面处理，能减少车间照明光线的反光，哪怕在强光照射的工位上，灯珠的亮灭状态也能清晰分辨，不会因为反光导致操作人员看错设备状态。

　　实际应用中，这类固定LED除了用在常规的工业设备面板上，也经常用在小型电源变压器、直流稳压模组的输出状态指示上，直接集成在模组外壳上，不用额外开孔安装独立指示灯，能简化整机的装配流程。外壳的卡扣结构做了倒齿设计，卡入面板后不会因为设备运行的振动出现松脱掉落的问题，哪怕是在有持续振动的冲压设备、输送线设备上使用，也能保持固定可靠，不会出现指示灯陷进面板内部的故障。不同版本的灯珠引脚都做了镀锡处理，可焊性好，不管是手工焊接还是波峰焊工艺，都能保证焊接可靠性，不会出现虚焊导致的指示灯不亮问题。灯珠与外壳的配合处做了密封胶圈的预留槽，有防尘防水需求的场景下，可以加装配套的硅胶圈，达到IP54的防护等级，适合在有少量粉尘、溅水的车间环境下使用，不用额外做防护结构。

　　做三维建模的时候，要重点还原卡扣的倒齿尺寸、引脚的伸出长度、灯珠凸台的高度差，这些尺寸直接影响后续的安装干涉检查，如果建模时尺寸偏差，实际装配时就会出现卡不紧、引脚长度不够焊不到PCB、灯珠突出面板高度不一致的问题。不同版本的外壳外形基本一致，只有卡扣位置、引脚长度、凸台高度的细微差别，建模时可以用配置化的方式做系列化设计，不用重复建模，也方便后续导出工程图时快速切换不同规格的尺寸标注。
