哈贝尔H320B电源输入接插件结构设计

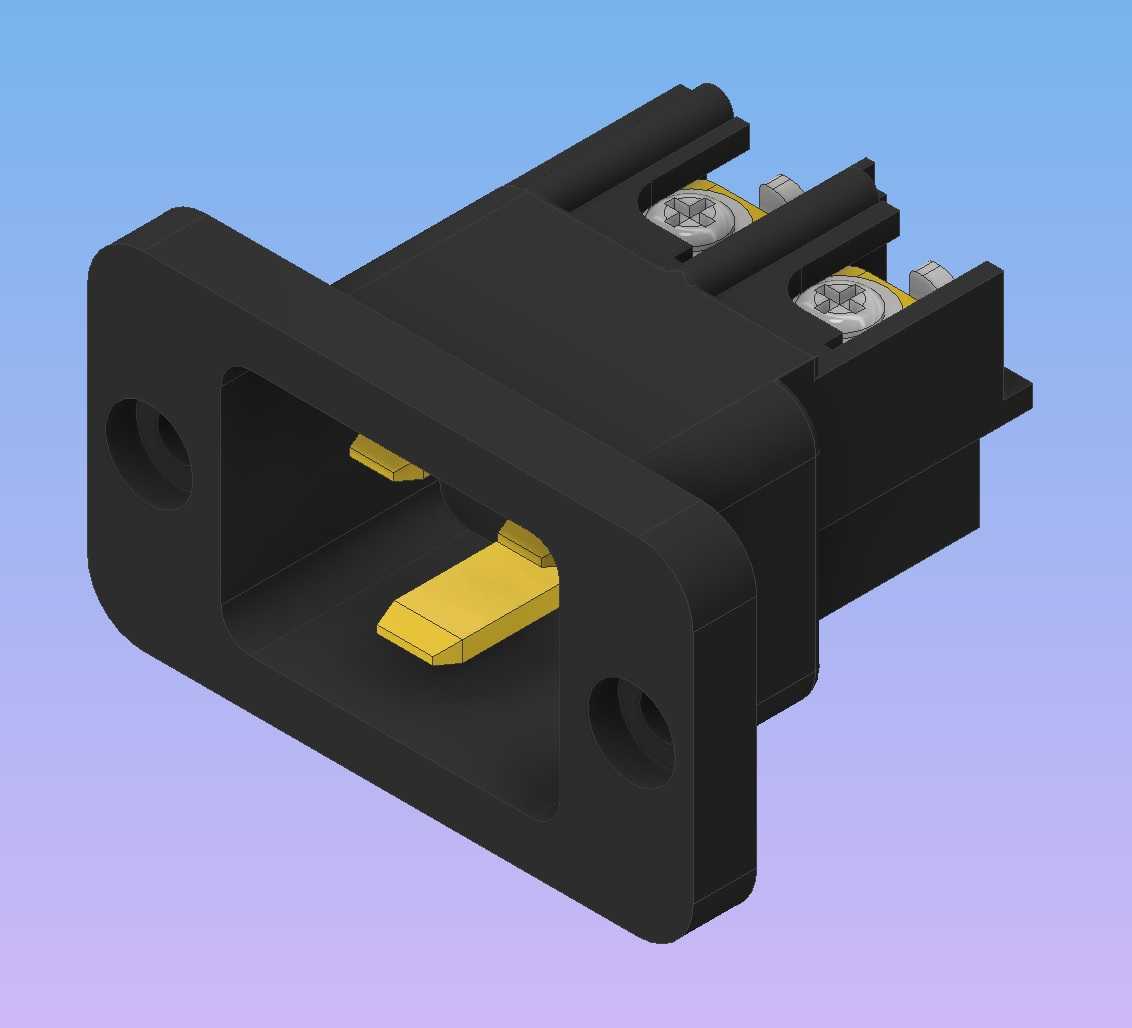

　　在工业控制设备、桌面型电子仪器、中小型电力变换装置的电源输入回路设计中，板装式电源接插件的选型与结构匹配，往往是容易被初阶结构工程师忽略的细节，却直接决定了设备整机的装配效率、长期通电可靠性以及后期维护的便捷性。这款H320B接插件采用法兰式面板安装结构，主体绝缘基座采用耐高温热固性工程塑料模压成型，能够在长期通流状态下维持结构尺寸稳定，避免引脚移位导致的接触不良、爬电距离不足等隐患。

　　从实际应用场景来看，这类接插件多用于设备侧的交流电源输入端口，区别于外露式的裸接线端子，带绝缘防护腔体的结构可以避免安装、运维过程中误触带电部件的风险，同时法兰盘两侧预留的沉头安装孔，能够适配M3规格的面板固定螺丝，安装时螺丝头完全沉入沉孔内，不会突出法兰表面，保证设备外壳面板的平整度，也避免螺丝突出带来的剐蹭、积尘问题。接插件的插合端设计有导向定位槽，与对应公头插合时可以自动校正对位偏差，避免插针受力弯折，即使是现场运维人员盲插操作，也能顺利完成对接，降低接插件损坏概率。

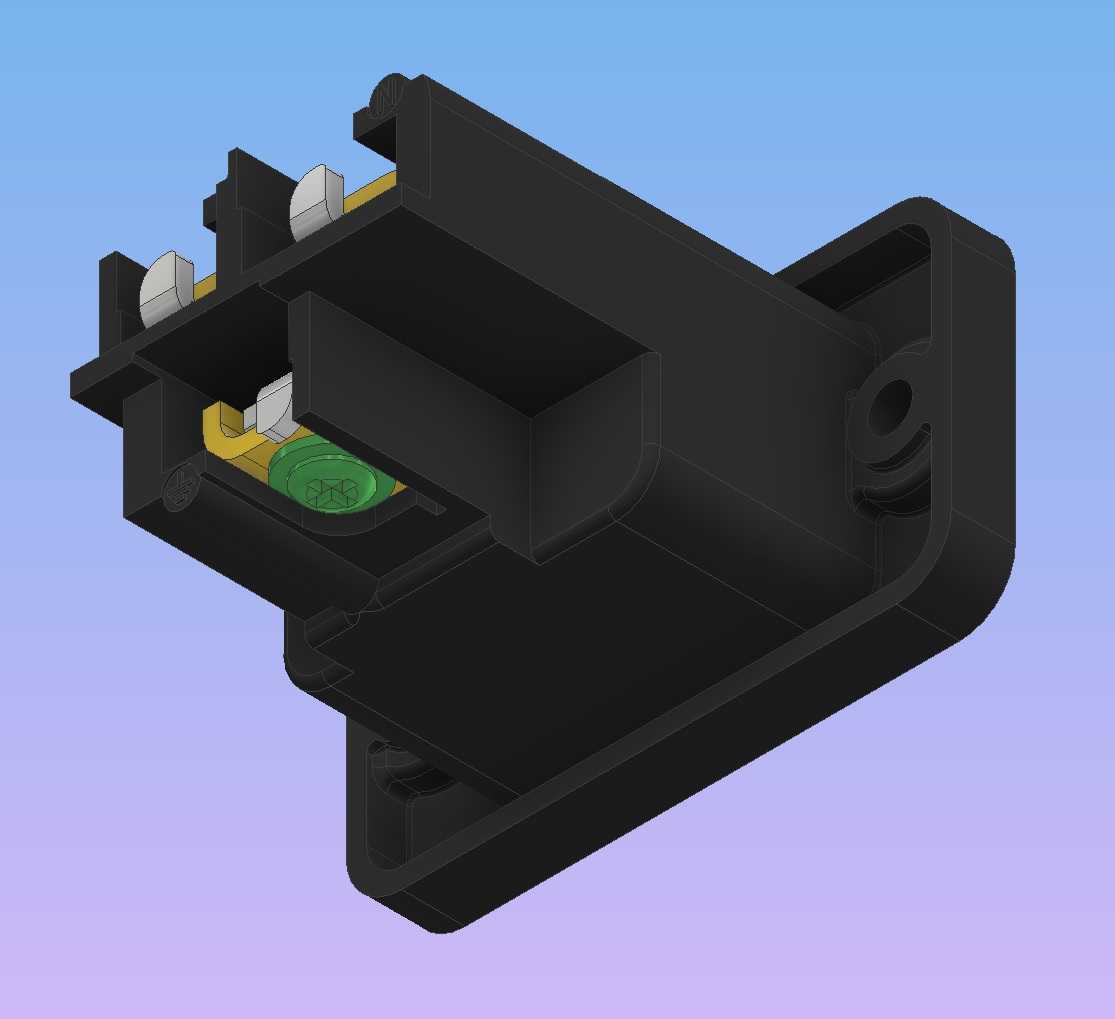

　　接触导电部分采用厚铜片冲压成型，表面做镀镍防氧化处理，插片的厚度与宽度经过通流能力校核，能够满足常规小功率电源输入的载流需求，插片根部与绝缘基座的结合处做了防松卡位结构，在多次插拔受力后，插片不会出现后退、松动的情况，避免内部接线端受力脱落。接插件的尾部接线端采用螺丝锁付结构，适配多股软铜线与单股硬线的压接，接线时不需要额外焊接，现场装配效率更高，锁付螺丝的行程经过设计，不会因为拧入过深顶裂绝缘基座，也不会因为拧入深度不足导致导线压接不牢。

　　在结构设计的边界考量上，这款接插件的法兰安装面到插合端面的突出尺寸控制在紧凑范围内，不会过多占用设备内部的走线空间，对于内部空间紧张的小型化设备来说，能够留出更多的空间给电源板、主控板的元器件布局。绝缘基座的侧壁厚度均匀，模压成型时不容易出现缩痕、缺料等缺陷，量产一致性更好，基座的边角处都做了圆角过渡，没有尖锐的毛边棱角，装配时不会划伤操作人员的手部，也不会刮损设备内部的导线绝缘层。接插件的爬电距离与电气间隙符合低压电器的相关安全规范，相邻导电部件之间的绝缘距离足够，即使在潮湿、多尘的工业现场环境下，也不容易出现拉弧、漏电等故障。

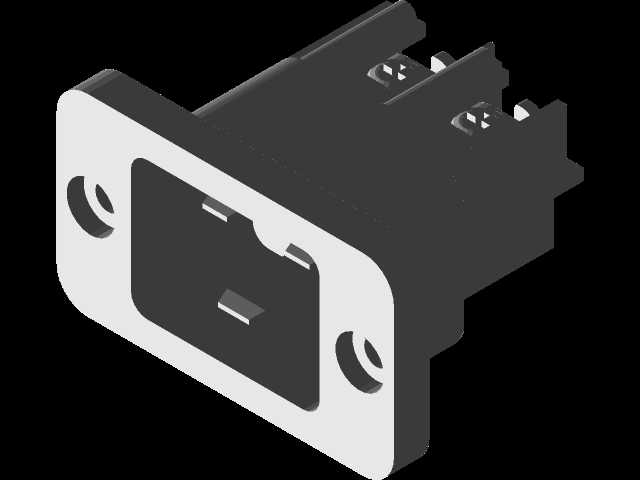

　　从三维建模的角度来看，这款接插件的模型还原了实际产品的所有装配特征，包括法兰盘的沉头孔细节、插片的倒角结构、绝缘腔体的内部避让空间、尾部接线端的螺丝让位结构，在做设备整机的结构装配时，可以直接调用该模型进行干涉检查，提前排查安装孔位不匹配、接插件与周边元器件距离过近、面板开孔尺寸错误等问题，减少实际打样阶段的改模次数。建模时对绝缘基座的拔模角度做了准确还原，能够直接用于后续的模具结构评审，对接插件生产厂商的模具设计也有参考价值。在设备面板开孔设计时，可以直接参照模型的法兰外形尺寸、插合端的穿板尺寸来确定开孔大小，避免开孔过大导致接插件固定不稳，或是开孔过小导致装配时需要二次修锉面板。

　　在实际选型应用中，这类接插件需要匹配对应的线端插头使用，模型中插片的中心距、突出长度、外形轮廓都与实物一致，在做整机的布线仿真时，可以准确模拟插头插合后的占用空间，预留足够的插头尾部走线弯折半径，避免导线弯折过度导致的线芯断裂、绝缘层破损。对于需要做EMC防护设计的设备，还可以在接插件的安装法兰与设备面板之间增加导电泡棉或是金属弹片，实现接插件外壳与设备机壳的可靠接地，提升整机的电磁抗干扰能力，模型中法兰盘的安装平面度特征，也能为接地结构的设计提供准确的尺寸参考。
