制冷设备用铝型材插片式散热结构

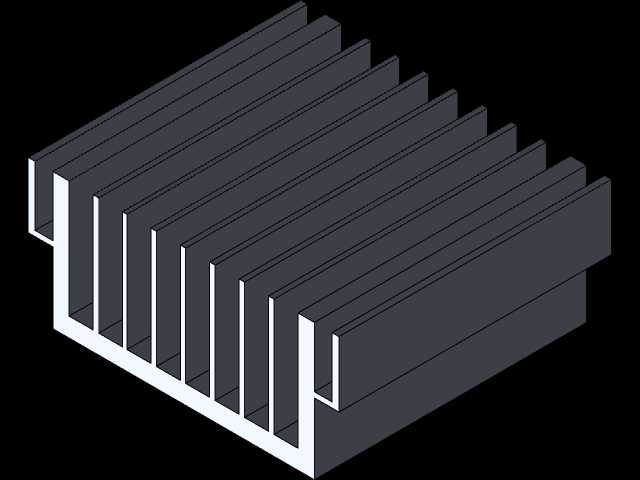

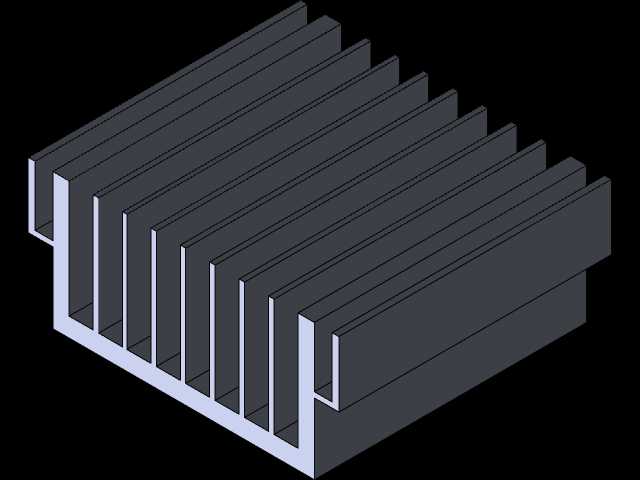

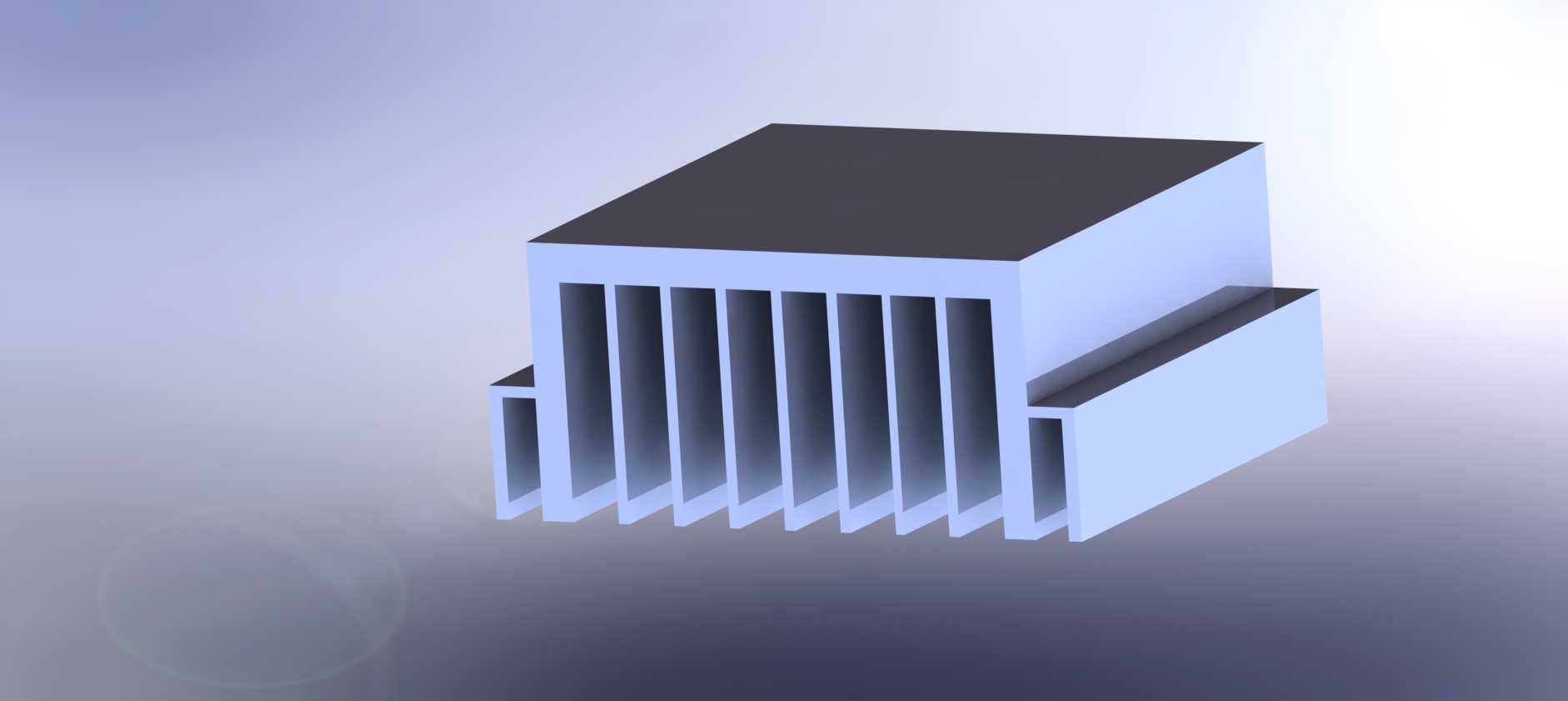

　　这款铝制散热结构主要面向制冷设备的功率器件散热需求设计，日常在小型制冷机组、半导体制冷模块、工业制冷控制单元的功率回路中，这类散热件承担着将发热元件工作产生的热量快速导出并扩散到周边空气的核心作用，避免功率器件因结温过高触发过温保护，甚至出现热击穿损坏的情况。从结构设计来看，整体采用挤压铝型材一体成型的基底加等距平行鳍片的布局，基底侧边设置的折边结构并非冗余设计，一方面可以在安装时作为定位挡边，快速对齐发热元件的安装边界，减少装配时的对位调整时间，另一方面折边形成的半包围结构可以在 forced air cooling 场景下引导气流沿鳍片间隙流动，避免气流从侧边散逸，提升风冷的换热效率。

　　鳍片采用等厚等间距的排布方式，单鳍片厚度控制在1.2mm左右，鳍片间隙保持在4mm，这个参数是结合自然对流与低风速风冷的常用工况选定的：间隙过小容易在积灰后堵塞风道，大幅降低散热能力，间隙过大则会在有限的安装体积内减少总换热面积，浪费铝材的导热能力。基底的厚度设置为5mm，足够的基底厚度可以保证热量从发热元件接触位置快速向整个鳍片阵列扩散，避免出现局部热量堆积在接触点附近、远端鳍片无法参与换热的情况。安装边界上，整体结构的长宽尺寸适配常用的TO-247、TO-3P封装功率管以及小型整流桥的安装布局，基底平面的平面度控制在0.1mm以内，安装时配合导热硅脂或者导热垫片，可以有效降低接触热阻，保证热量传导路径的顺畅。

　　侧边的折边高度与鳍片高度保持齐平，不会额外增加整体的安装高度，适配设备内部紧凑的安装空间，不会和周边的电路板、接线端子产生干涉。在实际选型应用中，这类散热结构可以匹配持续热耗散功率15W-25W的发热器件，自然对流工况下可以将器件温升控制在40K以内，搭配2000转的轴流风扇进行风冷时，热阻可以降低到1.2K/W左右，满足多数中小功率制冷设备控制回路的散热需求。设计过程中没有采用复杂的铲齿或者粘接鳍片工艺，全程采用常规的铝型材挤压后裁切、去毛刺的工艺即可完成加工，加工成本更低，量产一致性更好，适合大批量配套使用。鳍片的端部做了微小的倒角处理，避免装配过程中锋利的边缘划伤操作人员或者破坏周边导线的绝缘层，基底上预留的安装孔位可以适配M3的固定螺丝，既可以直接将发热元件锁附在散热基底上，也可以通过卡簧将散热结构固定在PCB板的对应位置，适配多种不同的装配方式。从热传导路径来看，发热元件产生的热量首先通过接触界面传导到铝制基底，再通过基底均匀分配到每一片平行鳍片上，通过鳍片表面和空气的对流换热将热量带走，等距排布的鳍片让每一片鳍片的通风条件基本一致，不会出现内侧鳍片无风、换热效率低下的问题。

　　在制冷设备的实际运行场景中，这类散热结构往往长期处于低温高湿的工作环境，铝材本身的氧化层可以起到一定的防腐蚀作用，不需要额外做表面喷涂处理，避免喷涂的涂层增加额外的热阻，影响散热效果。如果应用在高腐蚀的特殊制冷场景，也可以在加工完成后做硬质阳极氧化处理，在不明显增加热阻的前提下提升耐腐蚀能力。整体结构没有多余的复杂特征，建模过程中优先保证安装基准面的形位公差，鳍片的排布采用阵列特征完成，修改鳍片数量、高度、间距参数时可以快速调整，适配不同功率等级的散热需求，不需要重新搭建整体模型框架，能够大幅缩短衍生型号的设计周期。
