电源变压器用弹簧指触点结构设计

　　在电源变压器的内部导电连接结构中，弹性接触部件的可靠性直接决定了整机的载流稳定性与长期运行寿命，弹簧指作为一类依靠自身弹性形变实现紧密压接的导电触点，在大电流载流连接、模块化组件快装、高低压绕组引出端对接等场景中应用十分广泛。这类接触件不需要额外的紧固件辅助锁紧，依靠自身冲压成型后的弹性臂提供持续接触压力，能够抵消装配公差带来的间隙偏差，同时在设备受到振动、温度循环形变时，依然可以保持稳定的接触电阻，避免出现接触不良、局部温升过高的故障。

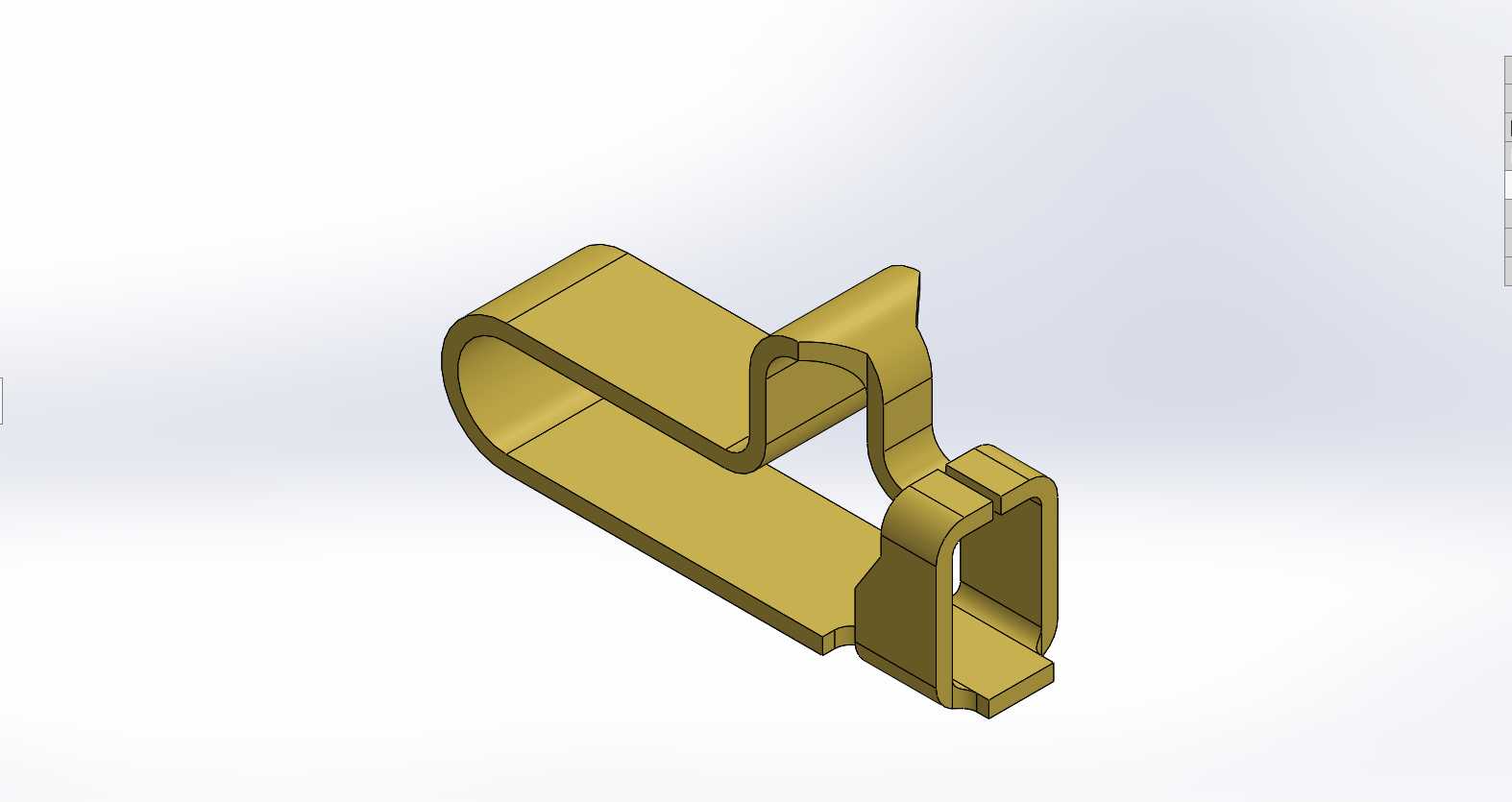

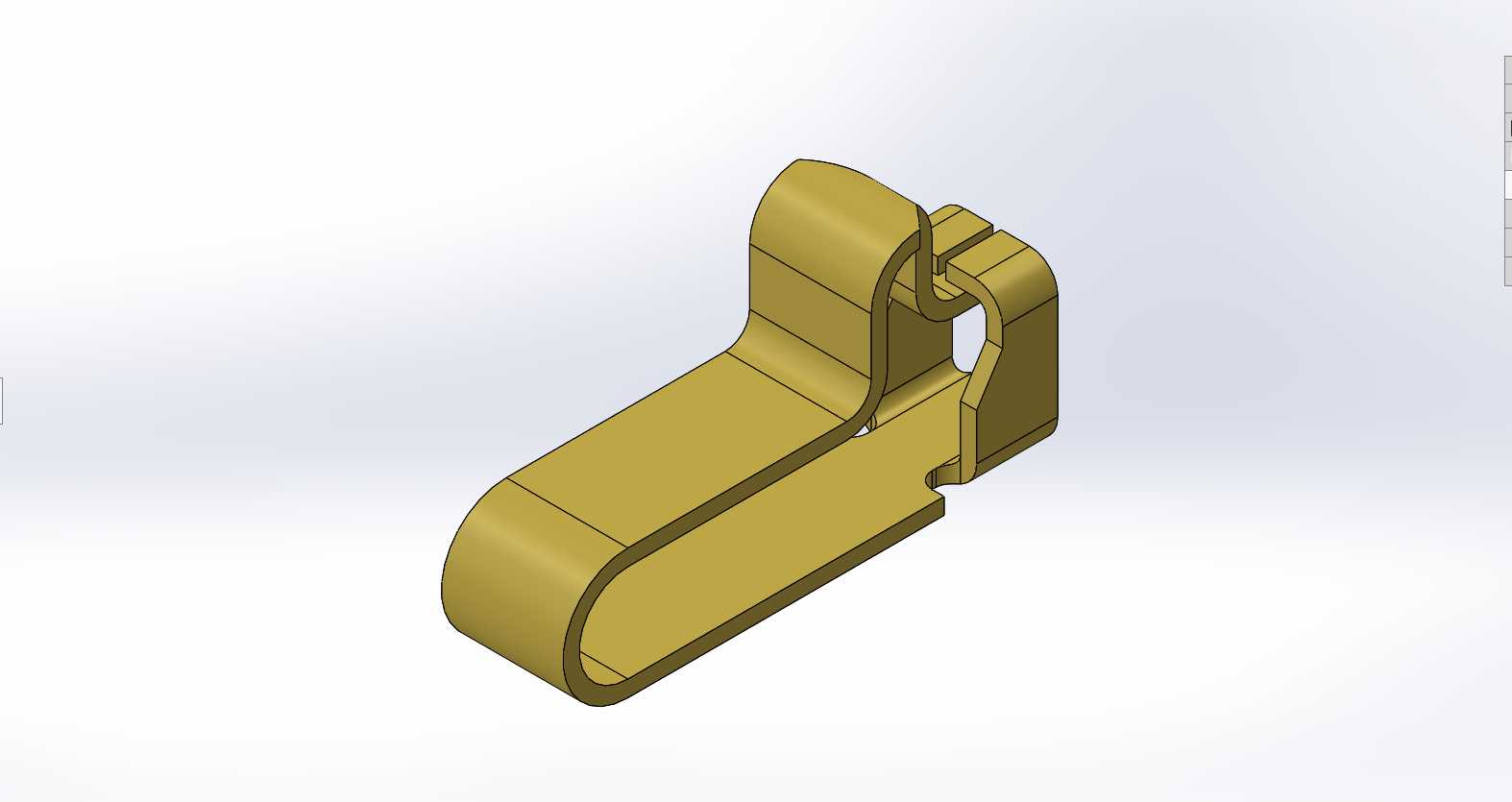

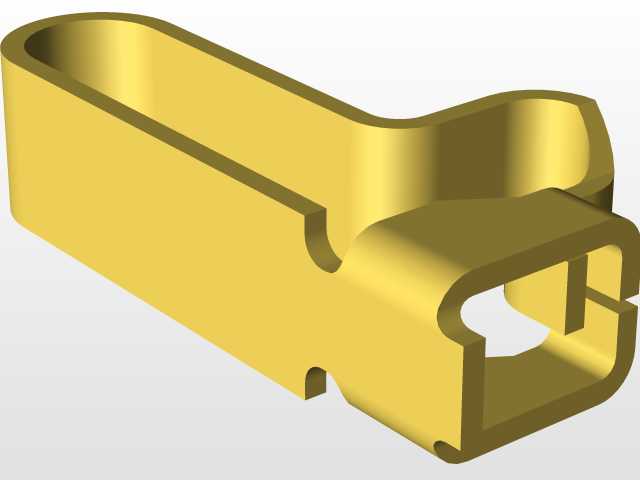

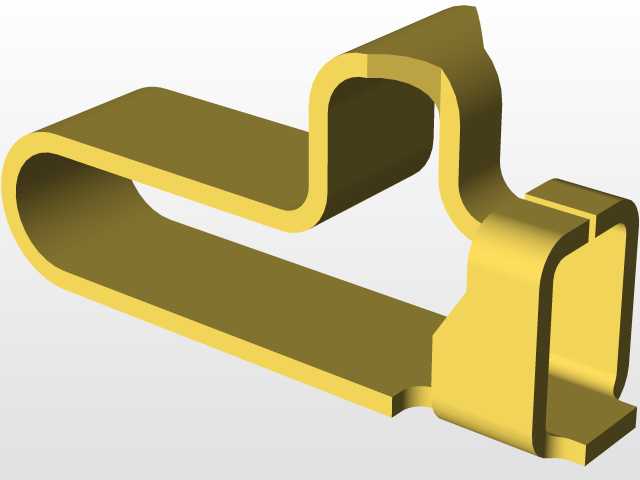

　　从结构设计逻辑来看，这款弹簧指采用一体化冲压折弯成型工艺，整体选用高弹性、高导电率的铜合金带材加工，表面做镀覆处理提升抗氧化与耐磨性能。主体结构分为固定安装段与弹性接触段两个功能区域：固定段为平直带状结构，预留了与安装基座贴合的定位面，能够通过卡接、焊接或者铆接的方式固定在变压器的绝缘安装座或者导电母排上，安装边界需要保证固定段与基座的贴合面平面度公差控制在0.1mm以内，避免安装后出现应力集中导致弹性臂形变偏移。弹性接触段做了圆弧过渡的折弯设计，接触端设置有带导向斜面的卡扣式接触头，在对接配套的导电端子时，导向斜面能够引导端子顺利滑入接触位，弹性臂在受压后产生的回弹力会将接触头紧紧压合在对接端子的接触面上，接触压力经过测算控制在3-8N区间，既可以保证足够的接触面积降低接触电阻，又不会因为压力过大导致对接装配阻力过高、或者长期使用后出现弹性疲劳失效。

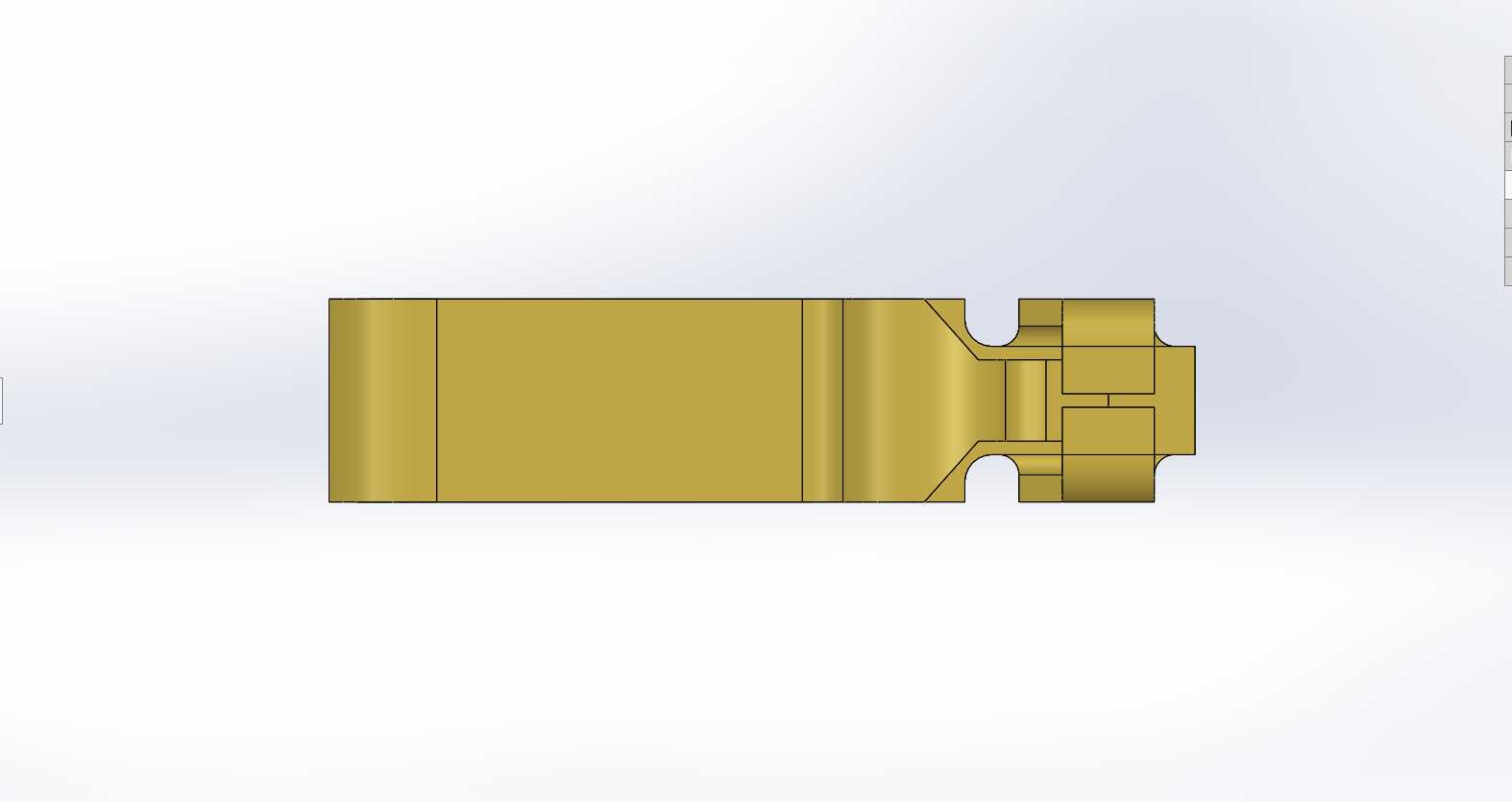

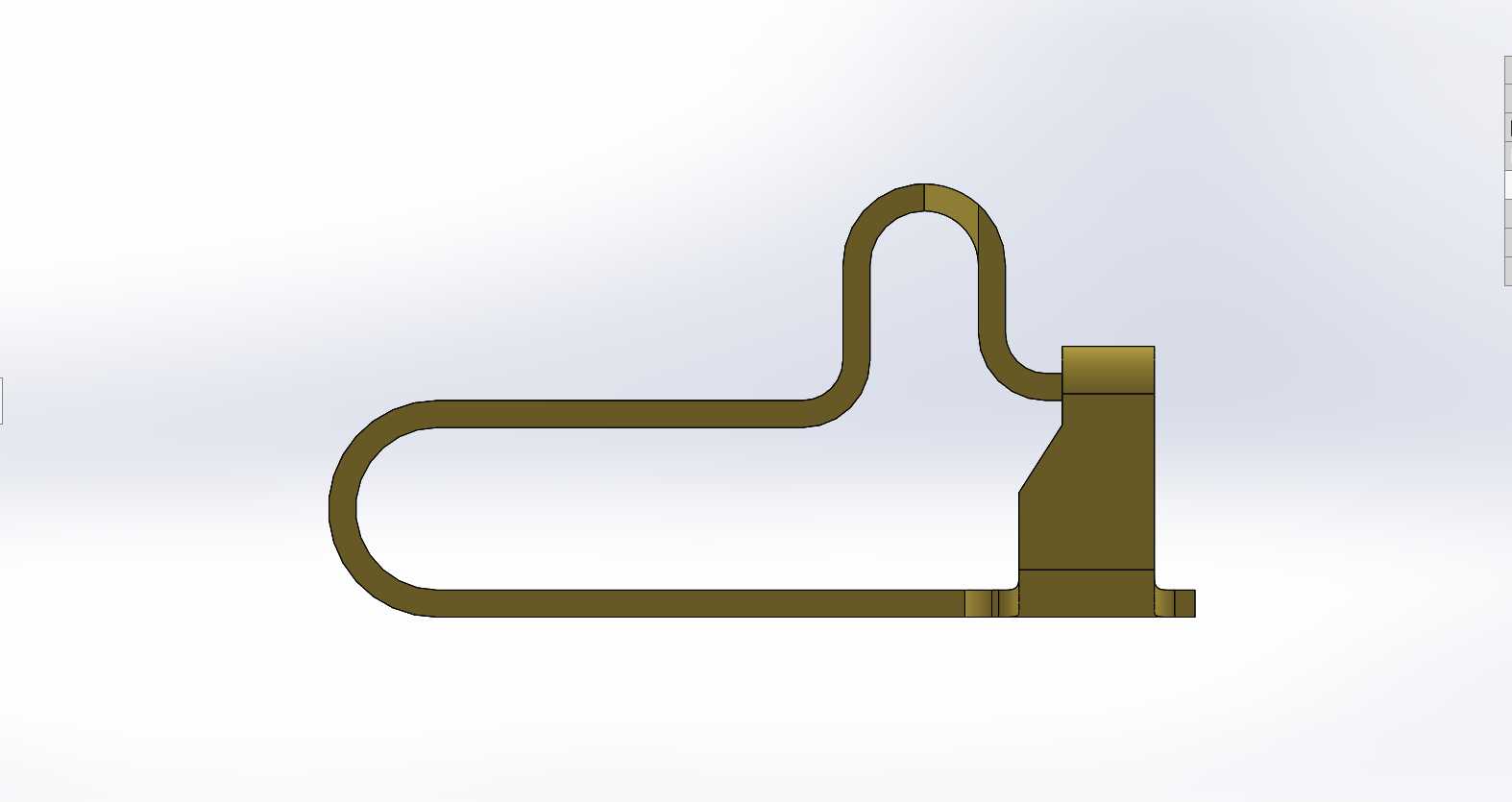

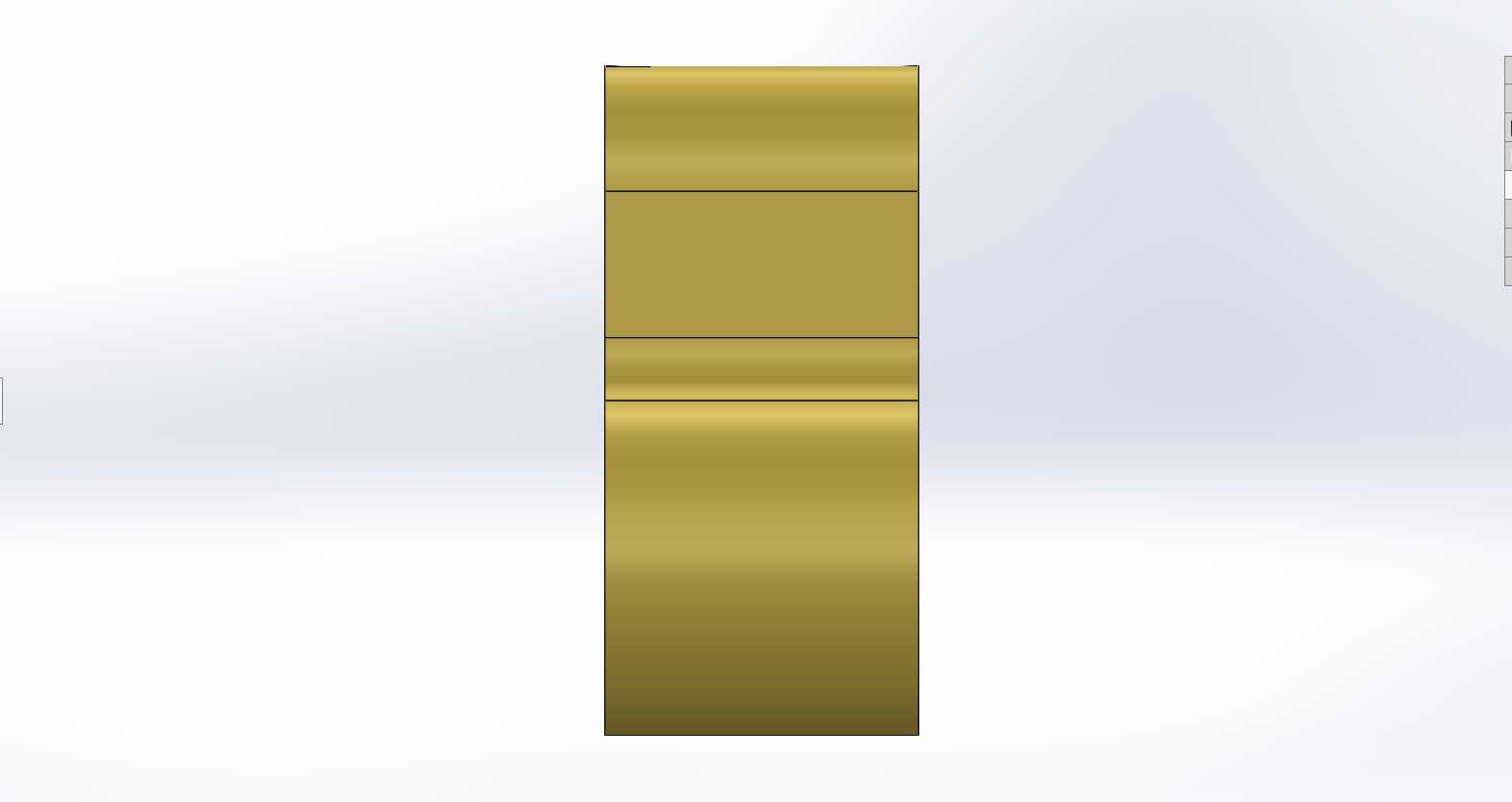

　　外形尺寸设计上，整体长度适配常规小型电源变压器的内部安装空间，折弯后的高度方向预留了0.8-1.5mm的弹性形变行程，能够覆盖不同批次零部件的装配公差范围，宽度方向的尺寸根据额定载流需求设计，保证载流截面满足电流密度要求，避免长期满负载运行时出现过热问题。接触头的位置做了局部加厚处理，提升频繁插拔对接时的耐磨性能，折弯处的圆角半径经过反复优化，避免冲压折弯过程中出现应力集中裂纹，同时保证弹性臂的形变寿命满足万次以上的插拔循环要求。

　　在实际设备应用中，这类弹簧指常被用于电源变压器的模块化绕组快换结构、输出端与外部负载母排的无螺丝连接、内部屏蔽层与接地端的弹性导通等场景。相比传统的螺丝锁紧导电连接方式，弹簧指结构能够大幅提升装配效率，减少人工锁付的工时成本，同时避免螺丝松动带来的接触失效风险；相比焊接式连接，弹簧指的可拆卸结构更便于后期的维护与部件更换，不需要进行拆焊操作就可以完成故障部件的替换。在进行三维结构设计时，需要重点校核弹性臂的折弯角度、材料厚度与形变行程的匹配关系，通过有限元仿真模拟不同压缩量下的应力分布，确保最大形变位置的应力低于材料的屈服强度，避免长期使用后出现塑性变形导致接触压力下降。同时需要考虑安装时的定位特征，在固定段设置对应的定位凸点或者卡槽，与安装基座上的定位结构配合，防止装配过程中弹簧指出现偏移，导致接触对位不准。另外，接触区域的表面粗糙度需要控制在合理范围，过于粗糙会增大接触电阻，过于光滑则容易在振动环境下出现接触滑移，设计时需要结合表面镀覆层的特性选择合适的粗糙度参数，保证接触稳定性。
