3.5mm规格SMD贴片式立体声插孔结构

　　在消费类电子、便携音频设备、工业控制人机交互终端的PCB板级设计环节，板载音频接插件的选型与结构适配，直接影响整机组装良率与长期使用可靠性，这款贴片式立体声插孔，正是针对高密度SMT回流焊生产场景开发的板载音频连接部件。不同于传统直插式音频插孔需要波峰焊工序配合、占用PCB背面布线空间的缺陷，这款SMD封装的插孔所有焊接引脚均分布在元件本体底部的同一平面，可与板上其他表贴元件一同完成回流焊流程，无需额外补焊工序，适配全自动SMT生产线的贴装节拍，能有效缩减整机组装的工序步骤，降低人工补焊带来的虚焊、连锡风险。

　　从实际功能维度看，这款插孔适配标准3.5mm直径的三段式立体声音频插头，可同时实现左声道、右声道、公共接地三个回路的稳定连接，部分同结构衍生款还可兼容带麦克风功能的四段式插头，满足音频输入输出复合功能的设备需求。插孔内部的接触弹片采用高弹性铜合金材质冲压成型，接触部位做镀金处理，既可以保证多次插拔后的接触压力稳定，避免音频传输过程中出现接触不良、声道串扰的问题，也能抵御潮湿环境下的接触件氧化，延长接口的插拔使用寿命，常规工况下可满足数千次的插拔循环而不出现性能衰减。

　　设计过程中，结构工程师首先围绕SMT贴装的平整度要求做了基准约束，将所有焊接焊盘的共面度公差控制在0.1mm以内，避免贴装后出现一侧引脚虚焊的问题；插孔的插拔导向口做了15度的导入倒角，即使用户在盲插场景下插头存在一定角度偏移，也能顺利滑入插孔内部，不会出现插头卡滞、顶坏内部弹片的情况。考虑到回流焊过程中高温会导致塑料本体产生轻微形变，设计时特意在塑料本体与焊盘连接的位置设置了应力释放槽，避免高温形变传导到焊接引脚导致焊盘拉脱。插孔本体的蓝色绝缘部分采用耐高温LCP工程塑料注塑成型，可承受260摄氏度的回流焊高温而不变形、不析出助焊剂残留，保证焊接后接口的尺寸精度稳定。

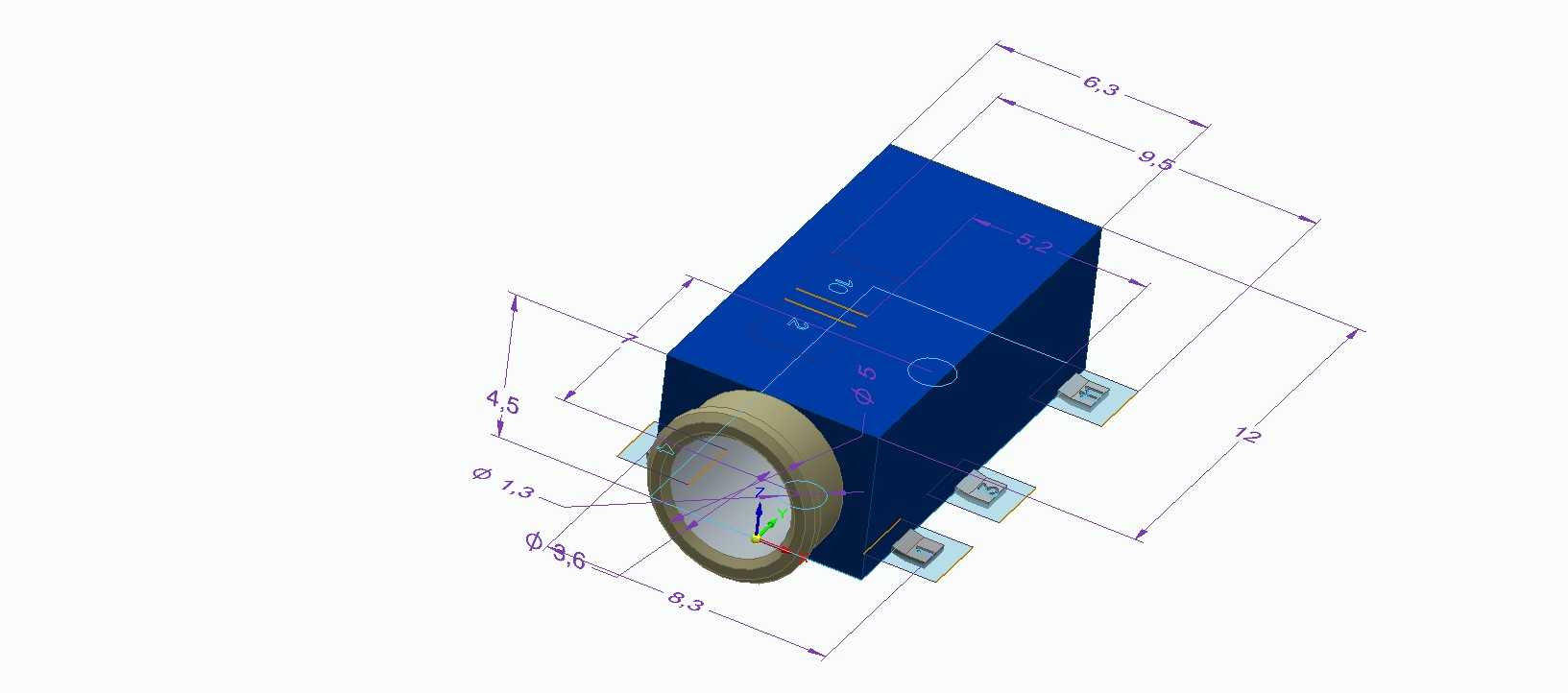

　　从安装边界尺寸来看，这款插孔本体的长度方向尺寸为12mm，宽度方向为9.5mm，整体高度距离PCB板面的尺寸为6.3mm，属于紧凑型的板载音频接口，不会占用过多的PCB板面空间，适配便携设备内部紧凑的堆叠空间要求。插孔前端的插接面突出设备外壳的尺寸仅1.3mm，可与设备外壳的开孔紧密贴合，既可以避免外壳开孔与插孔之间出现缝隙影响外观，也能防止灰尘从缝隙进入设备内部。焊接引脚的排布间距经过优化，相邻焊盘之间的间距满足0.65mm以上的安全布线要求，PCB设计时可在引脚之间走常规宽度的信号线，无需额外加宽焊盘间距占用布线空间。

　　在实际选型应用中，结构工程师需要注意在PCB布局时，插孔的插接方向要预留至少10mm的插头插入空间，避免周边过高的元件阻挡插头插拔；钢网开孔时要针对接地焊盘做适当的钢网缩减，避免回流焊时焊锡过多导致插孔被顶起产生浮高问题。这款插孔的固定方式除了周边的信号引脚焊接外，还在本体两侧设置了两个大面积的固定焊盘，焊接后可大幅提升插孔与PCB的结合强度，即使用户插拔时用力过猛，也不会出现插孔被扯离PCB的情况，相比无固定焊盘的同类产品，抗机械冲击能力提升40%以上。

　　在音频性能层面，这款插孔的接触阻抗控制在30毫欧以内，绝缘阻抗大于100兆欧，可满足高保真音频信号的传输要求，不会因为接触件的阻抗异常导致音频信号衰减、底噪增加的问题，既可以用在普通的蓝牙音箱、便携收音机等消费类音频产品上，也可以适配工业控制终端、车载音频模块、医疗便携检测设备等对可靠性要求更高的应用场景。
