富士电机BW9N0BA N型电源开关外部操作手柄

　　这款外部操作手柄主要配套富士电机BW9N0BA系列电源开关使用，在工业配电场景中，这类操作手柄是柜体外部操作断路器分合的核心部件，常见于各类低压配电柜、设备控制柜、生产线动力柜的面板安装位，操作人员无需打开柜体柜门，即可在柜外完成电源回路的通断操作，同时手柄的状态标识能直观反馈回路当前的分合位置，避免误操作带来的安全风险。

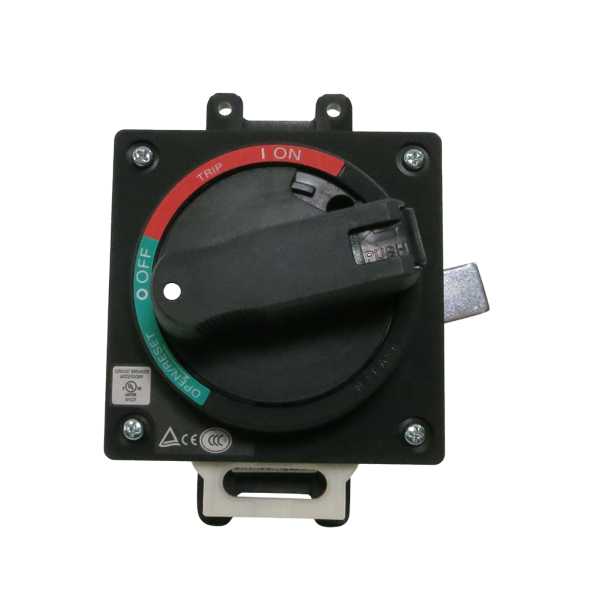

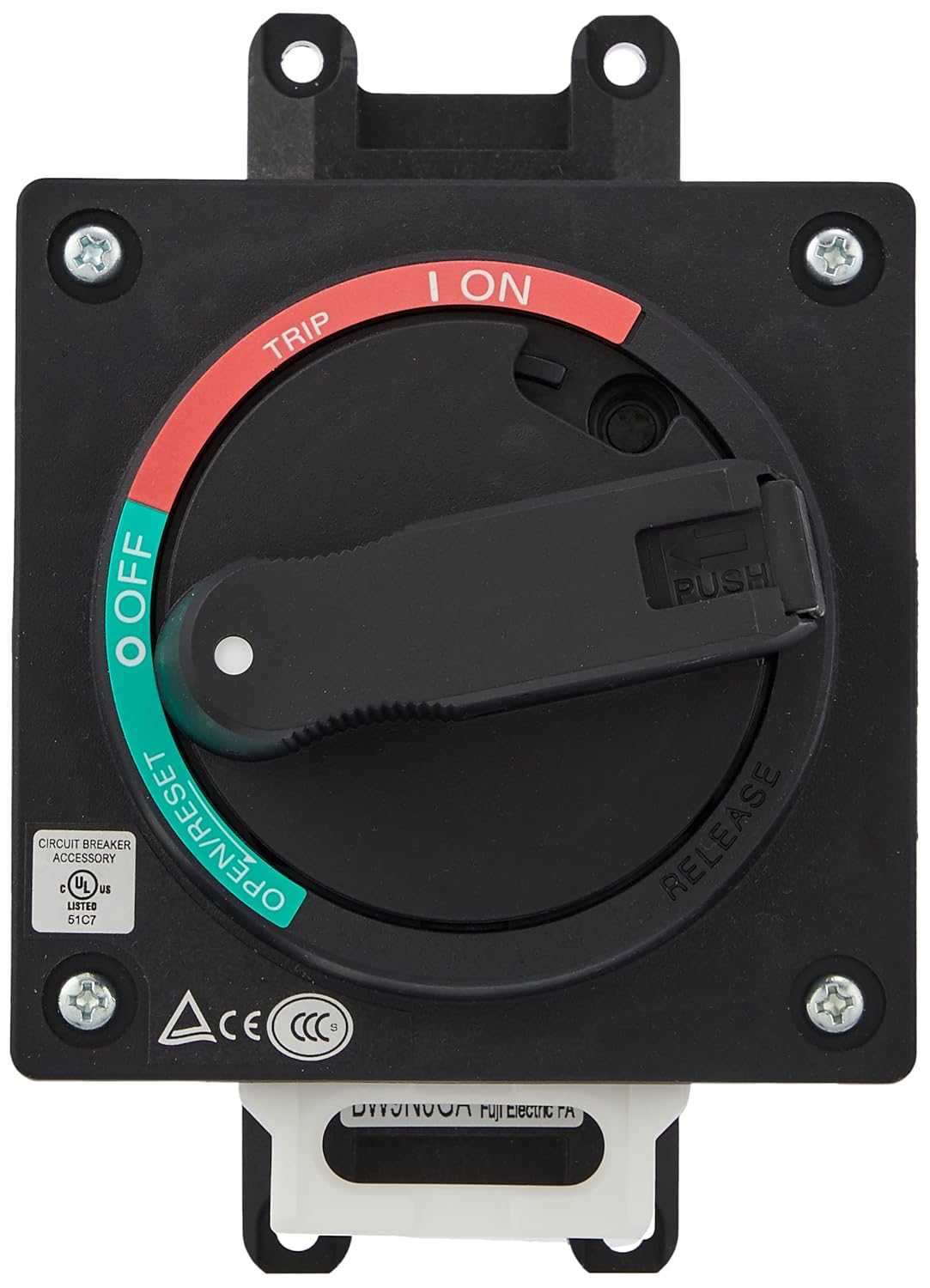

　　从功能设计来看，手柄的旋转行程对应开关的三个核心状态：OFF位置对应回路分断，ON位置对应回路接通，TRIP位置对应开关故障脱扣，不同状态区间采用绿、红、黑三色环带做视觉区分，操作人员在较远位置也能快速识别回路状态。手柄握持区域做了防滑纹理处理，操作时施力更顺畅，不会因为手部出汗或者戴劳保手套出现打滑问题。手柄转轴位置设置了定位阻尼结构，旋转到位后会有清晰的卡位反馈，避免因为柜体振动导致手柄移位，出现状态误判。

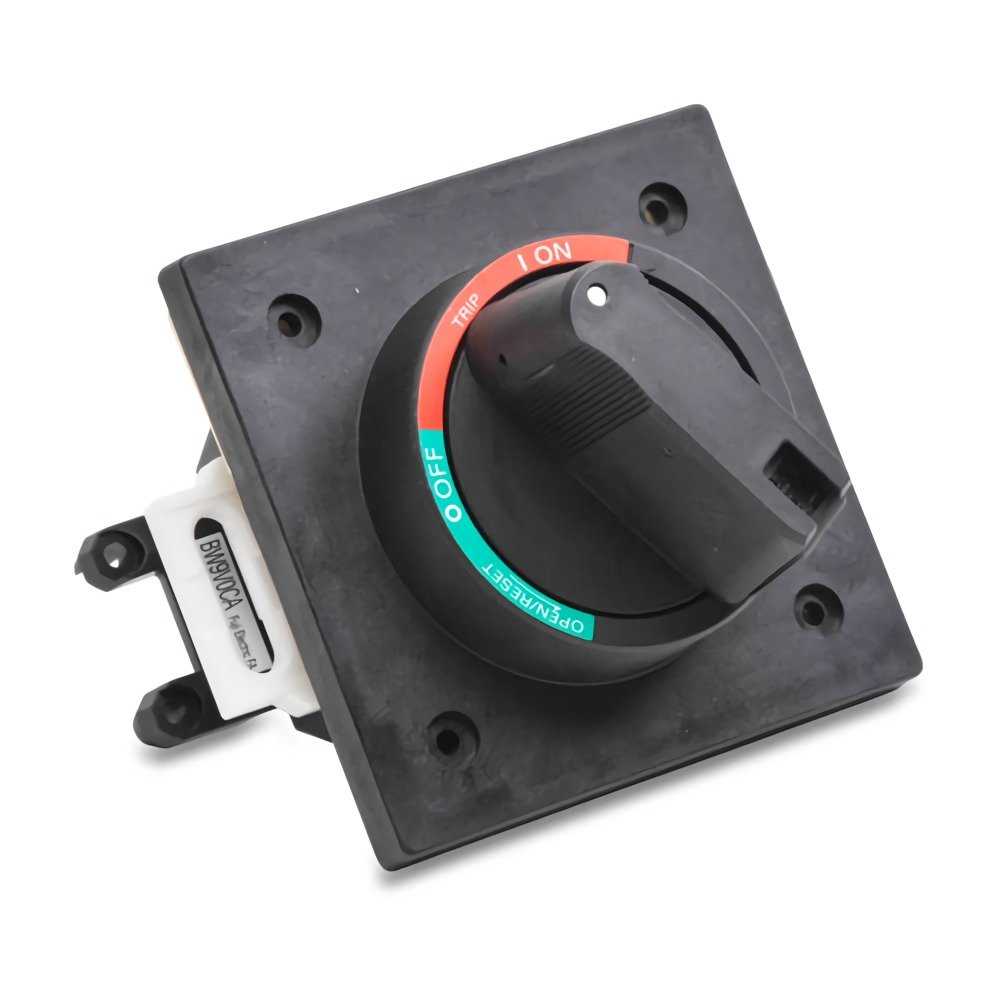

　　设计层面，这款手柄采用方形安装底座，四个角预留了螺丝固定孔位，安装时直接贴合柜体面板外侧，通过配套螺丝与柜内的开关本体联动轴连接即可，不需要额外做复杂的转接结构。底座下方设置了出线让位槽，方便柜内的联动部件走线或者安装辅助触点模块，不会出现安装干涉。底座表面印刷了对应的认证标识与操作方向提示，符合低压电气设备的标识规范，安装后不需要额外粘贴状态标识。手柄的操作力经过匹配调校，旋转时的阻力与开关本体的操作力矩适配，既不会因为阻力过大导致操作费力，也不会因为阻力过小出现误碰移位的问题。

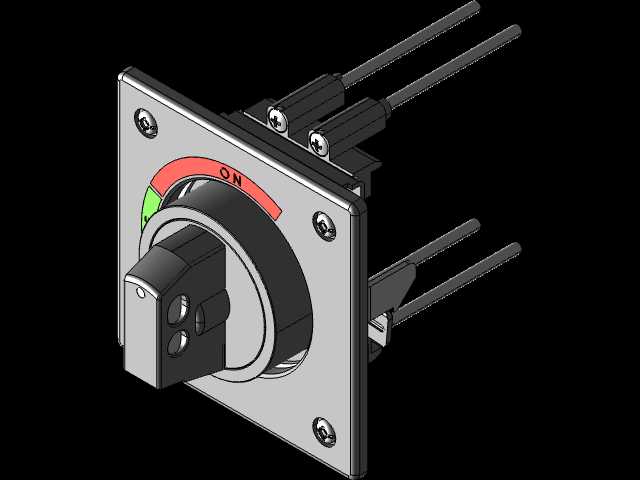

　　安装边界方面，这款手柄为面板嵌入式安装结构，方形底座的安装孔位间距匹配对应型号断路器的标准安装尺寸，安装时只需要在柜体面板开出对应尺寸的方形安装孔，将手柄底座嵌入后用四颗螺丝锁紧即可，安装完成后手柄突出面板的高度控制在合理范围，不会因为突出过多影响柜外通道的通行，也不会因为突出过短导致操作时握持空间不足。手柄的旋转半径经过校核，在最大旋转角度下，手柄边缘不会超出底座的安装边界，不会和柜体上相邻安装的按钮、指示灯等元件出现干涉，在做柜体面板布局设计时，只需要预留出底座本身的安装尺寸，不需要额外预留过多的周边空间，能有效提升柜面的空间利用率。

　　从实际使用场景来看，这类外部操作手柄除了基础的分合操作功能外，还可以配合挂锁结构实现锁停功能，在设备检修时，操作人员可以将手柄锁定在OFF位置，避免其他人员误合闸引发安全事故，满足工业现场的安全操作规范。手柄的外壳采用耐冲击的工程塑料材质，能适应车间内的粉尘、轻微油污环境，长期使用不会出现外壳脆化、标识脱落的问题，底座的密封结构能阻挡大部分粉尘进入柜内，适配大部分工业车间的使用环境。联动轴的连接位置采用标准化的接口尺寸，和对应型号的开关本体连接时不需要额外做转接加工，装配时直接对位插入即可，能减少现场安装的加工工作量，提升装配效率。
