35x7.5规格DIN电气安装导轨结构

　　在低压配电、工业控制柜、电子元器件集成安装的场景里，DIN导轨是承担元器件承托、固定、排布的核心基础安装件，这款35x7.5规格的导轨是目前全球电气安装领域应用最广泛的标准导轨型号，适配绝大多数断路器、继电器、接线端子、开关电源等标准电气元件的卡装需求。

　　从实际工程应用来看，这类导轨的使用场景覆盖了从民用配电箱内部元件固定，到工业产线控制柜内元器件排布，再到成套电气设备内部的安装支撑，几乎所有需要模块化拼装电气元件的场合，都能见到这类标准导轨的身影。不同于定制化安装支架，标准DIN导轨的核心价值在于统一了电气元件的安装接口，让不同厂商生产的合规元件都能通过卡扣结构快速固定在导轨上，大幅降低成套设备的装配工时，也方便后期运维过程中的元件更换与线路调整。

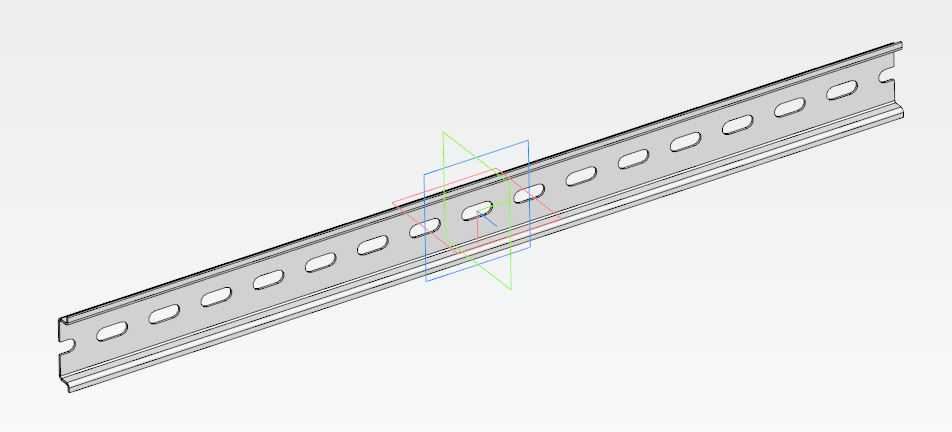

　　这款导轨的截面尺寸严格遵循标准规范，宽度为35mm，整体截面高度7.5mm，单根标准供货长度为2540mm，工程应用中可以根据柜内实际安装空间的宽度，使用专用导轨切割工具按需裁切长度，适配不同尺寸的安装箱体。导轨的截面采用带卷边的C型结构设计，两侧的卷边结构是元件卡扣的卡合位点，安装时只需要将元件卡扣的上侧卡入导轨上沿，再向下按压元件听到卡扣卡入下沿的声响，即可完成元件的固定，拆卸时用螺丝刀撬动卡扣的解锁结构，就能快速取下元件，全程不需要额外的螺丝固定，装配效率远高于传统的螺丝打孔安装方式。

　　从设计思路上看，这款导轨的结构完全服务于快速装配与可靠固定两个核心需求，导轨的基材一般采用冷轧钢板冲压成型，表面做镀锌或镀彩锌处理，兼顾结构强度与防锈耐腐蚀能力，能够适应工业车间、配电房等不同工况下的长期使用需求。导轨的背部为平面结构，安装时可以通过螺丝穿过导轨上预留的安装孔，或者使用导轨固定卡扣，将导轨牢牢固定在柜体的安装梁或者安装板上，背部的平面设计能够保证导轨与安装面完全贴合，避免元件安装后出现导轨变形、卡扣松脱的问题。

　　在安装边界的设计考量上，这款导轨的截面尺寸公差控制严格，两侧卡边的厚度、角度、高度都遵循统一的安装标准，确保不同厂商生产的标准电气元件都能顺利卡入，不会出现卡扣过松导致元件滑落，或者卡扣过紧导致元件无法装配的问题。在排布元件时，工程师只需要根据柜内的走线规划，将导轨裁切到合适长度固定好，就可以按照电气原理图的排布顺序，依次将元件卡装到导轨上，元件之间可以紧密排布也可以预留适当的散热间隙，调整位置时只需要撬动元件的卡扣就可以沿导轨横向滑动，不需要反复拆卸螺丝，大幅提升柜内布线的灵活性。

　　在成套电气设备的设计过程中，这类标准导轨的选型是结构设计环节的基础内容，设计师需要根据柜内安装元件的总数量、单根导轨上承载的元件总重量，选择对应厚度的导轨，常规场景下选用1mm厚度的冷轧钢导轨即可满足承载需求，如果是安装重型开关电源、大容量变压器类元件，则需要选用1.5mm或2mm厚度的加厚导轨，避免长期使用后导轨出现弯曲变形，导致元件卡扣松脱。同时在导轨安装时，需要在导轨两端加装导轨端堵，避免元件在运输或者使用过程中从导轨端部滑出，端堵通过螺丝或者卡扣结构固定在导轨的裁切端面，同时还能起到标识导轨端部、整理端部走线的作用。

　　不同于其他定制化的安装结构，这款标准DIN导轨的通用性是其最大的工程价值，不管是小型的家用配电箱，还是大型的PLC控制柜、变频柜，都可以使用同规格的导轨进行元件安装，这让电气成套领域的配件标准化程度大幅提升，降低了配件采购、库存管理的成本，也让现场运维人员不需要准备多种规格的安装配件，只需要常备标准导轨和对应的固定件、端堵，就可以完成绝大多数电气柜的安装与维修工作。在三维建模过程中，这类导轨的模型需要严格还原截面的尺寸细节，尤其是两侧卡边的角度与高度参数，确保在进行虚拟装配时，元件卡扣与导轨的配合关系完全符合实际装配情况，避免在后续的工程出图、装配模拟环节出现干涉或者配合尺寸错误的问题，为成套设备的结构设计提供准确的基础模型支撑。
