便携式多功能晶体管LCR参数测试仪

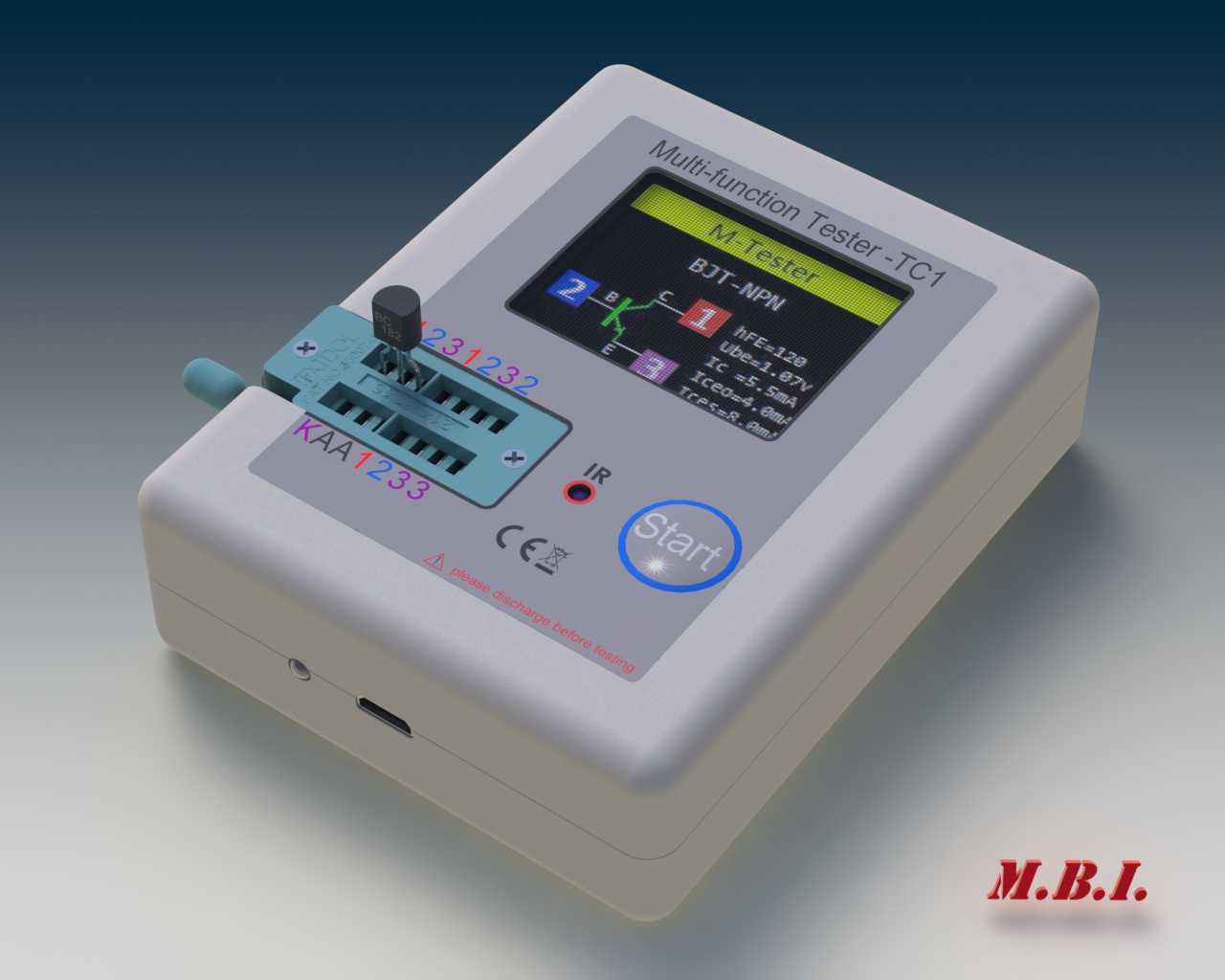

　　这款便携式多功能测试仪的三维建模，完全围绕电子元器件现场快速检测的实际作业场景展开，在电子维修、小批量元器件筛选、教学实验、创客项目开发等场景中，作业人员往往不需要动用实验室级别的大型台式测量设备，更需要一款可单手握持、开机即测、无需复杂接线的小型检测工具，该模型的设计正是瞄准这类轻量化检测需求，还原了设备从外壳结构到功能布局的全部工程细节。从功能特性来看，该设备集成了二极管、三极管、电容、电阻、晶体管的参数检测能力，同时支持LCR参数、ESR值测量，可覆盖NPN、PNP型双极晶体管以及MOSFET场效应管的常规参数识别与检测，3.5英寸彩色TFT背光显示屏的布局设计，充分考虑了不同光线环境下的读数便利性，屏幕显示区域做了内凹的边框防护，避免日常携带过程中屏幕被硬物刮花。

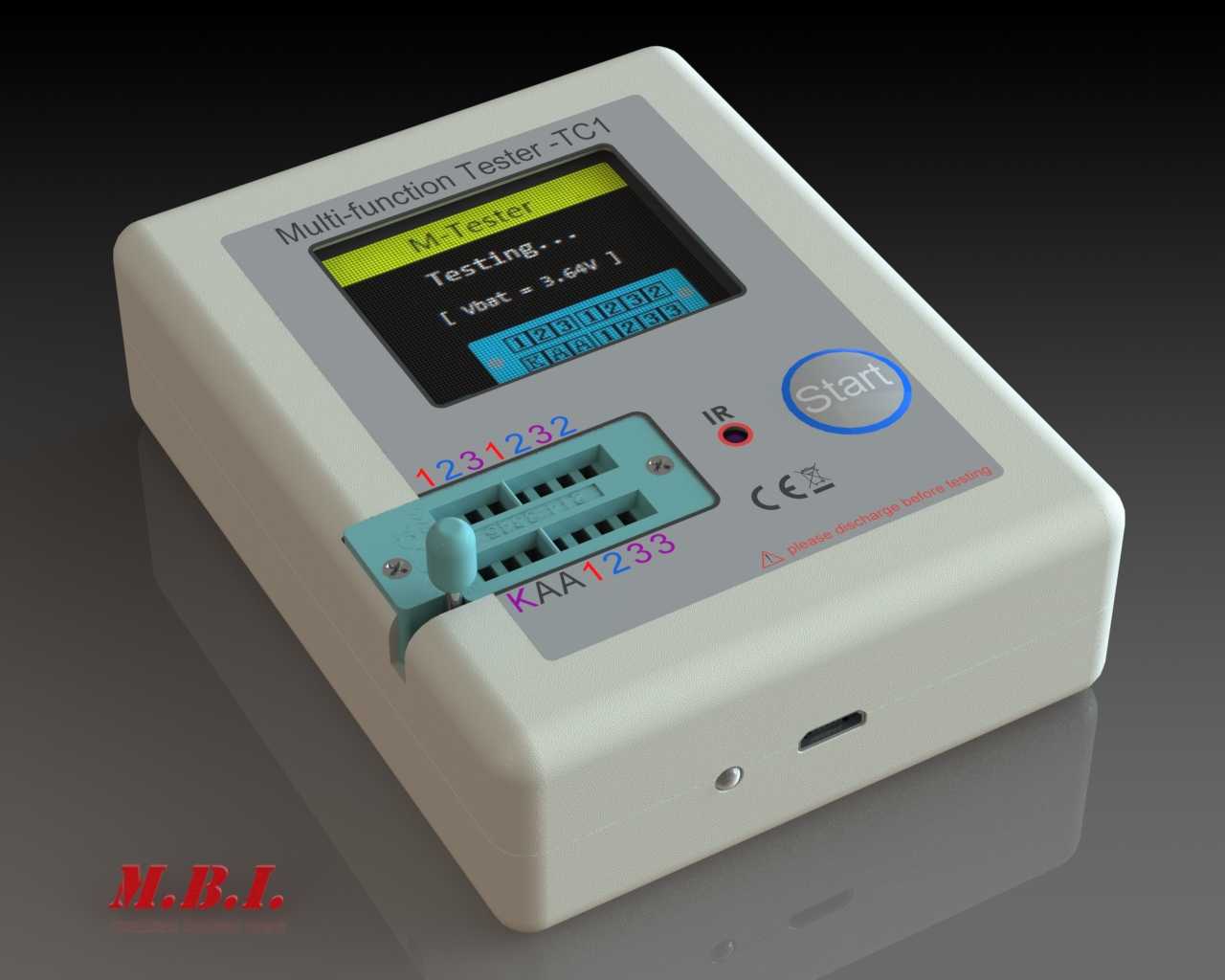

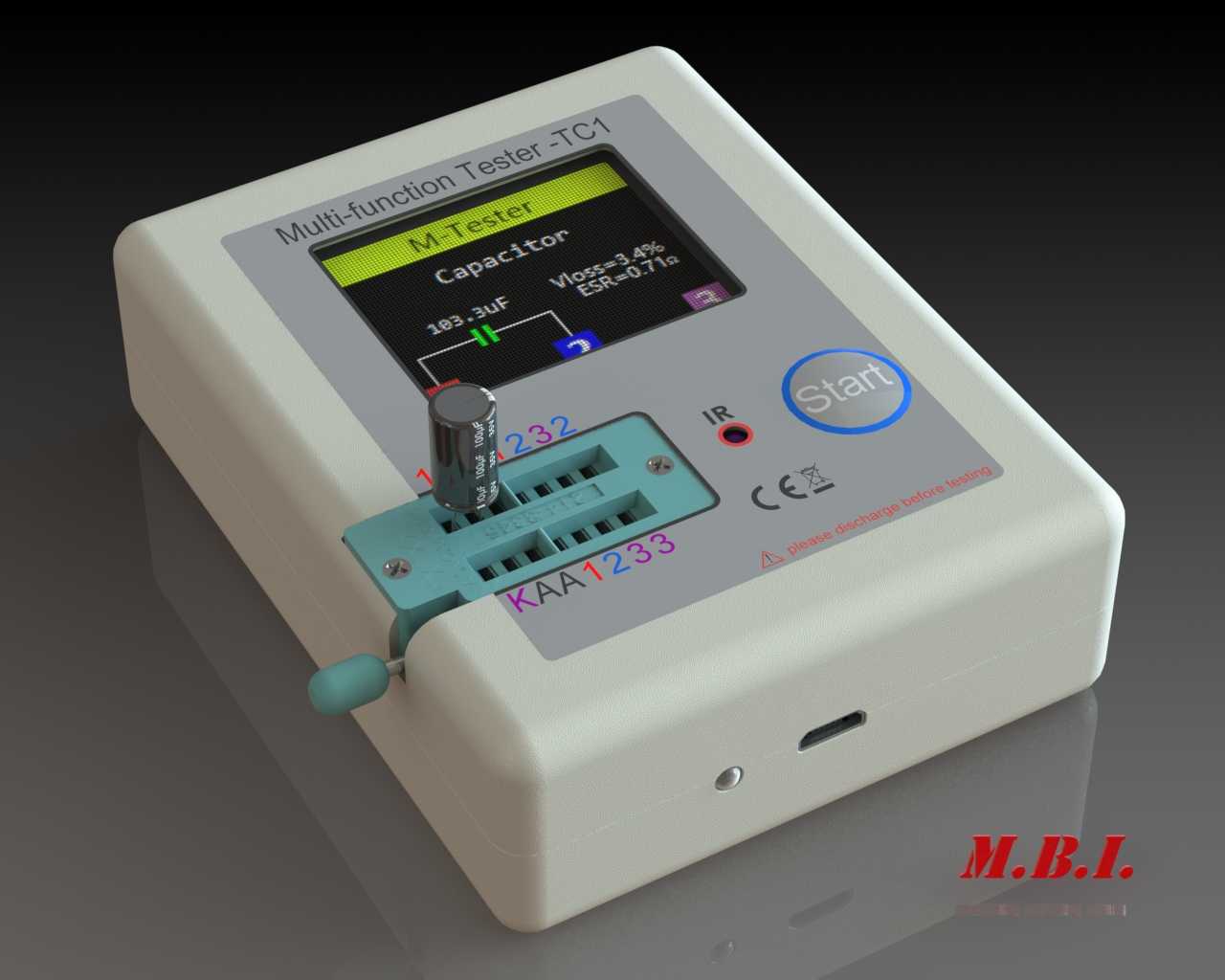

　　设备正面的测试卡座采用多引脚兼容设计，可直接插装不同封装形式的直插元器件，无需额外搭配测试夹即可完成常规直插元件的检测，卡座旁预留的测试接线端口，可通过外接引线完成贴片元器件、已焊接在电路板上的在路元件检测，拓展了设备的使用场景。Start按键采用环形带灯设计，按键凸起高度控制在1.2mm，按压行程0.8mm，既保证了按压时的清晰反馈，又避免凸起过高在收纳时误触发，IR接收窗口设置在按键与卡座之间的位置，角度正对设备前方，可支持外接红外遥控功能拓展，满足后续功能升级的结构预留。

　　从设计思路上，外壳采用上下扣合的分体式结构，上下壳的配合止口做了0.3mm的错位咬合设计，既可以提升壳体配合的紧密性，减少日常使用中灰尘、潮气从接缝处进入设备内部，又能简化装配流程，装配时无需额外打胶即可实现基础的密封防护。壳体边角全部做了R3.5的圆角过渡，避免直角磕碰造成的壳体开裂，同时提升单手握持时的贴合感，设备侧面预留的Type-C供电接口，位置距离底部边缘8mm，接口周围做了局部加厚的加强筋结构，可承受日常插拔充电线时的侧向力，避免接口松脱。设备底部的防滑胶垫安装位做了下沉0.5mm的凹槽设计，胶垫粘贴后不会突出壳体底面过多，保证设备放置在工作台面时的平稳性，不会出现放置倾斜的问题。

　　从外形尺寸与安装边界来看，该设备整体轮廓控制在120mm×80mm×25mm的尺寸范围内，可轻松放入工装裤口袋或者小型工具包中，内部PCB板的安装柱高度统一为4mm，柱体根部做了R1的圆角加强，避免螺丝锁附时柱体开裂，电池仓的布局紧贴壳体背部，仓盖采用卡扣式设计，无需工具即可完成电池更换，仓盖与壳体的配合间隙控制在0.15mm以内，既保证开合顺畅，又不会出现明显的松动晃动感。显示屏的安装位置距离壳体上表面2mm，屏幕四周的限位筋与屏幕侧边的间隙预留0.2mm，可容纳屏幕安装时的公差，同时避免屏幕受挤压出现显示异常。测试卡座的安装位置距离设备左侧边缘15mm，卡座引脚的高度与壳体上表面齐平，插装元件时不会与壳体边缘产生干涉，卡座旁的引脚标识采用丝印层设计，不同功能引脚用不同颜色区分，方便使用者快速识别元件插装方向，减少插反造成的测量错误。整个壳体的壁厚均匀控制在2mm，既保证了壳体的结构强度，又不会因为壁厚过厚造成设备重量增加，壳体内部的筋位布局同时兼顾了结构加强与元器件避让，所有内部元器件与壳体内壁的间隙都预留了至少0.5mm的安全距离，避免装配时出现元器件挤压损坏的问题。
